地库暖通防排烟系统设计CAD施工图纸（人防设计）(战时通风)

ghjkkkff

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：商业
• 图纸设计深度：施工图
• 参考图纸：16张
• 设计年代：近代
• 设计内容：通风,防排烟,人防
• 空调系统：空气-水系统
• 送风方式：散流器送风
• 项目所在地：天津

附件详情

该项目是位于天津市，是一个地库建筑。图纸内容包含设计及施工说明，主要设备材料表及图例，防火分区划分图，剖面大样图，平时通风平面图，战时通风平面图，战时送风机房平面图等...

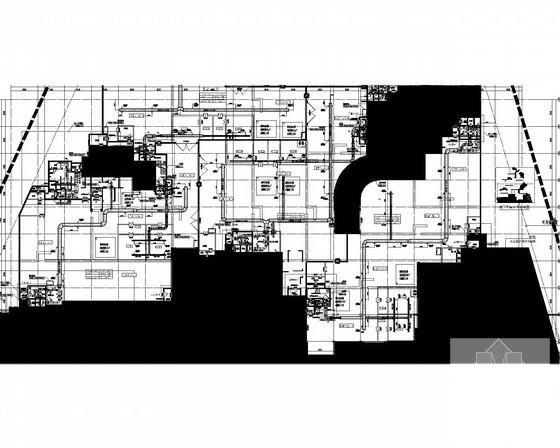

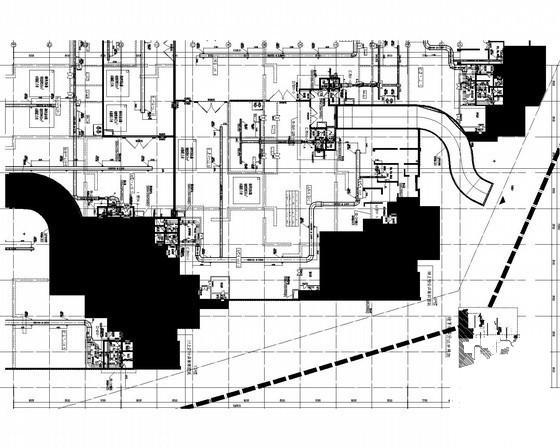

地下一层战时通风平面图（二）

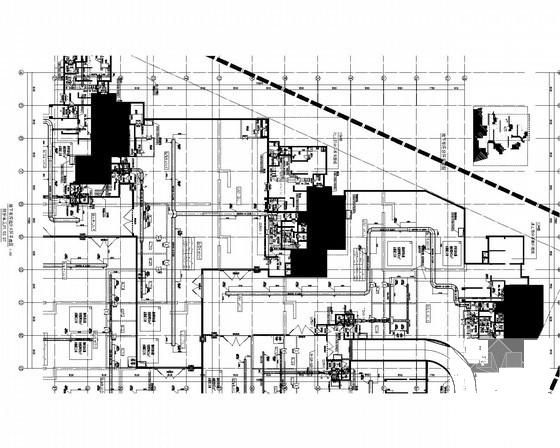

地下一层战时通风平面图（三）

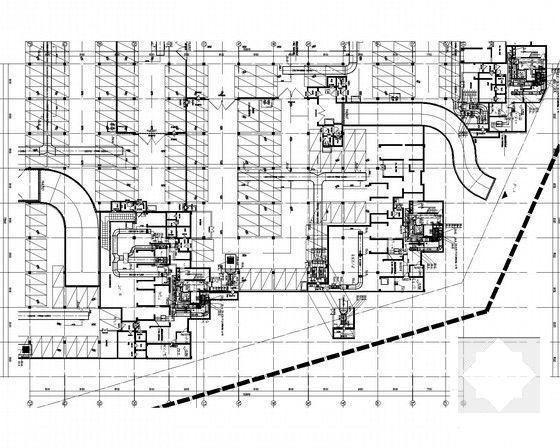

地下车库分区二通风平面图

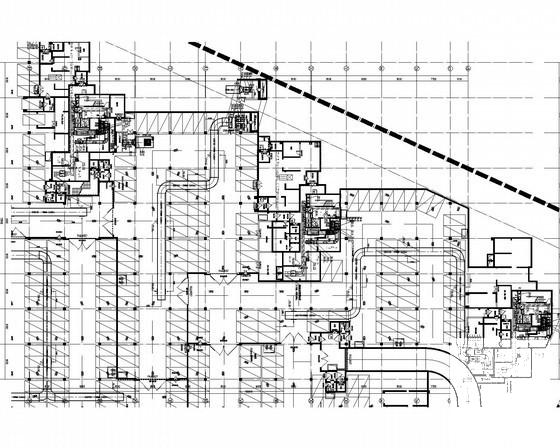

地下车库分区三通风平面图

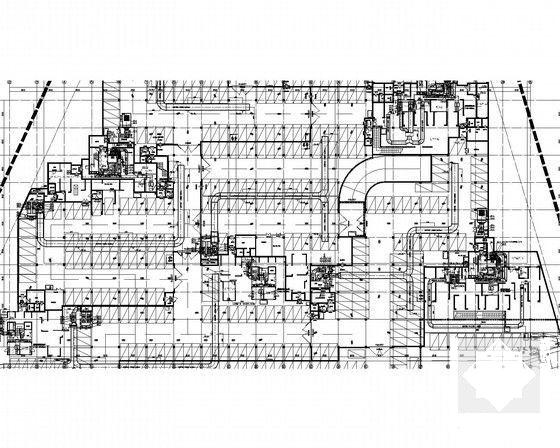

地下车库分区一通风平面图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

第 6 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
