一份4层综合工业广场空调通风及防排烟系统设计CAD施工图纸（地源热泵设计）

ghjkkkff · 发表于 2020-2-27 10:44:59

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

附件设计说明：有
建筑类别：办公,工业建筑
建筑高度类型：多层建筑
建筑设计面积：8000平方米
建筑地上层数：4层
建筑地下层数：1层
图纸设计深度：施工图
参考图纸：35张
设计年代：近代
设计内容：空调,通风,采暖,防排烟,冷热源
冷热源：水地源热泵
空调系统：空气-水系统
采暖系统：散热器供暖
水系统：单式泵,双管制
送风方式：侧面送风
特殊系统：地源热泵
项目所在地：山东

附件详情

一、项目概要：

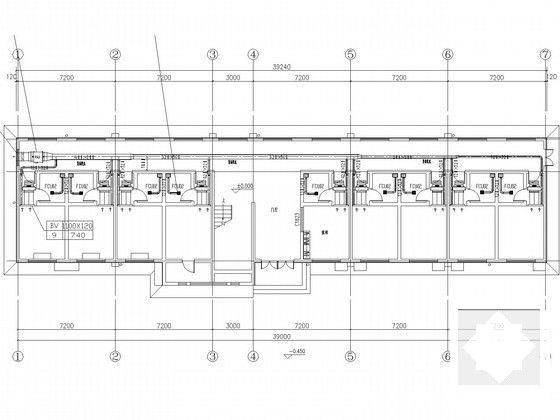

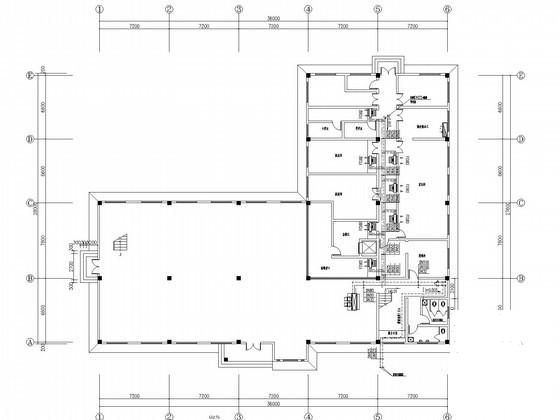

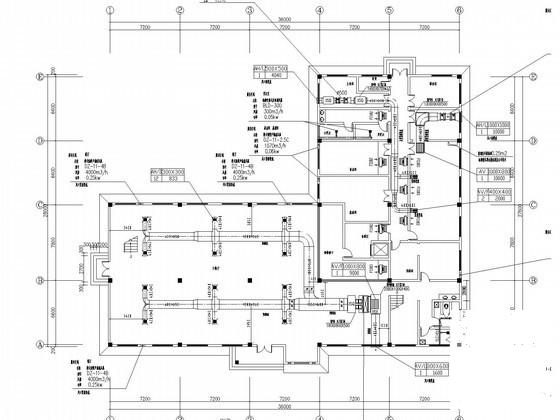

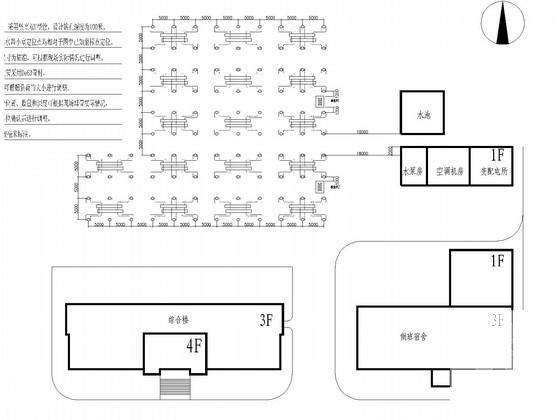

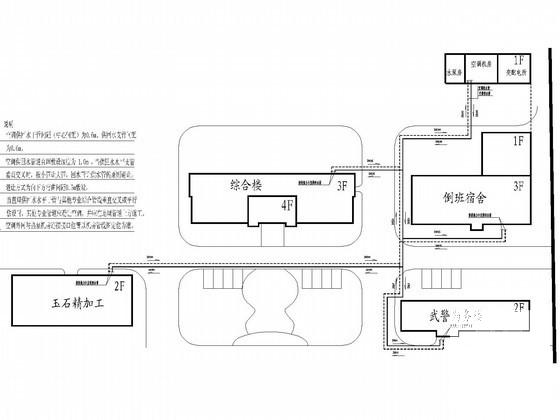

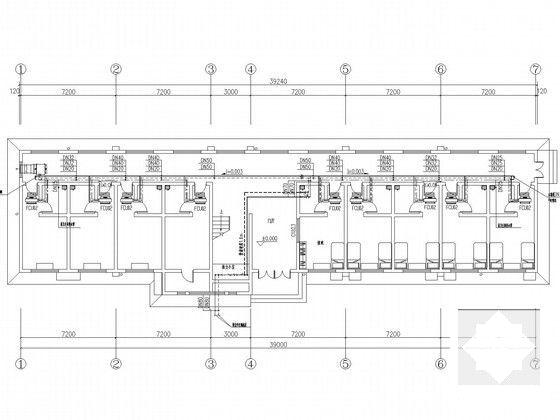

该项目为泰安市一广场暖通项目。项目包括警勤务楼、倒班宿舍楼、办公楼及玉石精加工楼四部分。建筑面积约8000平方米。地上四层，地下一层。图纸内容包括设计施工说明、室外地埋管及检查井布置平面图、室外地埋管主干管布置平面图、室外直埋敷设空调主干管布置平面图、空调风管平面图、空调水管平面图等...

二、空调系统：

1.冷热源：采用地源热泵...

2.风系统：采用风机盘管加新风系统....

3.水系统：空调水系统采用冬、夏季共用一套管道的两管制一次泵系统...

三、通风系统：自然排烟，通过外窗和外门自然补风；公共卫生间通过每层吸顶式通风机排至排风竖井；换气量按10次/h计算，采用自然补风...
