一份医院7层综合楼空调通风及防排烟系统设计CAD施工图纸（节能环保设计）

hhtu3yy

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：医疗
• 建筑高度类型：多层建筑
• 建筑设计面积：7759.18平方米
• 建筑地上层数：6层
• 建筑地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：14张
• 设计内容：空调,通风,防排烟
• 空调系统：空气-水系统
• 采暖系统：散热器供暖
• 水系统：双管制,同程式,异程式
• 送风方式：散流器送风
• 节点大样：风机盘管,管道支吊架
• 项目所在地：安徽

附件详情

一、项目概要：

本项目为淮南市东方医院综合楼，基地位于安徽省淮南市，建筑面积为7759.18平米，地上六层，建筑高度为25.000米。图纸内容包含设计施工说明、设备材料表、空调水系统平面图、空调风系统平面图等...

二、空调系统：

1.风系统：采用空气水空调系统和风机盘管系统....

2.水系统：空调水系统为二管制，主管采用异程系统，支管采用同程式系统...

三、通风排烟系统：

1.通风系统：病房，医生办公等房间通过外窗自然通风。地下层配电间、水泵房，屋顶电梯机房按消除余热设机械通风系统。卫生间设机械排风系统，排风量按换气次数15次/小时设计...

2.防排烟系统： 二层至四层内走道、治疗区病房设计机械排烟系统，排烟量按最大防烟分区120cmh/平米计算，排烟风机均置于上人屋面，并通过外窗自然补风。病房、医生办公等房间均通过外窗自然排烟。楼梯间通过外窗自然排烟...

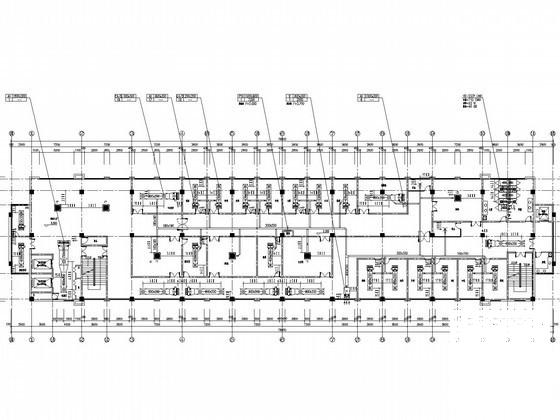

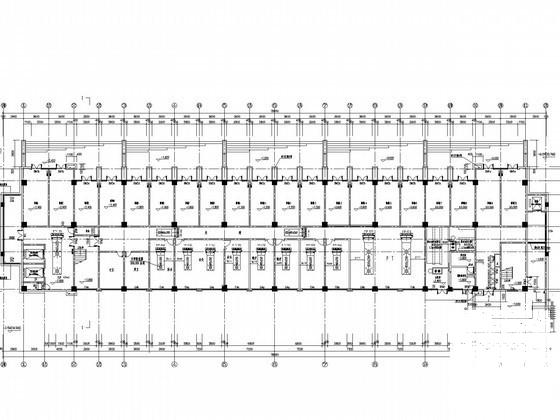

二层暖通平面图

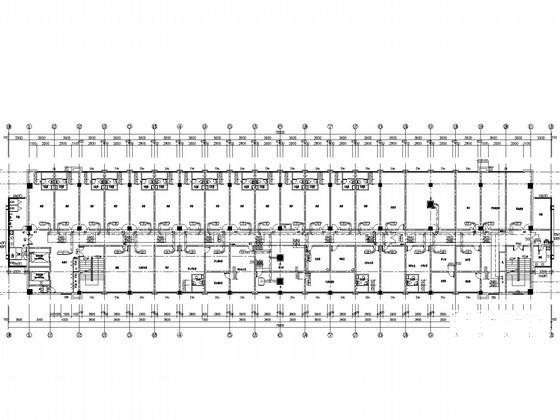

六层水系统平面图

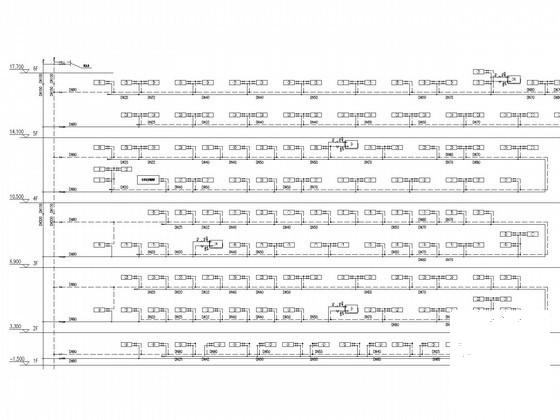

空调水系统立面图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
