高层医院工程病房楼空调通风防排烟系统设计施工CAD图纸

附件详情

一、项目概要：
建筑位于安徽省，为一类高层医院建筑，建筑面积31600平米，地上16层，地下1层....
二、冷热源：
本项目采用中央空调系统，夏季采用螺杆式冷水机组供冷，冬季利用热水锅炉经板式换热器换热后为空调系统提供热源...
三、空调系统：

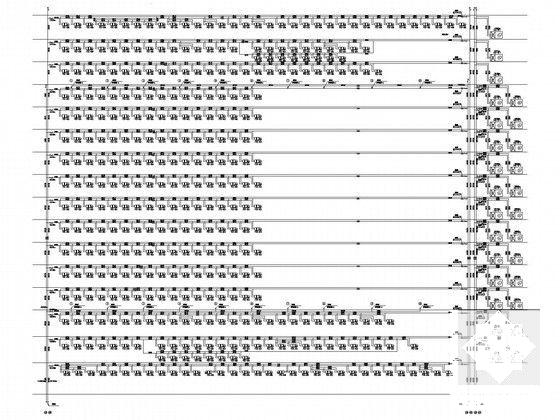

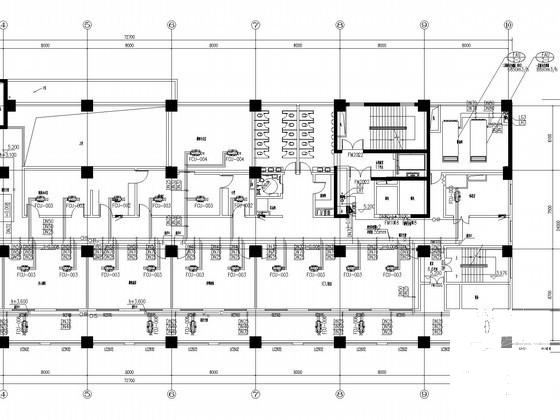

1.病房楼空调水系统采用两管制，空调冷水系统为冷水机组变流量、负荷侧为变流量的一级泵系统。
2.冬季空调热水为变流量一级泵系统。
3.冷热水采用竖向同程（局部异程）、水平同程的方式。

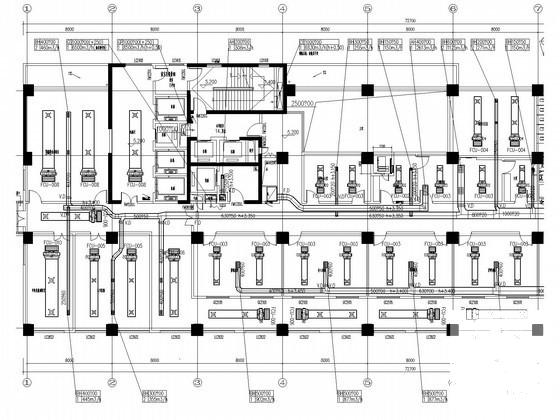

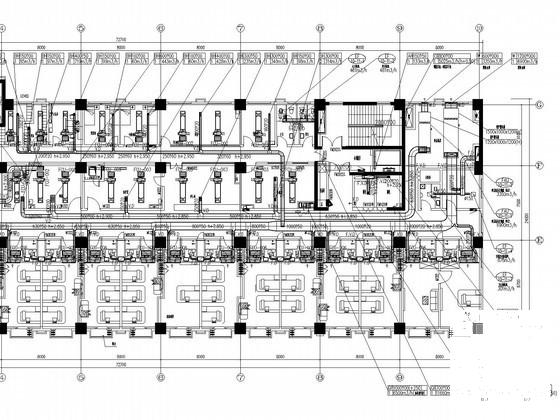

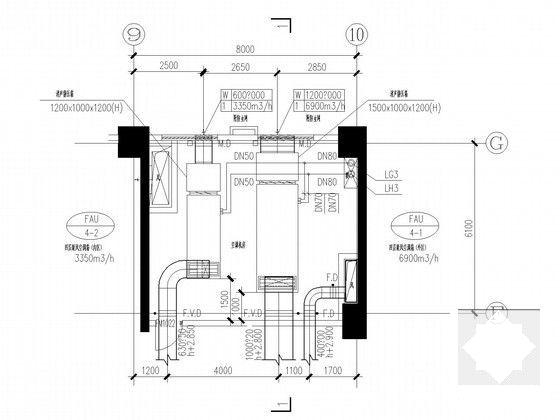

4.大厅、教室、各训练室等场所设风机盘管加新风系统...
四、通风系统：
1.地下一层汽车库设机械排风兼排烟系统，都采用双速排风机，高速排烟，低速排风。同时设机械补风系统，补风量为排风量的80%。
2.水泵房等均设计机械送、排风系统。
3.制冷机房设置平时排风兼事故排风系统，设双速排风机，高速事故排风，低速平时排风...
五、防排烟系统：
1.塔楼两个楼梯间都设机械加压送风系统。
2.塔楼消防电梯和楼梯间的两个合用前室设机械加压送风系统。
3.防烟楼梯间设机械加压送风系统...

图纸共31张。
