高层医疗病房楼空调通风及防排烟系统设计施工CAD图纸（洁净设计）(压缩式冷水机组)(dwg)

juanjuan22

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 设计说明：有
• 建筑类别：医疗
• 建筑高度：高层建筑
• 建筑面积：35500平方米
• 地上层数：19层
• 地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：29张
• 设计年代：近代
• 设计内容：空调,通风,洁净,防排烟,冷热源,机房
• 冷热源：电动压缩式冷水机组,空气调节器
• 空调系统：空气-水系统,制冷剂系统
• 水系统：变流量,同程式,异程式
• 送风方式：散流器送风
• 项目地址：安徽

附件详情

一、项目概要：

该项目是一个高层医疗病房楼建筑，地上19层，地下1层，建筑面积约35500平米。图纸内容包含设计及施工说明，主要设备材料表及图例，空调水系统平面图，地下室平时通风、防排烟平面图，冷媒管、冷凝水管平面图，空调系统原理图，屋顶正压风机安装示意图，板管蒸发式冷凝螺杆热泵机组系统原理图，空调供回水立管系统原理图，主楼正压

送风系统原理图，主楼走廊排烟系统原理图，冷凝立管系统原理图，空调风系统平面图，屋顶构架层设备平面图，屋顶层设备平面图等...

二、空调系统：

1.冷热源：采用板管蒸发式冷凝螺杆热泵机组，直流变频式多联机组，分体空调...

2.风系统：采用风机盘管加新风系统...

3.水系统：采用变流量系统，系统竖向划分为一个系统，立管形式为异程式，水平采用同程式布置，垂直采用异程式...

三、 系统：

通风系统：地下车库：该项目地下车库面积为1465,划分为一个防火分区（1个防烟分区)设机械排风系统，并与排烟系统合用，车库入口自然进风；排风量取换气次数（6次/h)与车辆排风量（400m3/hX辆）2者大值风机采用双速风机，该项目选用2台风机，平时排风运行一台，消防时2台同时启动；配电房:设机械进排风系统,进风量大于排风量80%。同时设置气体事故事故排风；泵房:设机械进排风系统,进风量大于排风量80%...

防排烟系统：主楼5轴防烟楼梯间及合用前室：防烟部位为楼梯间和合用前室，分设正压送风系统，正压风机设于主楼屋顶,楼梯间正压值为45Pa,合用前室正压值为25Pa；合用前室正压送风口采用常闭型，每层均设，火灾时，烟感联动（或现场手动）开启着火层及上一层风口并联动风机；楼梯间采用自垂式百叶风口，地上着火时，烟感联动（或手动）开启地上风口，并联动风机；地下车库：设机械排烟系统，并与排风系统合用，车库入口自然进风；消防时2台风机同时启动主楼走廊：2-19层走廊设2个机械排烟系统，排烟量按最大走廊面积及内区无窗房间面积乘以120m3/h.m2确定；排烟风机设于屋顶，进口设280°C排烟防火阀...

十八层空调风系统平面图

八~十七层空调风系统平面图

一层空调风系统平面图

一层空调水系统平面图

三层(产房层)空调水系统平面图

四层(新生儿病房)空调水系统平面图

地下室平时通风、防排烟平面图

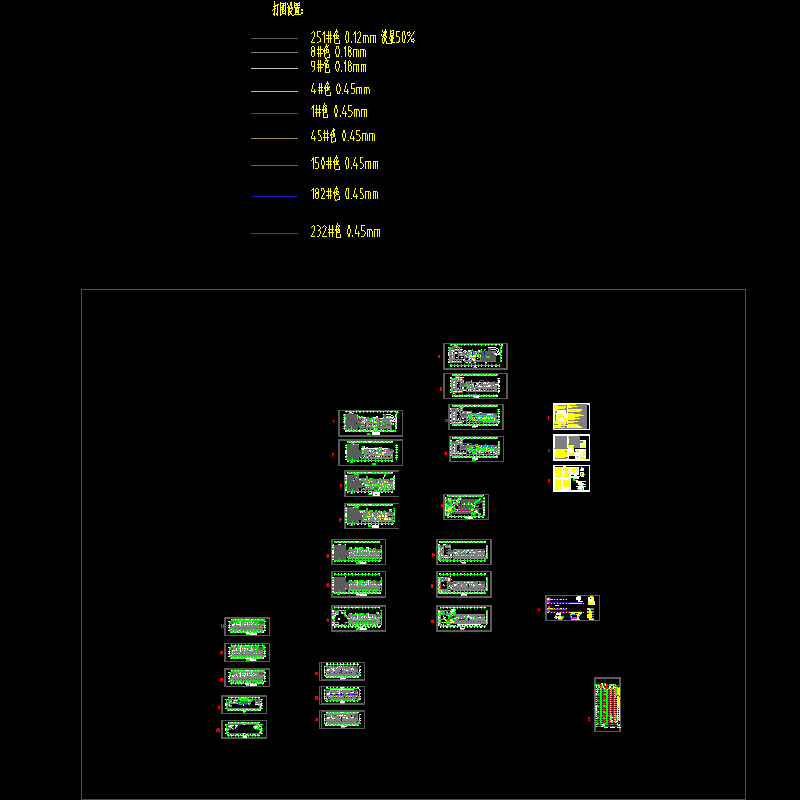

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
