多层娱乐建筑空调通风及防排烟系统设计CAD施工大样图(压缩式冷水机组)(dwg)

tamama22ss

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 设计说明：有
• 建筑类别：娱乐
• 建筑高度：多层建筑
• 建筑面积：13299.91平方米
• 地上层数：5层
• 地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：17张
• 设计年代：近代
• 设计内容：空调,通风,防排烟
• 冷热源：电动压缩式冷水机组
• 空调系统：全空气系统,空气-水系统
• 水系统：单式泵,变流量,双管制
• 送风方式：散流器送风
• 项目地址：湖北

附件详情

一、项目概要：

该项目位于湖北省，是一个多层娱乐建筑，地上5层，地下1层，总建筑面积约13299.91平米，建筑高度29.1米。图纸内容包含设计及施工说明，主要设备材料表及图例，空调水系统原理图，风系统原理图，通风、防排烟、空调风管平面图，空调水管平面图，空调机房大样图，屋面锅炉设备，管线，烟囱布置图，屋面风机改造 平面布置图 等...

二、空调系统：

1.冷热源：采用电动压缩式冷水机组...

2.风系统：采用全空气系统，风机盘管加新风系统，吊顶式空调器加新风机...

3.水系统：采用两管制一次泵变流量系统...

三、 通风防排烟 系统：

1.通风系统：变配电室设置气体灭火系统，故需要设置事故通风系统，平时根据需要，启动风机进行通风。火灾时，烟感器发出信号变配电室内全部风机（包括排风机和送风机）电动或手动控制其关闭以保证在使用气体灭火的过程中，变配电室的严密性，当气体灭火完毕后，再电动或手动控制其全部风机（包括排风机和送风机）重新开启，排除变配电室内灭火后的废气。并在室内外便于操作的地点设置事故通风的电器开关...

2.防排烟系统：地上部分均为玻璃幕墙且开启的外窗面积不能满足自然排烟的要求，因此设置了机械排烟系统。

(1)采用挡烟垂壁或顶棚不小于500的梁划分多个防烟分区，每个防烟分区面积不大于500平米。(2)设置在吊顶内的排烟系统，距可燃构件或可燃物之间的距离不应小于1米，排烟口平时关闭，并应设置有手动和自动开启装置。(3)排烟风机风量按最大防烟分区面积120m3/h*m2计算。(4)、排烟风机采用单速消防排烟风机，且要求在280°C能连续工作30分钟...

一层空调水管平面图

二层通风，防排烟，空调风管平面图

三层通风，防排烟，空调风管平面图

三层空调水管平面图

二层空调水管平面图

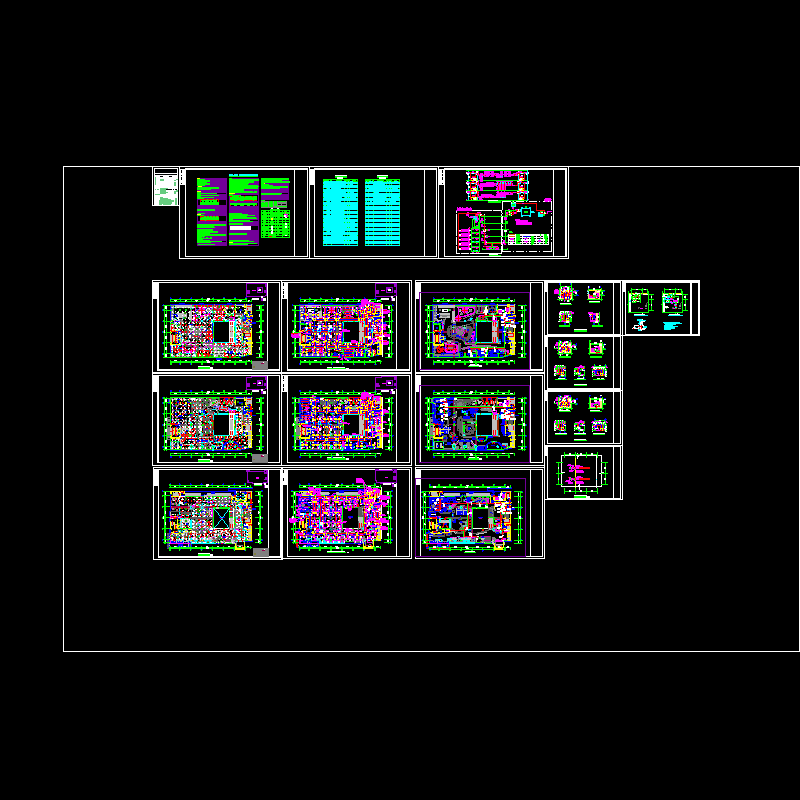

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
