多层娱乐综合建筑采暖空调通风及防排烟系统_CAD

  • 设计详细说明:有
  • 建筑类别:办公,娱乐,餐饮
  • 建筑高度类型:多层建筑
  • 建筑设计面积:43758.56平方米
  • 建筑地上层数:6层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:32张
  • 设计年代:近代
  • 设计内容:空调,通风,采暖,防排烟,冷热源,人防
  • 冷热源:空气调节器
  • 空调系统:空气-水系统,制冷剂系统
  • 采暖系统:散热器供暖
  • 送风方式:散流器送风
  • 项目所在地:河北
一、项目概要:
本项目位于河北省,是一个多层娱乐综合建筑建筑,地上六层,地下一层,总建筑面积43758.56平方米。图纸内容主要包含设计施工说明,主要设备材料表及图例,空调,通风平面图,空调配管平面图,供暖平面图,供暖干管平面图,供暖系统图,地下一层平时通风平面图,地下一层战时通风平面图,风机房大样图等...
二、空调系统:
该项目夏季游戏、网吧、健身、茶社、KTV、餐饮、茶社、洗浴、休息室、写字间等设舒适性空调,空调系统为变频单冷商用空调系统,室外机设在屋面,室内机设在房间吊顶内.新风由设在新风机房内的新风处理机提供,新风处理机为冷、暖型,冬夏均使用...
三、通风设计:
1.三、四层洗浴区域设机械排风系统,排风量为6次/h.
2. 四、五、六层雅间设机械排风系统,排风量为6次/h.
3. 五、六层餐饮大厅设机械排风、排烟系统,排风量为6次/h.排烟量为防烟分区面积*60m3/(h*m2).
4. 一~六层大空间区域设机械排烟系统,排烟量为防烟分区面积*60m3/(h*m2).
5. 三层无外窗服务台区域设机械排烟系统,排烟量为防烟分区面积*60m3/(h*m2).
6. 一~六层卫生间设机械全面排风系统,排风量为10次/h.
7.四层厨房设平时机械全面排风系统和机械排烟系统,排风量为6次/h.排烟量为防烟分区面积*60m/(h*m).
8.本建筑有外窗的楼梯间和前室采用自然排烟方式。无外窗的前室采用机械加压送风系统,送风机设在屋顶。每层设一常闭多叶送风口,火灾时自动或手动打开着火层和上一层的电动送风口,联动打开加压送风机...
四、防 排烟系统:
1.消防状态下与消防无关的通风 空调设备应关闭.
2.地上火灾时,开启着火防火(烟)分区多叶排烟风口手动或自动打开,联锁开启排烟风机,当温度达280°C时多叶排烟口熔断关闭,联锁排烟风机关闭。
3.消防状态下, 前室内多叶送风口手动或自动打开, 加压送风系统开启, 着火层及其上一层前室内多叶送风口同时开启...
五、人防设计:
1.地下汽车库设机械通风和机械排烟系统 .平时地下车库的通风为机械排风、汽车坡道补风方式,火灾时均采用机械排烟、自然补风或机械补风方式。地下汽车库排风为4次/小时,排烟换气次数为6次/小时;消防补风换气次数为4次/小时。
2.变电站设机械排风兼消防灭火事故后排风系统及机械送风系统 .排风换气次数为8次/小时。排风系统排风口为上、下各50%,通风机控制开、关应在配电室内外便于操作的地方分别设置。
3.换热站、水泵房设机械排风系统及机械送风系统.排风换气次数为6次/小时,送风换气次数为5次/小时...

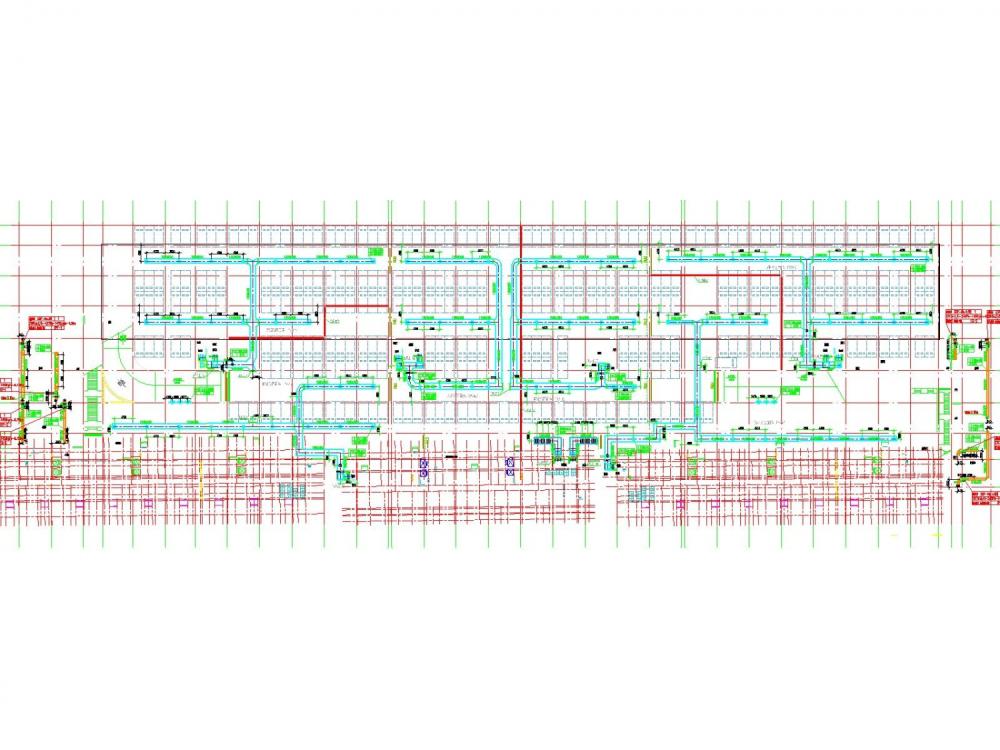

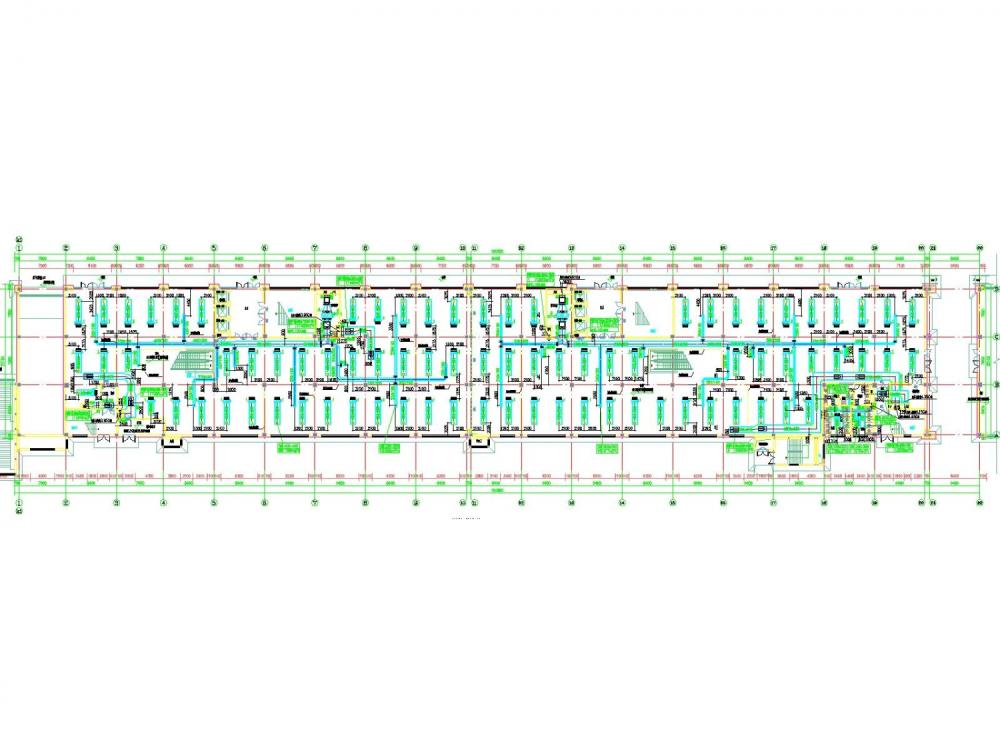

一层空调、通风平面图(一)
一层空调配管平面图(一)

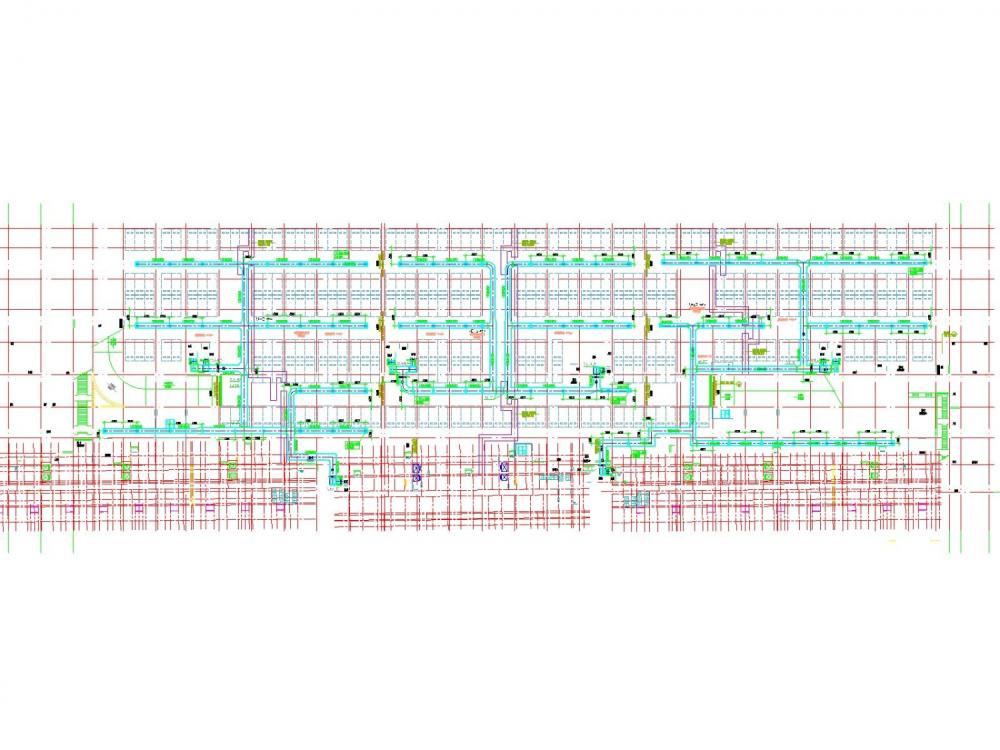

地下一层平时通风平面图
地下一层战时通风平面图

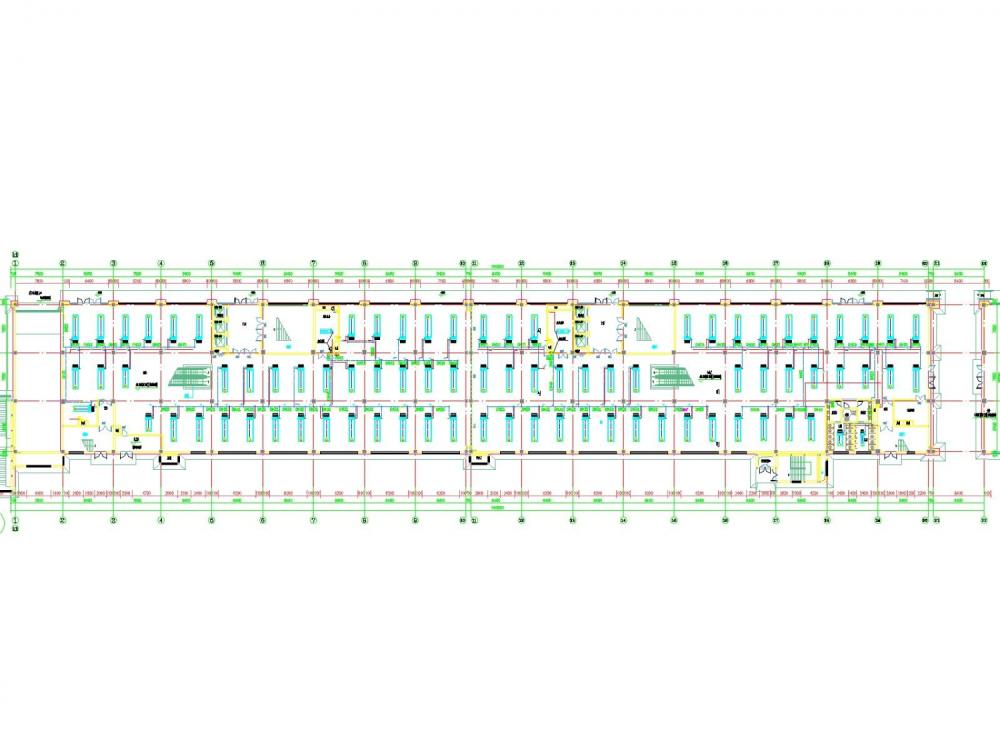

五层空调、通风平面图
五层空调配管平面图

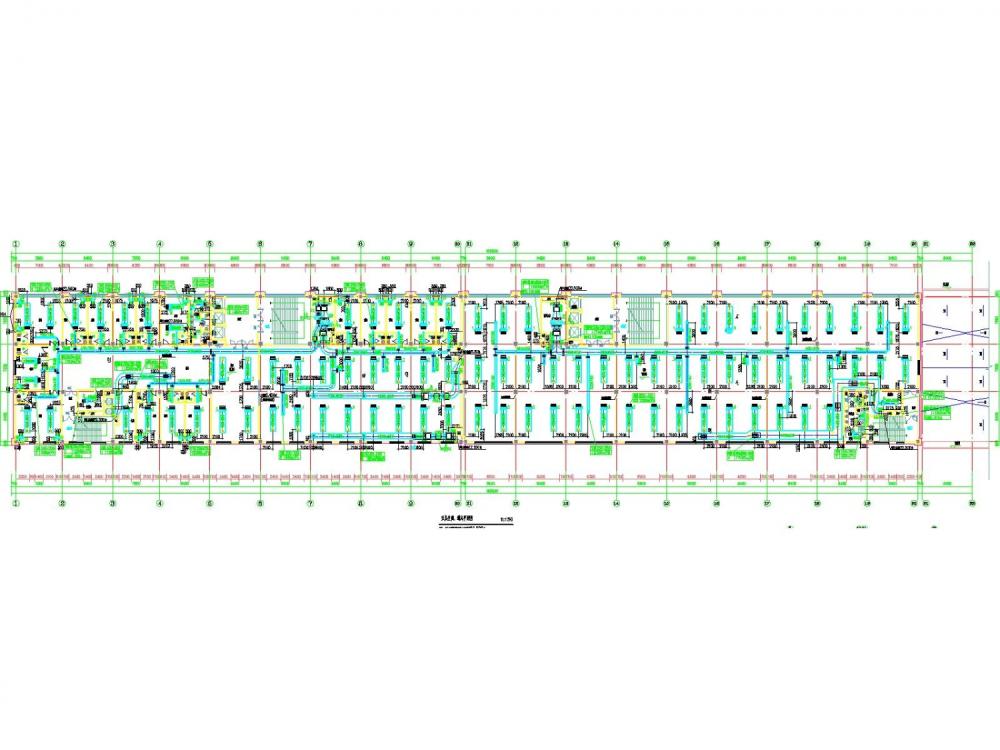

六层空调、通风平面图
以下是附件的其中一部分截图,共7张,您也可以 搜索 更多您想要的资源
  • 通风及防排烟系统 - 1
    通风及防排烟系统 - 1
  • 通风及防排烟系统 - 2
    通风及防排烟系统 - 2
  • 通风及防排烟系统 - 3
    通风及防排烟系统 - 3
  • 通风及防排烟系统 - 4
    通风及防排烟系统 - 4
  • 通风及防排烟系统 - 5
    通风及防排烟系统 - 5
  • 通风及防排烟系统 - 6
    通风及防排烟系统 - 6
  • 通风及防排烟系统 - 7
    通风及防排烟系统 - 7
以上是部分截图,请下载附件后查看完整高清内容
通风及防排烟系统下载
