多层实验办公楼空调通风及防排烟系统设计施工CAD图纸

  • 设计详细说明:有
  • 建筑类别:办公,科研
  • 建筑高度类型:多层建筑
  • 建筑地上层数:4层
  • 图纸设计深度:施工图
  • 参考图纸:11张
  • 设计年代:近代
  • 设计内容:空调,通风,防排烟,冷热源
  • 冷热源:空气调节器
  • 空调系统:空气-水系统
  • 采暖系统:散热器供暖
  • 送风方式:散流器送风
  • 项目所在地:江苏

附件详情

一、项目概要:

该项目为宁波一大学实验办公楼,共四层,建筑类别包括实验室,会议室,办公室等。图纸内容包括设计施工说明、空调风系统平面图、冷媒管布置平面图,设备布置平面图等...

二、空调系统:

1.冷热源:采用变频多联式空调系统(即VRF系统)...

2.风系统:一至四层均采用空调室内机加新风的空调形式,室内空气由室内机单独处理。新风由VRF新风机单独处理后通过新风管送至各区域....

三、通风排烟系统:

1.通风系统:公共卫生间均设有机械排风系统,排风量按照 10 次 小时换气次数计算。排风机设于屋面,且所有排风机均自配电控箱。屋顶电梯机房采用分体式空调通风降温(分体式空调业主自理)...

2.防排烟系统:该项目各房间以及其他功能区域均满足自然排烟要求...

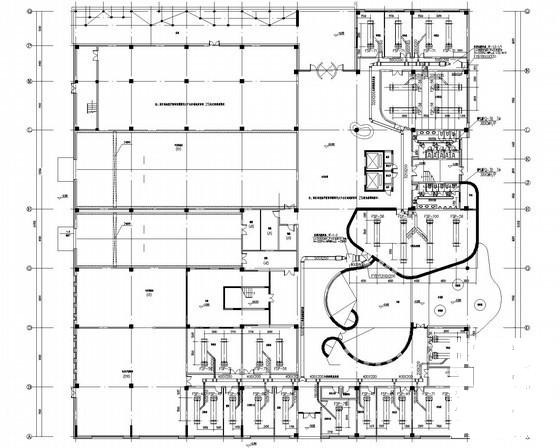

一层冷媒管布置平面图

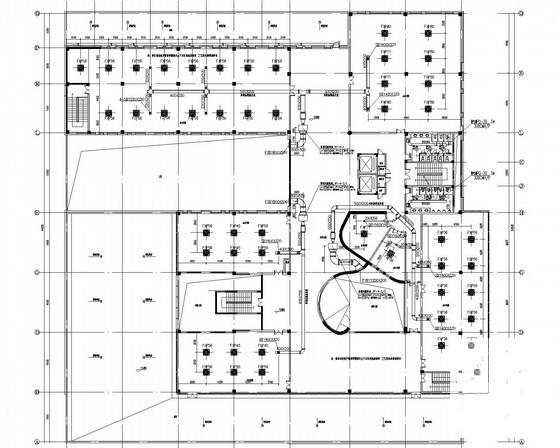

四层空调风系统平面图

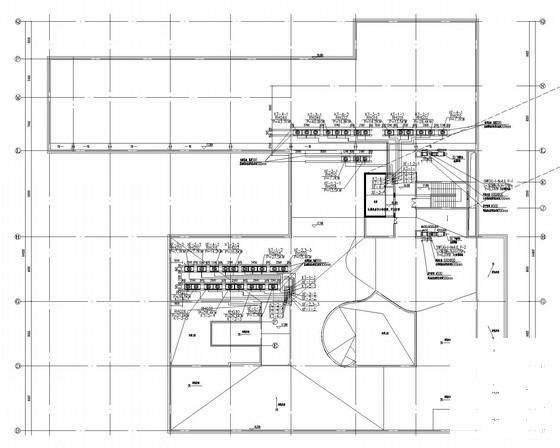

屋顶设备布置平面图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

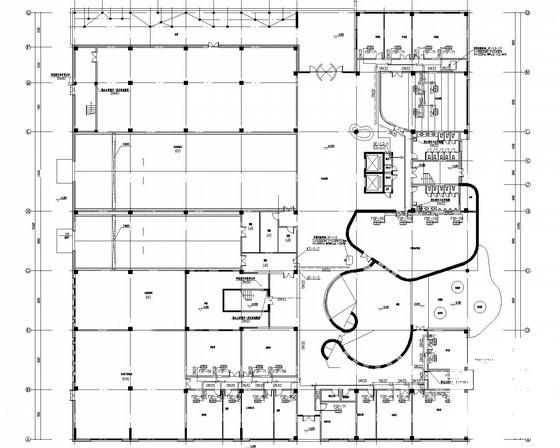

  • 办公楼空调系统设计 - 1
    办公楼空调系统设计 - 1
  • 办公楼空调系统设计 - 2
    办公楼空调系统设计 - 2
  • 办公楼空调系统设计 - 3
    办公楼空调系统设计 - 3
  • 办公楼空调系统设计 - 4
    办公楼空调系统设计 - 4
以上是部分截图,请下载附件后查看完整高清内容
