一份办公楼空调系统设计CAD施工图纸

fengzhong

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：办公
• 建筑设计面积：716平方米
• 图纸设计深度：施工图
• 参考图纸：6张
• 设计年代：近代
• 设计内容：空调
• 项目所在地：北京

附件详情

• 设计说明
• 空调平面图
• 系统图

附件详情

一、项目概要：
1.该项目为办公楼空调工程，建筑面积716平米。 该项目设计范围为空调系统。

二、空调系统：
1.该项目采用R410A环保冷媒型变频多联式中央空调系统+分体空调，空调系统夏季送冷风，过度季送热风。
2.冷媒管管材采用紫铜管，冷媒采用R410A,保温材料采用橡塑难燃B1级保温材料。

图纸共6张。

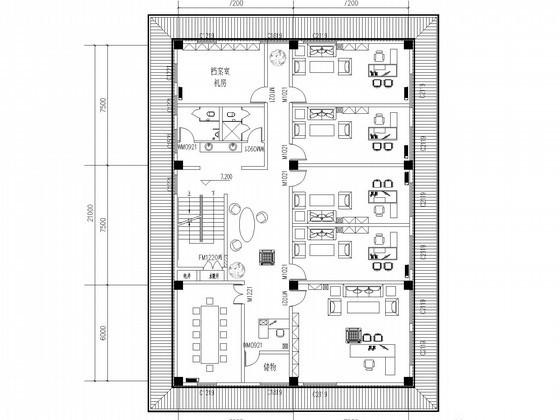

空调图

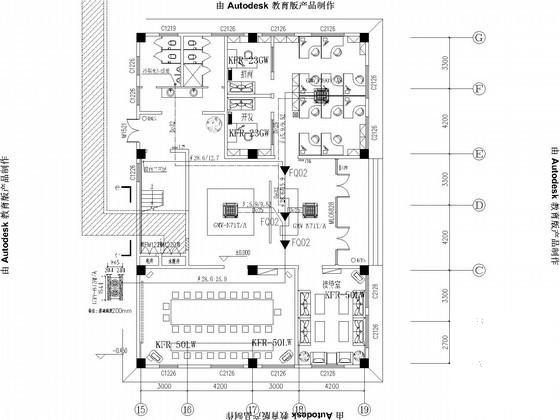

空调图

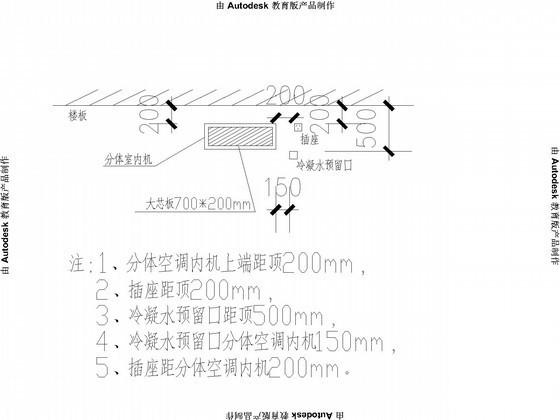

分体挂机安装示意图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-2-27 17:02:49上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在暖通空调专区发帖交流相关知识。
