一份高层办公楼暖通空调系统设计CAD施工图纸（风冷模块机组）

kkll9988

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：办公
• 建筑高度类型：高层建筑
• 建筑地上层数：9层
• 参考图纸：23张
• 设计内容：空调,通风,冷热源
• 冷热源：市政热网,电动压缩式冷水机组
• 采暖系统：散热器供暖
• 送风方式：散流器送风
• 节点大样：风机盘管,制冷机组

附件详情

一、项目概要：

该资料为为一至九层的风冷冷热水中央空调系统。

二、空调系统：

1.冷热源：风冷模块热泵机组提供冷源。
2.风系统：一~三层采用风机盘管方式，上送上回的气流组织形式；4-6层客房及局部吊顶房间：采用风机盘管的

空调方式，侧送下回的气流组织形式...

3.水系统：水系统夏季额定工况供水温度7℃，回水温度12℃。冬季供水温度45℃，回水温度40℃...

三、通风系统：
所有功能区域均采用开窗自然通风，加上节能考虑，此建筑不考虑定外增加新风系统...

一层空调风系统平面图

二层空调水系统平面图

二层空调风系统平面图

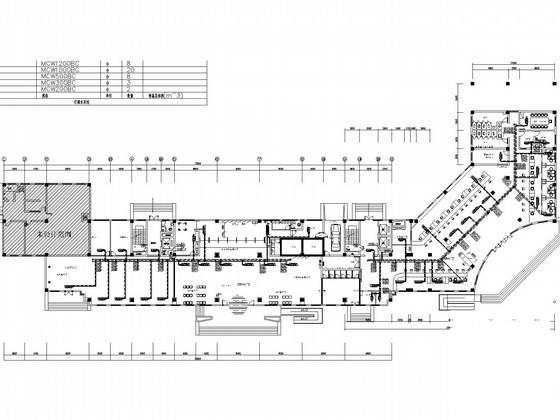

第 1 张图

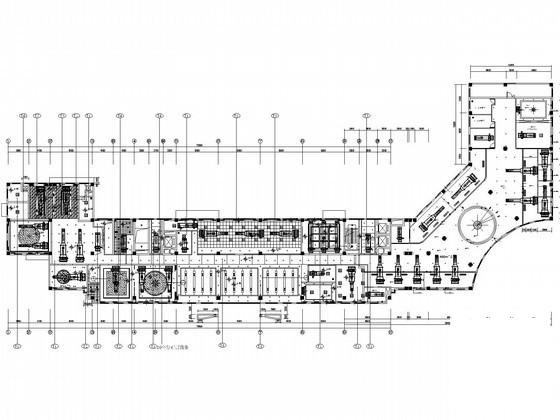

第 2 张图

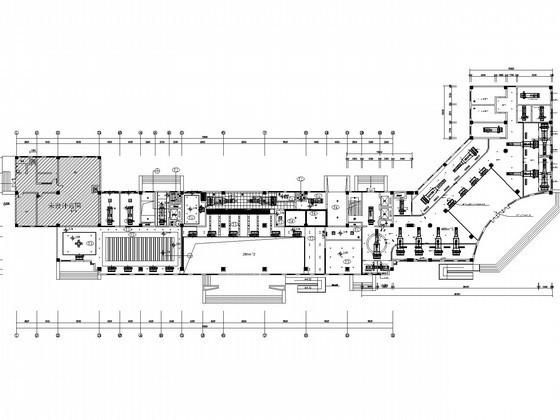

第 3 张图

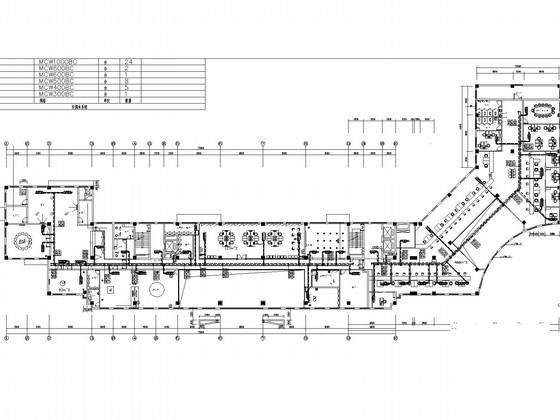

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
