高层办公楼暖通空调设计CAD施工大样图(知名设计院)(吸收式冷水机组).dwg

hhtu3yy

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 设计说明：有
• 建筑类别：办公,商业
• 建筑高度：高层建筑
• 建筑面积：54000平方米
• 地上层数：16层
• 地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：73张
• 设计年代：近代
• 设计内容：空调,通风,采暖,防排烟,冷热源,机房
• 冷热源：市政热网,溴化锂吸收式机组
• 空调系统：全空气系统,空气-水系统
• 采暖系统：散热器供暖,热水辐射,热空气幕
• 全空气系统：单风道
• 水系统：同程式
• 送风方式：散流器送风
• 节点大样：冷却塔,水泵,空气处理机组
• 项目地址：新疆

附件详情

• 资料目录
• 空调、通风设计统一图例
• 空调、通风施工图设计总说明
• 空调通风施工总说明
• 主要设备一览表
• 地下一层空调通风平面图
• 空调风管平面图
• 空调水管平面图
• 通风平面图
• 地下室制冷机房管道布置图
• 地下室制冷机房剖面图
• 屋面冷却塔管道布置及剖面图
• 屋面冷却塔设备基础布置图
• 空调水系统图
• 换热系统原理图
• 通风、 原理图
• 地下室车库通风系统原理图
• 空调系统控制原理图
• 空调机房大样图

附件详情

项目概要：该项目为某办公楼的商务中心，总建筑面积约为5.4万平方米，由科研办公楼组成，其中，1-3层为裙房部分，4-16层为办公楼，建筑高度69.9m。地下设一层地下室，建筑面积15908.65m，共设置8个防火分区；地下层为汽车库、设备用房、人防等。制冷机房设在地下一层第四防火分区，采暖用换热站设在地下一层第四防火分区。均为新建工程。
1、本专业设计范围为：
a.空调：办公楼设空调，系统为吊顶风机盘管加新风系统。
b.采暖：办公楼设空调采暖系统，首层入口为热风幕系统，车库及裙楼楼梯间为散热器
采暖系统，中庭及大堂区域为低温热水地板辐射采暖辅助空调采暖的方式。
c.制冷机房设于地下一层，夏季供7°—12°C空调冷冻水。
d.防烟楼梯间及前室加压送风，内走道排烟，卫生间及电梯机房排风。
e.地下室及地下汽车库送、排风及消防排烟、补风。
2、冷源
根据建筑负荷特点，该项目制冷主机采用2台1582kw和1台1044kw的蒸汽双效型溴化锂吸收式冷水机组。
3、空调水系统
（1）根据该项目建筑的特点，将冷冻水分为4个系统。空调冷冻系统采用变频水泵;空调冷却水系统不设变频水泵。
（2）办公楼空调水系统采用同程布置。
（3）空调冷冻、冷却水泵均设置备用泵；配用超低噪声横流式方型冷却塔3台，放置塔楼
（4）夏季空调系统及冬季采暖系统均采用膨胀罐定压系统。
空调风系统包括：
采用空气处理机组的低风速单风道全空气系统；
采用风机盘管加新风的空调系统。
另外还有采暖设计、通风设计、空调通风自动控制系统设计、防排烟系统设计、节能环保设计等。
编制于近代年，图纸共73张。

空调系统控制原理图

制冷机房剖面图

地下室制冷机房管道布置图

地下室制冷机房管道布置图

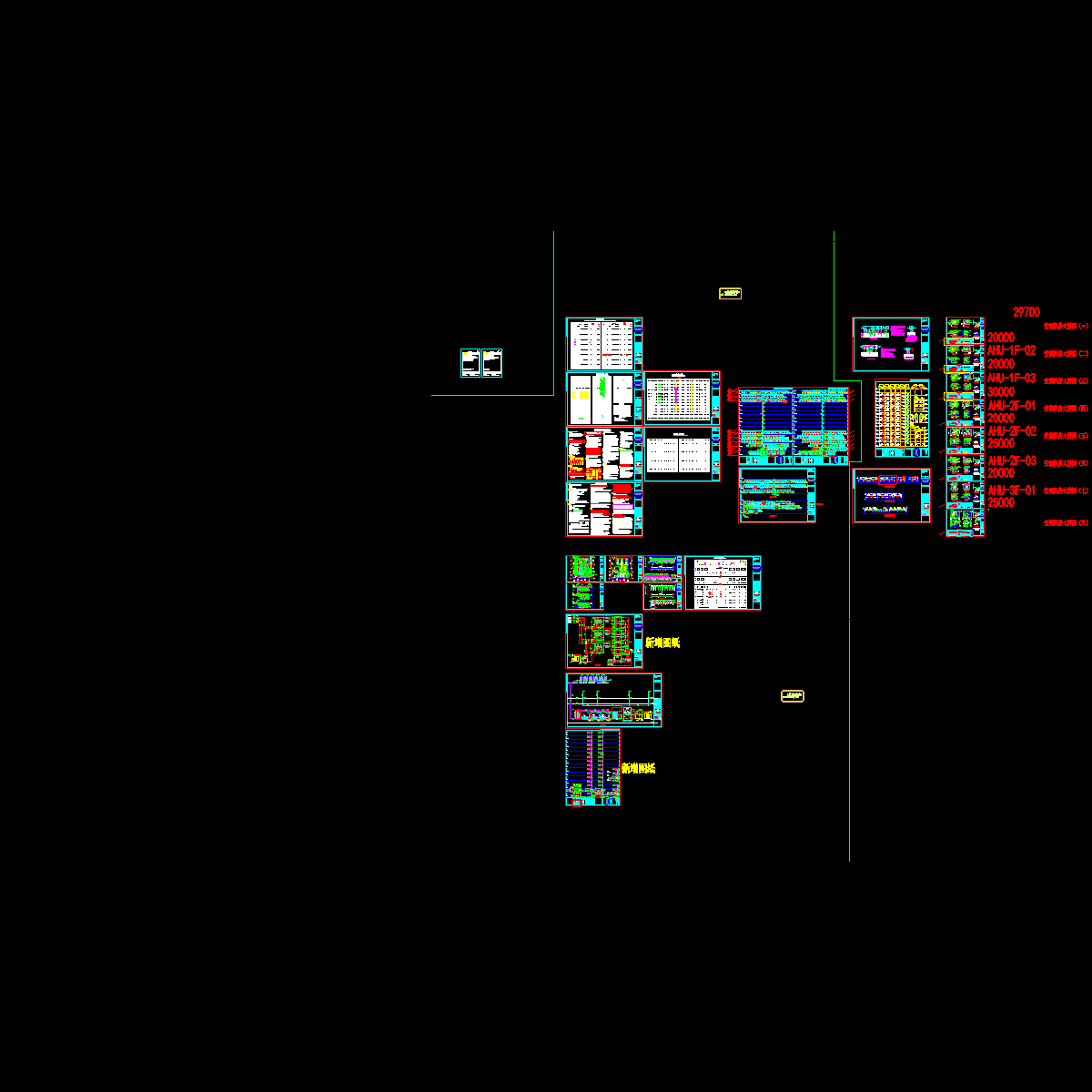

0.新疆办公楼_暖通设计说明_2012-03-28【主系统修改】.dwg

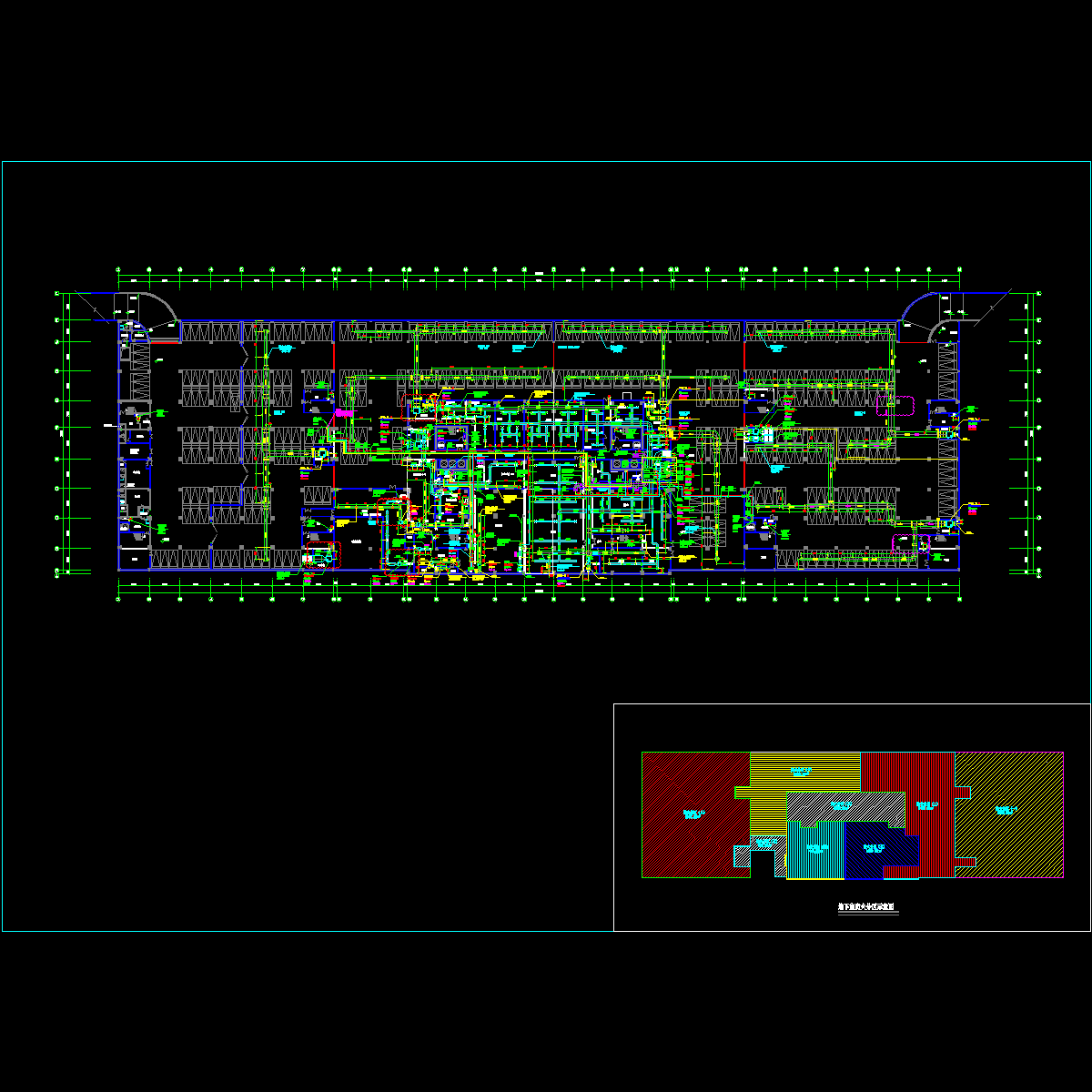

1.通风-新疆地下室_2012-02-27【增加新风预热水管】.dwg

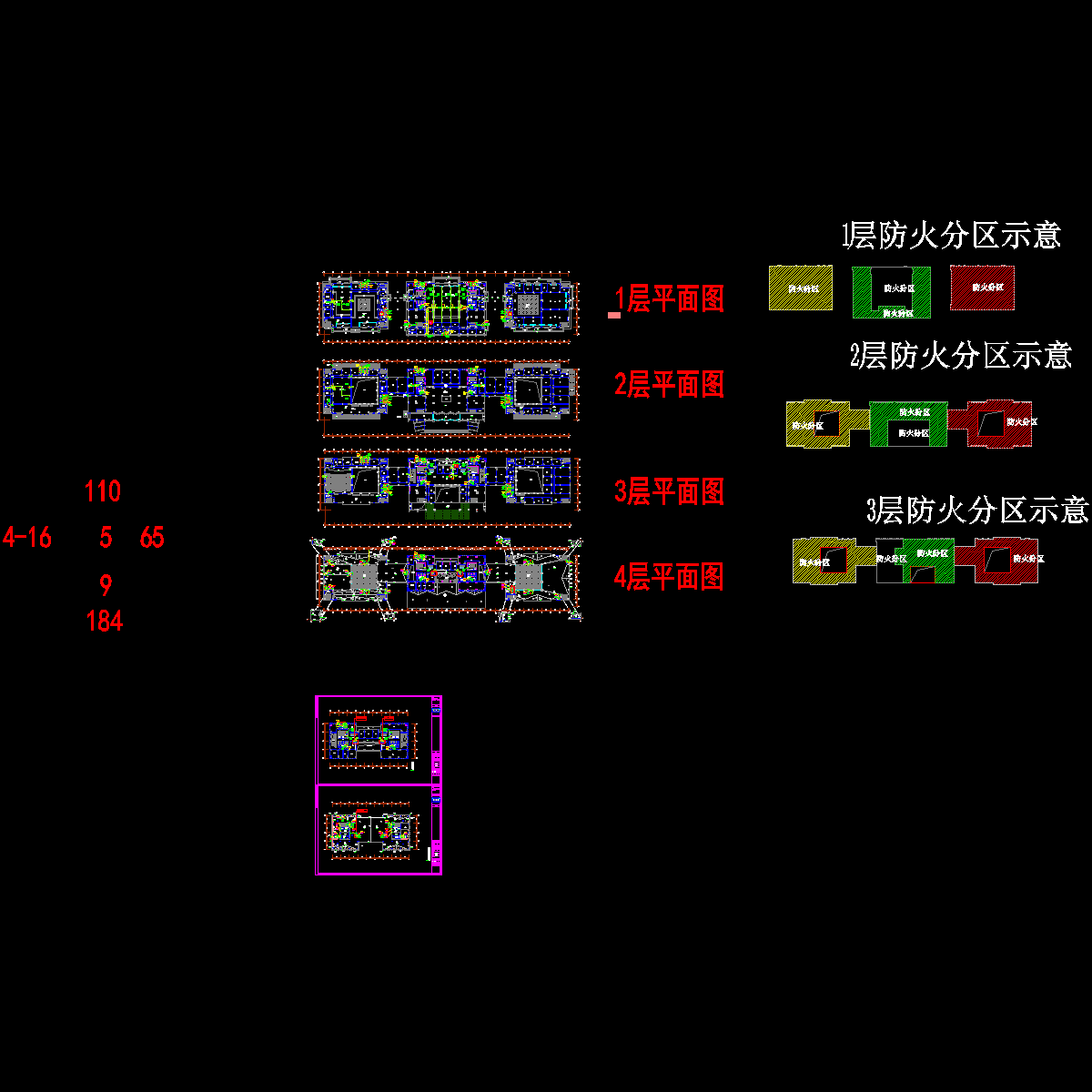

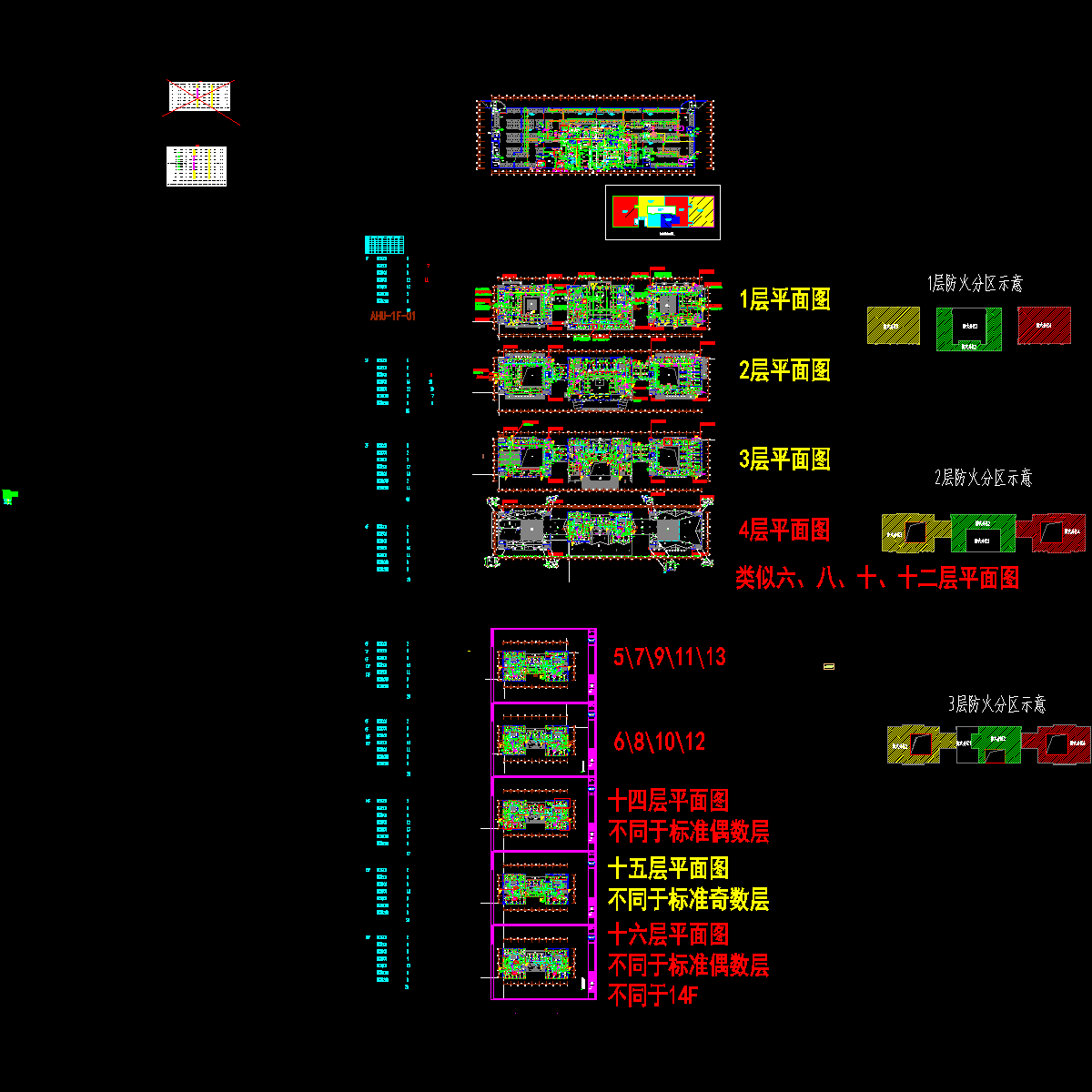

2.办公楼-暖通施工图-2012-02-27【增加新风预热器】.dwg

3.新疆办公楼_通风消防_2011-11-11【审图修改】.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
