局办公楼暖通CAD施工图纸(压缩式冷水机组)(dwg)

kkll9988

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 设计说明：有
• 建筑类别：办公
• 建筑高度：多层建筑
• 设计内容：空调,通风,采暖,冷热源
• 冷热源：电动压缩式冷水机组
• 空调系统：全空气系统
• 水系统：双管制
• 送风方式：侧面送风

一.采暖系统概述:

1.采暖形式采用低温地面辐射采暖.电气用房采用光排管散热器采暖，楼梯间采用四柱760型散热器.

2.低温地面辐射采暖热媒为55~45℃热水,由小区热网提供.供热方式为连续采暖.

采暖系统需经当地有关部门确认采暖供回水温度后方可施工.供暖系统分为两个区，低区1-5层，

高区为6层以上。低区工作压力为0.35MPa，高区工作压力为0.55MPa.

3.系统热负荷及阻力损失: Q=550.2kw,H=50kpa.采暖面积热指标51.2w/m2.

二.管材,阀门:

1.地热系统集分水器前采用焊接钢管,管径小于或等于32毫米,采用螺纹连接;管径大于32毫米,

采用焊接或法兰连接.埋地部分采用PE-RT管材.垫层内不得有接头.采暖干管低处设泄水,高处设排气.

地热管材均为PE-RT管材,管间距均按图敷设,规格为D20X2.

2.采暖系统中的关闭阀门,管径<50毫米均采用铜质球阀,>50毫米采用金属硬密封碟阀,

工作压力均为P=1.6MPa,采暖系统回水干管分环汇合前均设有手动流量调节阀.

3.每根回水立管底部设T40H-16型手动调节阀.采暖系统中的关闭阀门应严格按施工图要求安装。

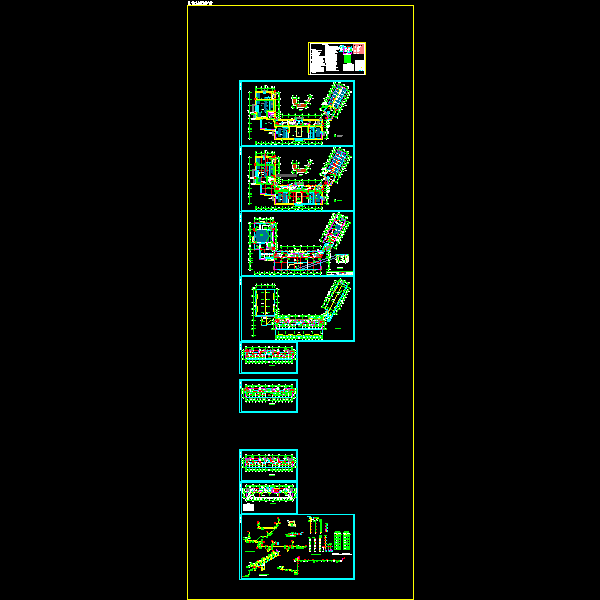

三.图纸展示

采暖系统图（一）

楼梯间前室加压送风系统原理图

机房层采暖加压送风平面图

一层采暖通风平面图

一层采暖干管平面图

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
