3层大型商场暖通设计CAD施工图纸(散热器采暖空调通风)(压缩式冷水机组)(dwg)

[复制链接]

0

主题

0

帖子

951

积分

超级版主

Rank: 8Rank: 8

积分
951
发表于 2020-5-26 20:47:43 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


  • 设计说明:有
  • 建筑类别:商业
  • 建筑高度:多层建筑
  • 地上层数:3层
  • 地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:26张
  • 设计年代:近代
  • 设计内容:空调,通风,采暖,防排烟,机房
  • 冷热源:市政热网,电动压缩式冷水机组
  • 空调系统:全空气系统
  • 采暖系统:散热器供暖
  • 水系统:单式泵,双管制,异程式,闭式
  • 送风方式:散流器送风
  • 节点大样:空气处理机组
  • 项目地址:山东

附件详情

  • 设计及施工总说明
  • 主要设备材料表及图例
  • 空调及通风平面图
  • 屋面防排烟平面图
  • 层采暖平面图
  • 通风大样及进排风机房剖面图
  • 制冷机房管道及设备平面图
  • 制冷机房及换热站剖面图及室外冷却塔布置图
  • 空调水系统流程图
  • 空调机房
  • 空调水系统图
  • 采暖系统图
  • 防排烟系统图

附件详情

一、项目概要:本建筑位于山东,地上3层,地下1层,是一所大型家居商场建筑。
二、设计范围:附属用房采暖系统、商场集中中央空调系统以及全楼通风系统、防排烟系统。
1. 采暖系统:采用中供中回垂直双管式散热器采暖系统。
2. 空调水系统:设计为一次泵闭式机械循环系统,空气调节系统采用冬夏合用两管制,组合机系统形式为下行上给水平双管异程式;
3. 空调风系统:商场空气调节系统均采用全空气系统,选用热回收式空气处理机组;空调机组分散布置,设在各层专用机房内;各机组配湿膜加湿器;气流组织采用吊顶散流器下送风,下部侧墙集中回风通风方式。
4. 自控系统、 系统......

编制于2013年,图纸共26张。

空 调 水 系 统 流 程 图.jpg




制冷机房与换热站管道布置平面图


9空调风管平面图


商场暖通空调设计 - 1
第 1 张图

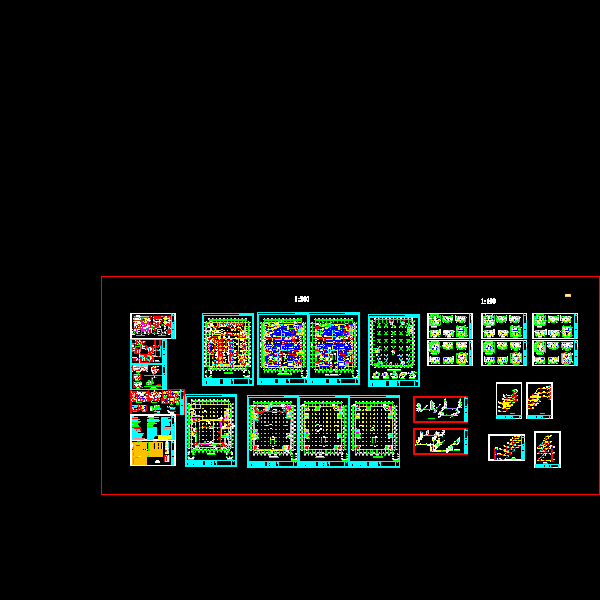

以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容
