设计说明：有
-
建筑类别：办公,医疗,其他
-
建筑高度：高层建筑
-
地上层数：16层
-
地下层数：2层
-
图纸设计深度：施工图
-
参考图纸：36张
-
设计年代：近代
-
设计内容：空调,通风,防排烟,冷热源,动力,机房,人防
-
冷热源：电动压缩式冷水机组
-
空调系统：全空气系统,空气-水系统
-
节点大样：冷却塔
-
项目地址：广东
附件详情
-
资料目录
-
设计施工总说明
-
图例
-
空调通风设备明细表
-
系统原理图
-
空调水系统原理图
-
平时防排烟及空调水路平面
-
平时通风平面
-
空调制冷机房详图
-
屋顶冷却塔详图
-
空调机房详图
-
空调通风平面
-
空调水路平面
-
屋顶空调平面
-
人防地下室战时通风设计说明
-
人防地下室战时通风平面图
-
防护单元战时进排风系统图
-
人防剖面图
-

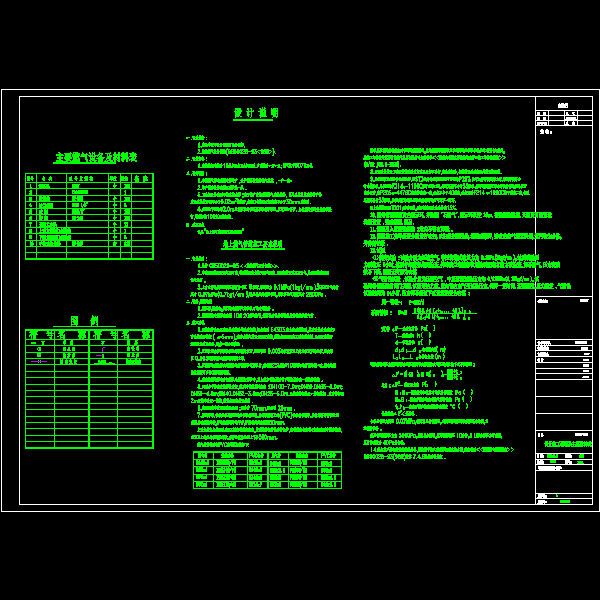

燃气设计施工说明及主要材料表
-

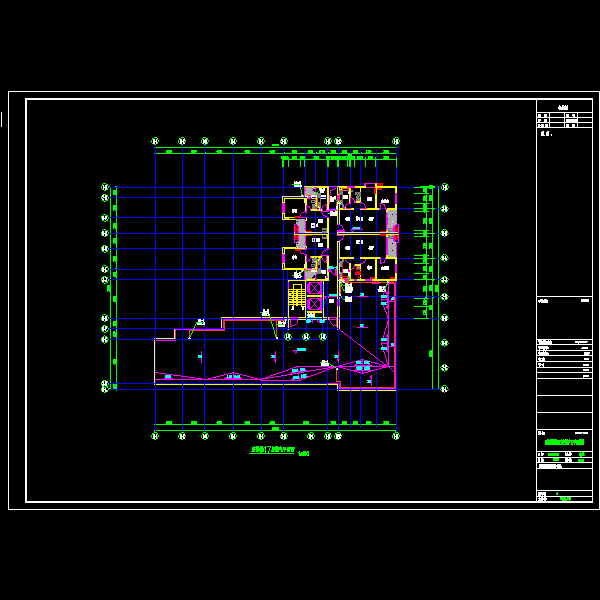

赔偿楼燃气平面图
-

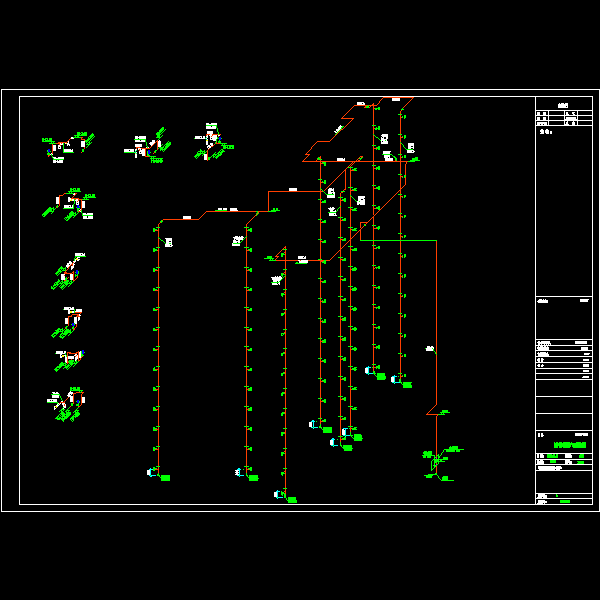

赔偿楼燃气系统图
附件详情
稿件为深圳某人民医院医技楼空调通风及赔偿楼燃气动力设计施工图纸。其中医技楼建筑地上16层，地下2层，建筑高64.2米。
设计内容：医技楼的空调、通风、防排烟系统设计，以及地下室人防通风设计。赔偿楼的燃气动力设计。
编制于2002年，图纸共36张。
空调水系统原理图
空调制冷机房放大平面图
屋面冷却塔放大平面图
通风防排烟系统原理图大样
制冷机房剖面图
空调机房放大平面图

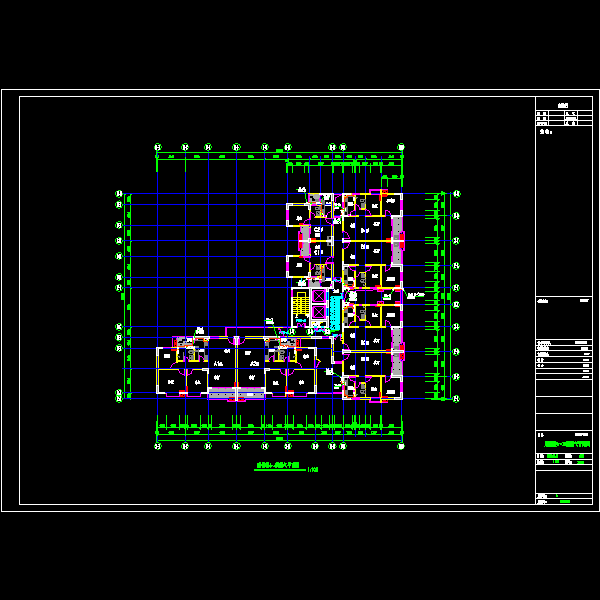

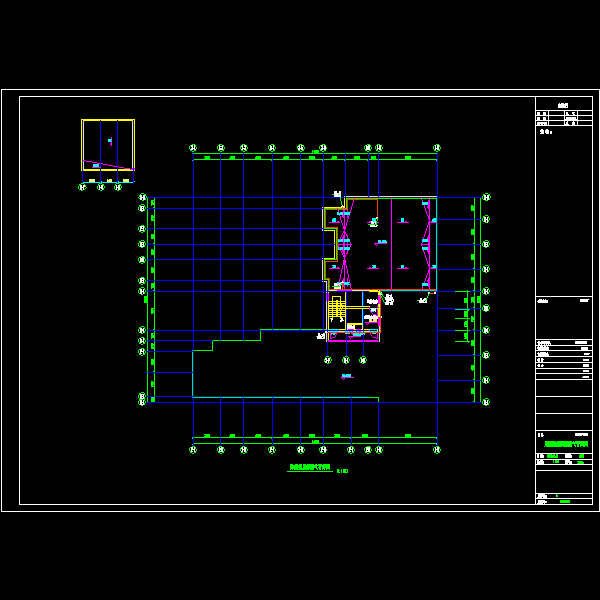

医技楼,赔偿楼三层空调通风平面局部
第一防护单元战时进排风系统图
图11
空调制冷机房放大平面图
rs000.dwg
rs001.dwg
rs002.dwg
rs003.dwg
rs004.dwg
rs005.dwg 以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
