设计说明：有
-
建筑类别：住宅,办公,商业
-
建筑高度：高层建筑
-
建筑面积：84695平方米
-
地上层数：29层
-
地下层数：2层
-
图纸设计深度：施工图
-
设计内容：空调,通风,采暖,防排烟,冷热源,机房,人防
-
冷热源：市政热网,电动压缩式冷水机组,空气调节器
-
空调系统：全空气系统,空气-水系统,制冷剂系统
-
采暖系统：热水辐射
-
全空气系统：变风量
-
水系统：变流量,双管制,异程式
-
项目地址：陕西
本建筑工程为一类高层综合楼，地下二层，地上办公及公寓27层，住宅29层。总建筑高度为95.10m，总建筑面积为84695平方米。
裙楼1～5层为商业；两座塔楼：A区6～29层为住宅；B区6～15层为办公，16～27层为公寓。
该项目暖通施工图设计内容包括
空调冷热源系统
及
换热站系统设计
；
空调水系统设计
；
空调风系统设计
；
通风系统设计
；
人防通风设计
；
采暖系统设计
；
防排烟系统设计
；
施工安装说明
。
本项目空调负荷为一至五层商场的冷、热负荷。集中空调冷热源接自地下二层制冷制热机房。空调系统夏季冷源选用两台螺杆式制冷机组，冷却塔设于五层屋面上；空调系统冬季热源选用一台板式换热机组。空调水系统采用膨胀水箱定压。
该项目换热站热源由室外供给热水，经换热站换热机组交换为二次热水供暖系统。根据采暖热负荷供热站选用三台节能型复合式水-水换热机组，其中一台承担一至五层商场采暖负荷；一台承担A区6至17层及B区办公部分采暖负荷；另一台承担A区18层至29层及B区公寓部分采暖负荷。采暖系统定压均采用落地膨胀水箱定压。
采暖系统均为变流量运行。
空调系统为一次泵变水量双管制系统，空调水系统为异程式水系统。
商场空调采用全空气系统，选用十台组合式空气处理机组。
B区6～15层办公室采用多联机制冷。
该项目住宅设分户计量、分室调节的采暖系统，采暖形式为地板辐射。户外采暖系统为下供下回异程式双管系统。
防排烟系统及通风系统设计详见设计说明及图纸。
地下一层通风平面图
地下一层采暖管道平面图
空调制冷制热流程图
供暖系统图
空调机房平面图、剖面图

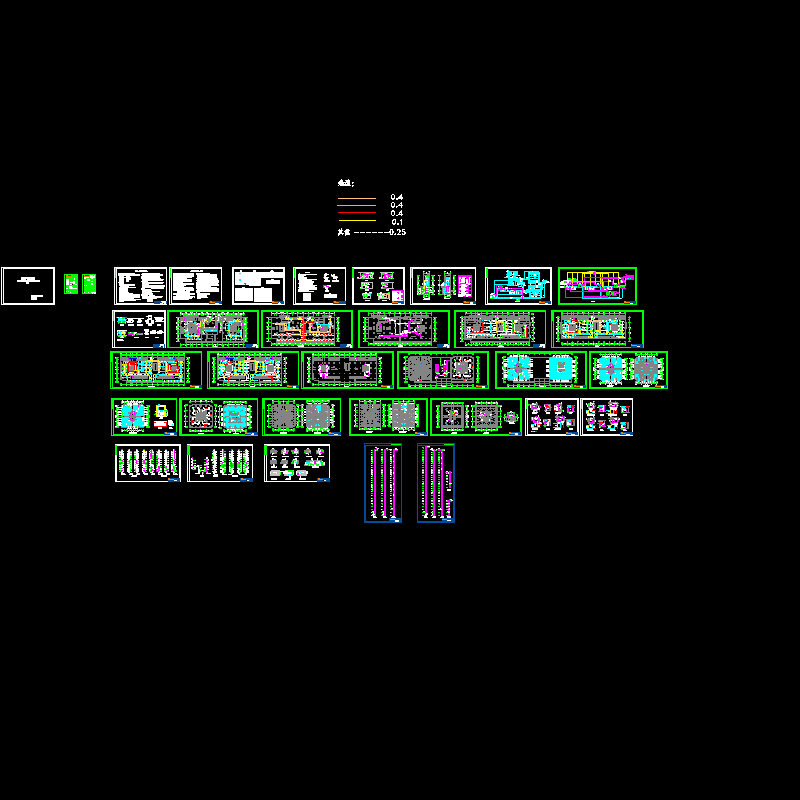

总缩略图
