冷库施工成套CAD图纸(压缩式冷水机组)(dwg)

mmnnkkhg · 发表于 2020-8-26 20:34:07

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

设计说明：无
建筑类别：工业建筑
图纸设计深度：施工图
参考图纸：48张
设计内容：空调,通风,采暖
冷热源：市政热网,电动压缩式冷水机组,锅炉
空调系统：全空气系统
采暖系统：散热器供暖

附件详情

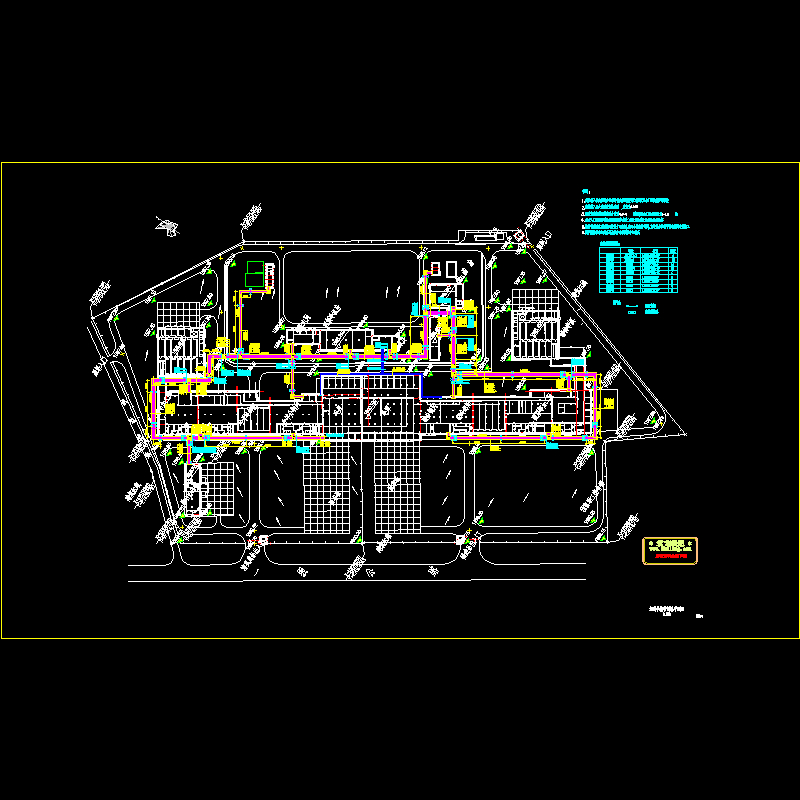

设计范围包括：冷库穿堂的低温空调系统分割熟食加工车间及包装间的低温空调系统设计。各车间及附属用房的采暖通风系统设计。空调机房的系统设计。空压机房系统设计。锅炉房的系统设计及厂区供热管网的设计。

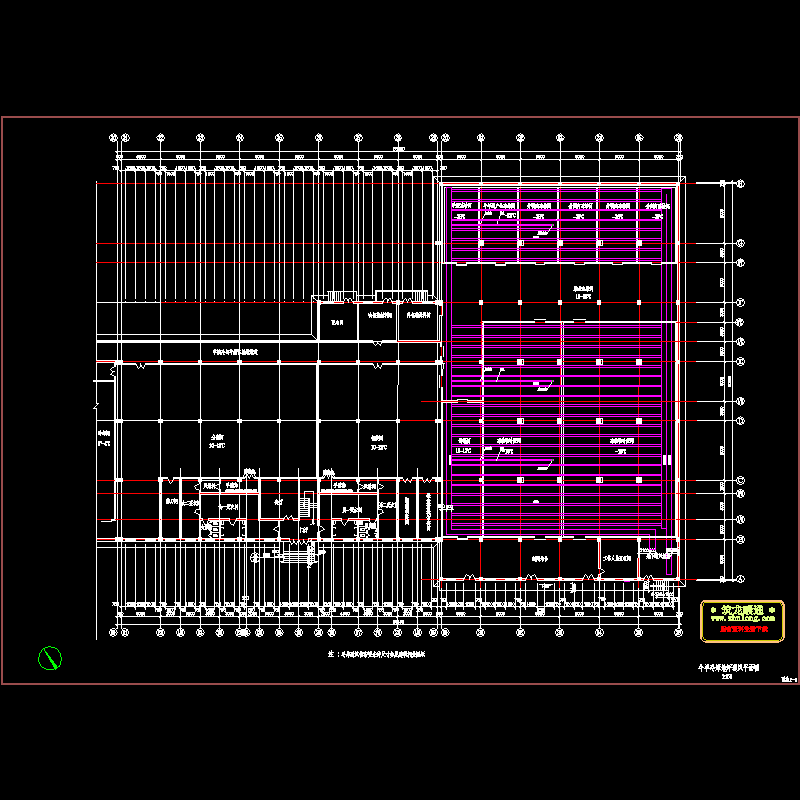

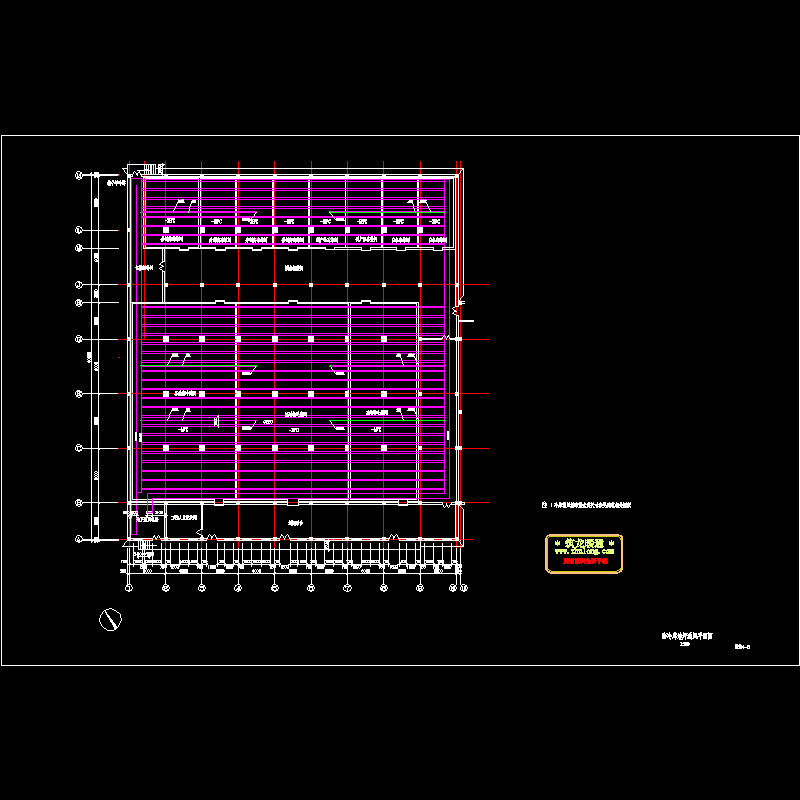

冷库穿堂，包装间及分割加工间均设集中空调系统，末端为吊顶式冷风机。包装间及分割熟食加工间的新风，经吊顶式新风机组处理后通过风道由双层百叶风口送至车间。空调系统冷源部分设计选用两台螺杆乙二醇机组，为该项目空调系统提供冷源。
采暖系统设计按不同的单体分成几个系统，采暖热源由室外供热管网提供95/70C热水，暖器片均采用四柱760型铸铁散热器。

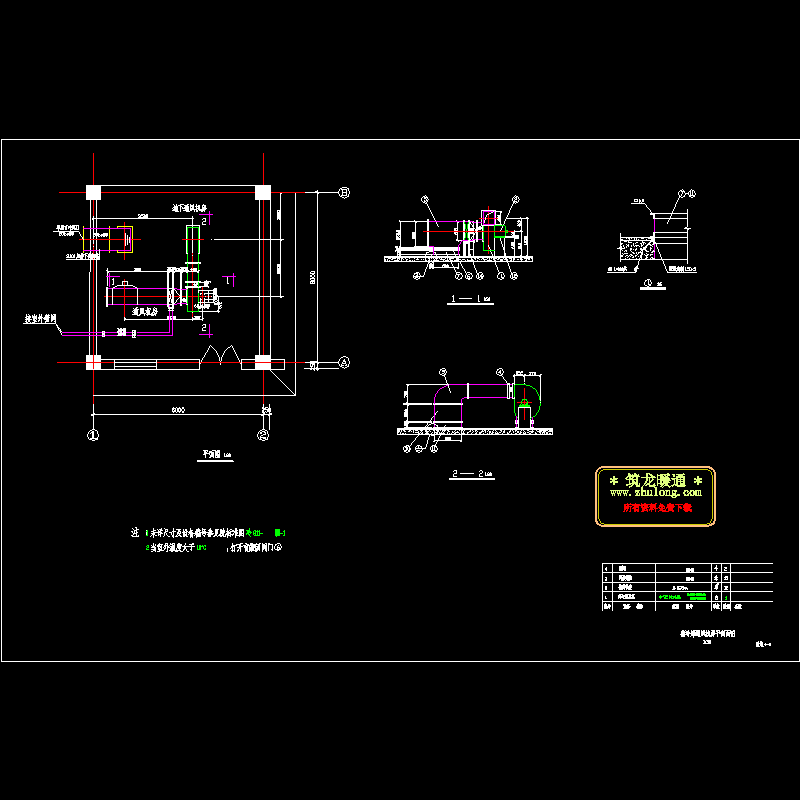

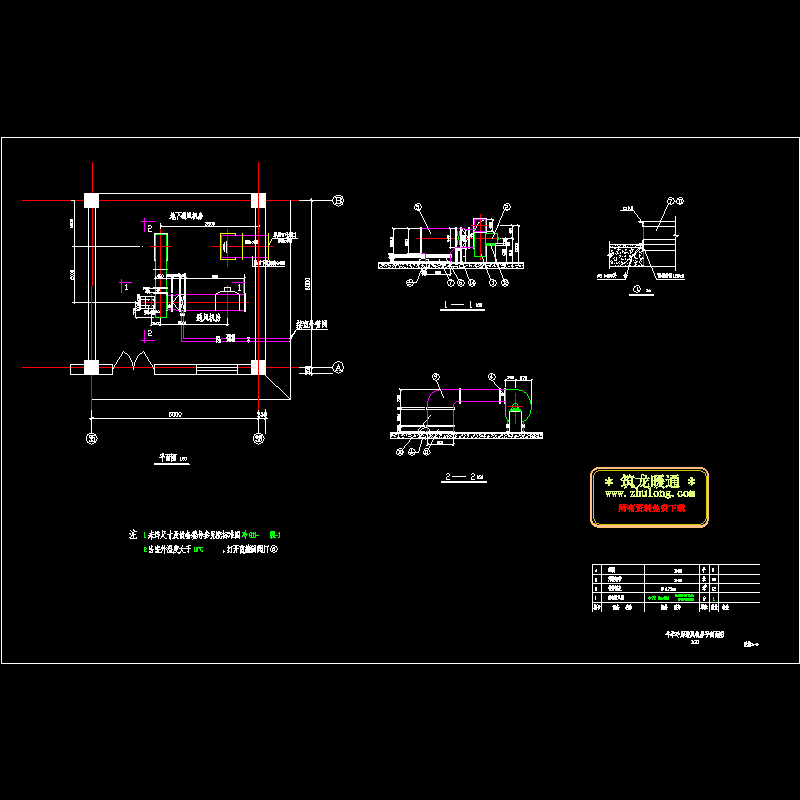

制冷机房、空调机房及配电室设机械排风系统。
