底层裙房商业高层住宅暖通全套CAD施工图纸(压缩式冷水机组)(dwg)

[复制链接]

0

主题

0

帖子

1443

积分

超级版主

Rank: 8Rank: 8

积分
1443
发表于 2020-5-26 17:12:48 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


  • 设计说明:有
  • 建筑类别:办公,商业
  • 建筑高度:高层建筑
  • 建筑面积:89459平方米
  • 地上层数:13层
  • 地下层数:1层
  • 图纸设计深度:施工图
  • 设计内容:防排烟,机房
  • 冷热源:电动压缩式冷水机组
  • 水系统:双管制,异程式
图纸介绍
本建筑物总建筑面积89459m2,地上32层,地下1层,建筑物总高度99.45m。地下一层为停车场、变配电站、制冷机房及其它机房;一层为裙楼作商场用,三至三十二层为住宅。
空调系统
空调计算冷负荷 2600kW(739USRT)
冷源:本建筑物地下一层集中设置制冷机房,选用螺杆式水冷冷水机组两台,冷水供回水温度为7/12℃,冷却水温度32~37℃,总制冷量为734USRT。采用1m3的膨胀水箱定压,膨胀水箱放置在屋顶上。
空调水系统:为一次泵变流量两管制系统,空调冷水系统两用一备。冷却水泵亦两用一备,均设在制冷机房内。
空调方式:,商场空调采用立柜式空调机低速送风全空气系统,设计只作到设备选型、空调机房布置、空调区域内送(回)风管走向及冷冻水管到位,详细设计待二次装修时由甲方另委托设计。
通风系统
地下室制冷机房、水泵房及变配电室均设机械通风系统。
电梯机房设机械排风系统和空调降温。
图片展示:

地下一层战时通风平面图
防排烟原理图
机房水系统图

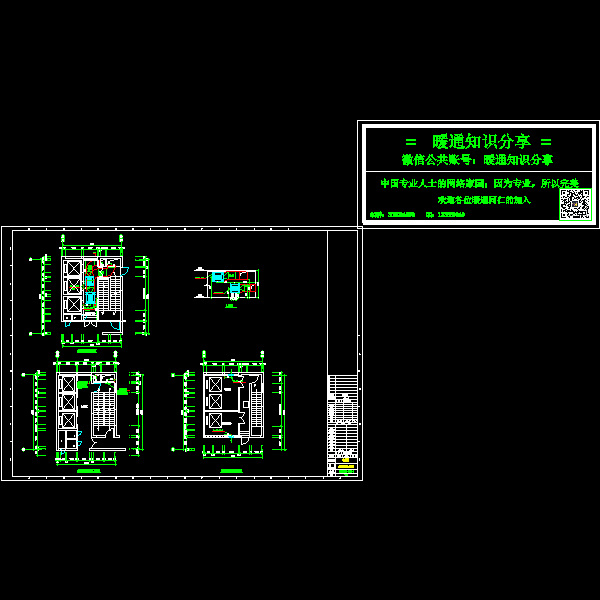

a座核心筒大样图.dwg
a座核心筒大样图.dwg

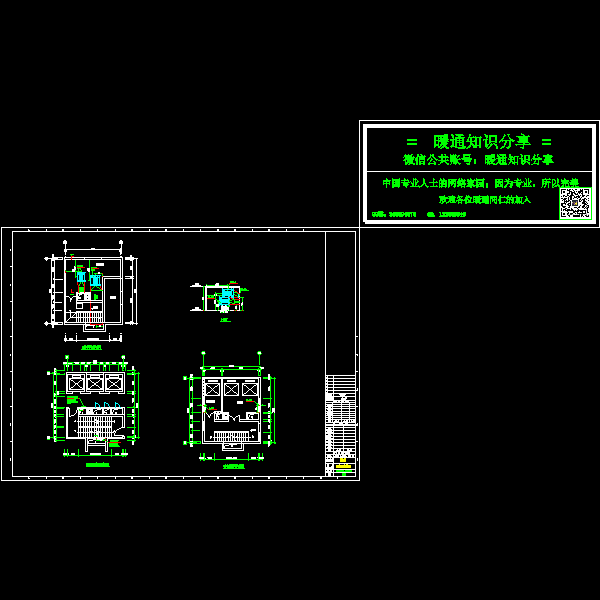

b座核心筒大样图.dwg
b座核心筒大样图.dwg

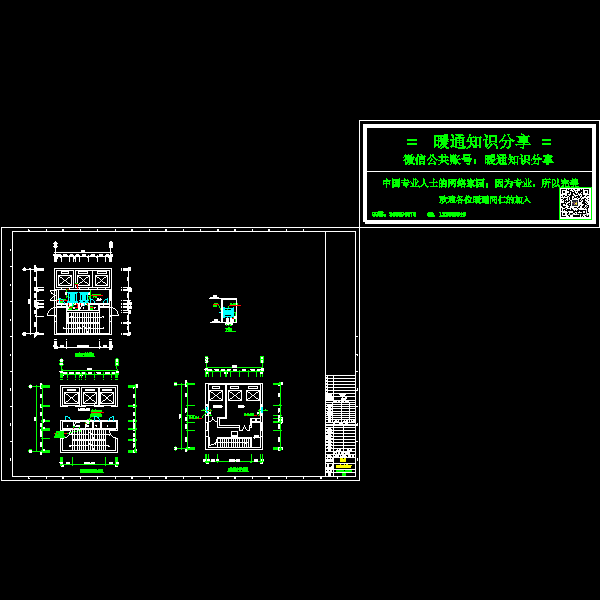

c座核心筒大样图.dwg
c座核心筒大样图.dwg

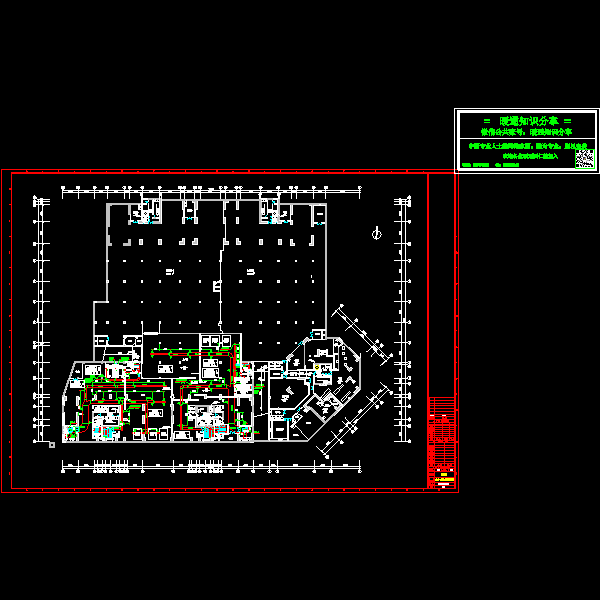

地下一层平时通风平面图.dwg
地下一层平时通风平面图.dwg

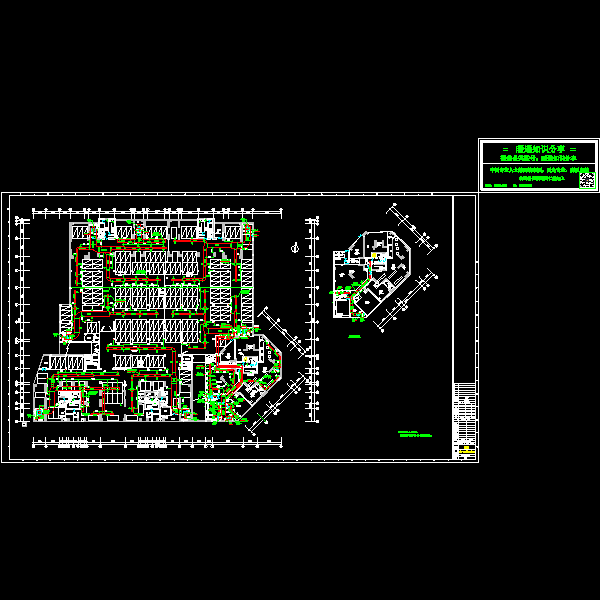

地下一层战时通风平面图.dwg
地下一层战时通风平面图.dwg

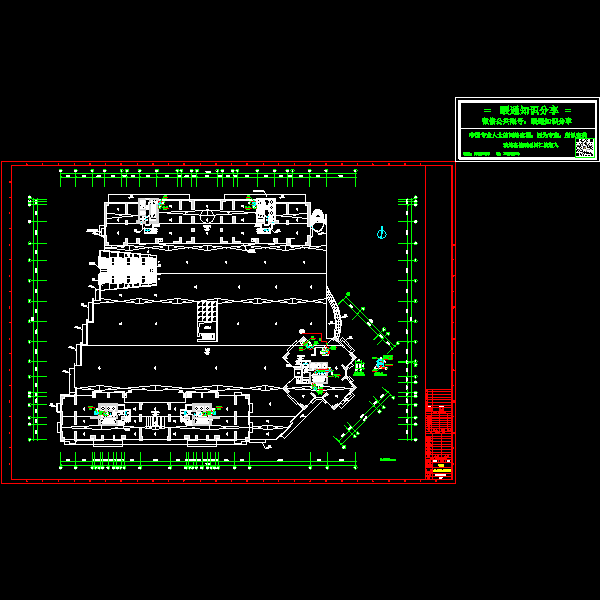

二层(架空层)通风空调平面图.dwg
二层(架空层)通风空调平面图.dwg
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

温馨提示:该资料由网友于2020-5-26 17:12:48上传分享,您可以下载该资料进行学习和参考,如有侵权内容或者违法行为,请及时联系站长删除,如有疑问,您可以在商业建筑专区发帖交流相关知识。

附件2099v11e2ws0e2cecce11fc.zip

9.86 MB

下载  售价: 100 积分    赚积分
