工厂暖通空调设计CAD初设大样图(压缩式冷水机组)(dwg)

juanjuan22 · 发表于 2020-8-26 20:34:40

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

设计说明：有
建筑类别：工业建筑
建筑高度：单层建筑
建筑面积：30877.6平方米
地上层数：1层
图纸设计深度：方案(初设图)
参考图纸：30张
设计年代：近代
设计内容：空调,通风,防排烟
冷热源：电动压缩式冷水机组
空调系统：空气-水系统,制冷剂系统
送风方式：散流器送风
节点大样：管道支吊架
项目地址：广东

附件详情

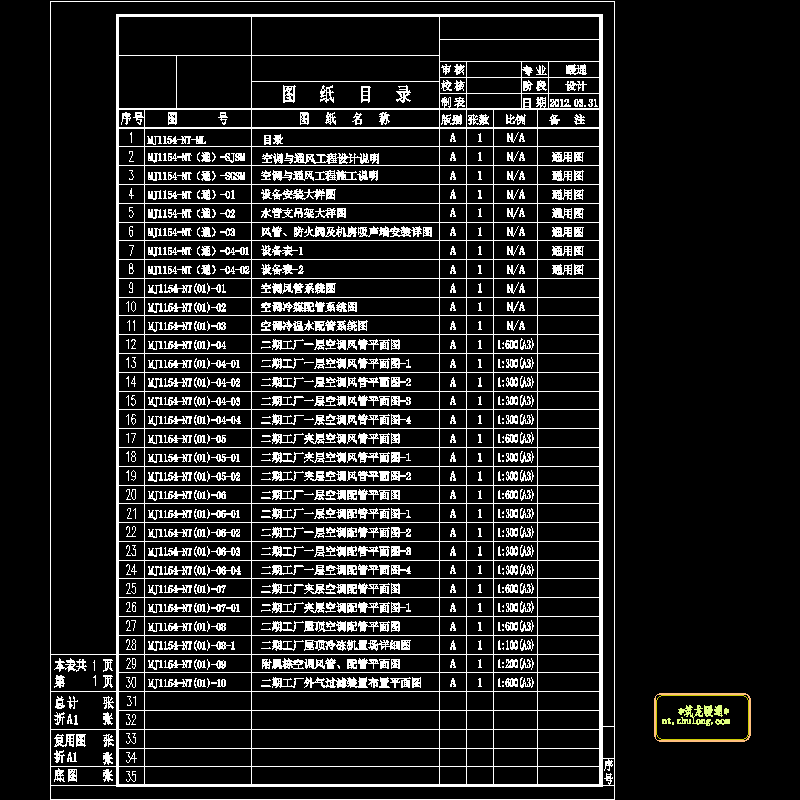

目录
空调与通风工程设计说明
设备安装大样图
水管支吊架大样图
风管、防火阀及机房吸声墙安装详图
设备表-1
空调风管系统图

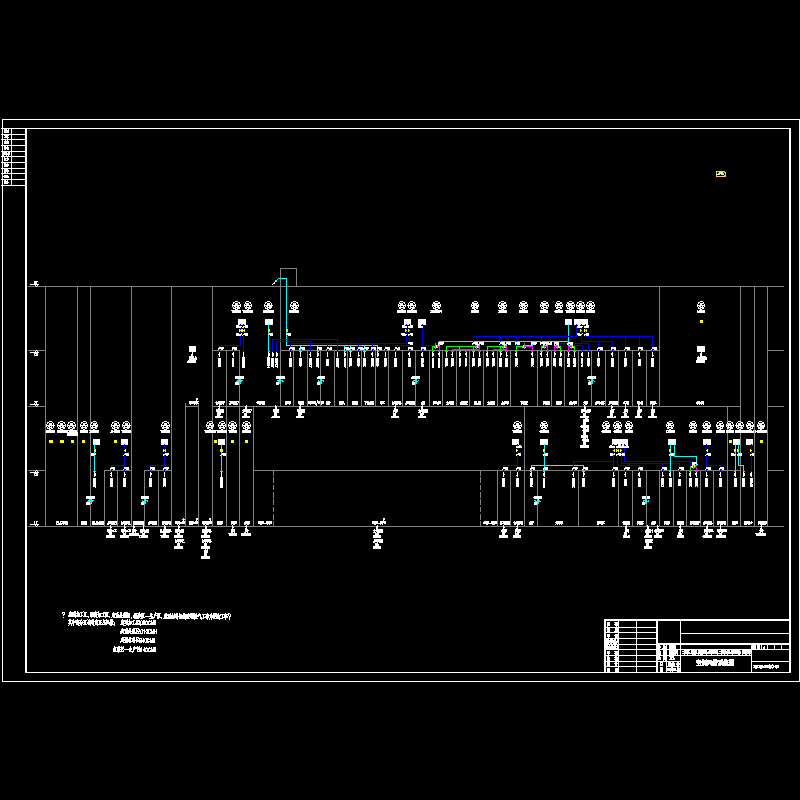

空调冷媒配管系统图

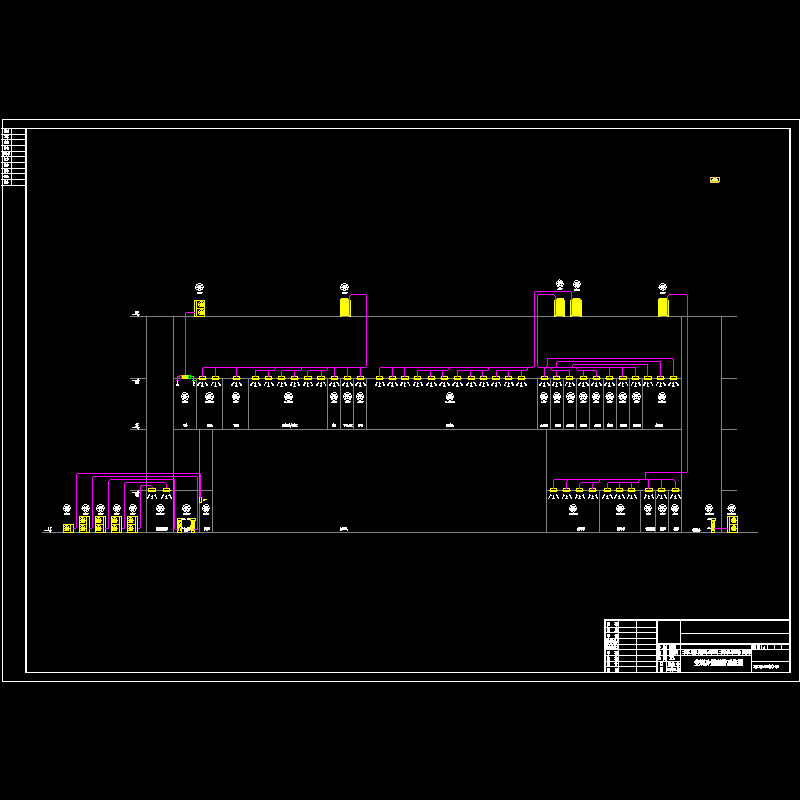

空调冷温水配管系统图
空调风管平面图
空调水管管平面图
二期工厂屋顶冷冻机置场详细图
附属栋空调风管、配管平面图
二期工厂外气过滤装置布置平面图

附件详情

一、项目概要：该项目位于广州市，工厂总建筑面积30877.6m ,主要使用功能首层为生产车间，夹层为生产办公用。
二、设计内容：二期工厂首层设置中央空调系统，夹层部分房间设置变制冷剂流量多联分体式空调系统夏季供冷，冬季供暖。二期工厂首层部分房间设置分体空调。二期工厂通风系。附属栋空调、通风系统。
三、制冷系统：
1.冷热源采用1台冷负荷为1000kw的风冷单螺杆式热泵机组,机组设置在屋面。
2.首层预留冷冻水管，末端留至后期设计。
3.工厂夹层部分房间设置变制冷剂流量多联分体式空调系统,其中部分房间新风采用新风机引入室内，部分房间采用全热交换器引入室内。
4、冷冻水供回水温度分别为：7/12 °C.
5、首层冷冻水管尽量布置成同程式.

编制于2012年，图纸共30张。

屋顶冷冻机置场详细图

空调风管平面图

设备安装大样图

空调配管平面图

管道支架安装详图

外气过滤器框架详细图
