一份十万级工厂车间洁净空调及通风系统设计CAD施工图纸(压缩式冷水机组)

yuzhong

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 设计说明：有
• 建筑类别：工业建筑
• 建筑高度：多层建筑
• 图纸设计深度：施工图
• 参考图纸：18张
• 图纸年代：近代
• 设计内容：空调,通风,洁净,冷热源
• 冷热源：电动压缩式冷水机组
• 空调系统：全空气系统
• 洁净等级：十万级
• 项目地址：江苏

附件详情

• 空调系统流程图
• 空调通风系统

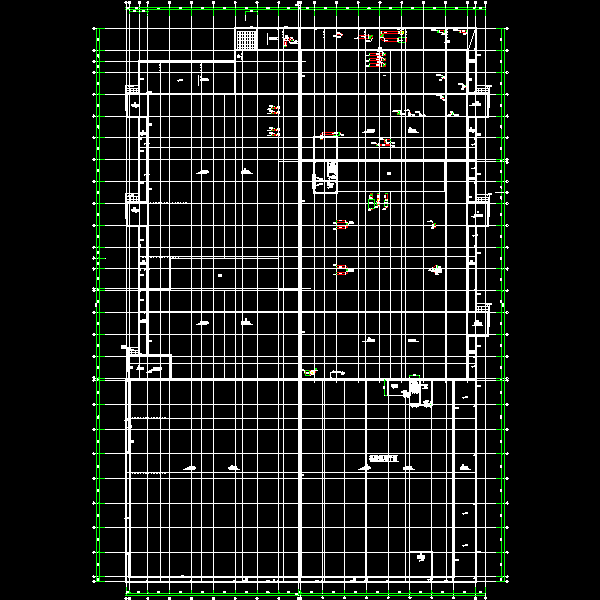

• 空调通风系统平面图
• 风管平面布置图
• ......

附件详情

一、工程概况：
项目为一工厂车间洁净空调通风工程......
二、冷热媒：
1.空调系统所用冷媒为7℃/12℃冷冻水，由设置于工程楼冷冻机房的冷水机组提供。
2.空调系统加热用热媒为0.3Mpa蒸汽，由厂区热网提供......
三、空调系统：
1.该项目的空调系统为全空气风道式中央空调系统。
2.洁净区气流组织为上送下侧回(排)，一般区气流组织为上送上侧回(排)。
3.洁净等级：十万级......
四、通风除尘系统：
1.该项目通风系统为净化生产区域和舒适性区域的排风系统。
2.除尘系统为净化生产区域内产尘房间的设备集中除尘系统.......

编制于2014年 图纸共18张。

空调系统流程图

空调通风系统平面图

风口平面布置图

系统流程图

pm1 .dwg

pm2.dwg

roof.dwg

空调系统图.dwg

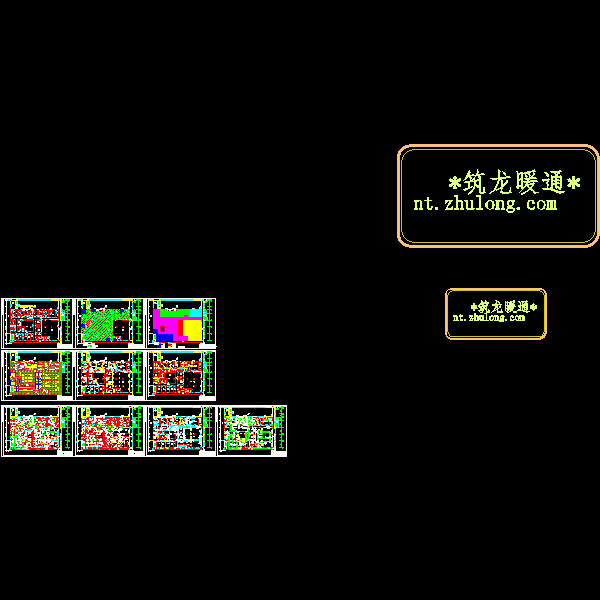

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
