4层小型剧场剧院通风空调及防排烟系统设计CAD施工图纸(压缩式冷水机组)(dwg)

sanrenrens

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 设计说明：有
• 建筑类别：娱乐
• 建筑高度：多层建筑
• 建筑面积：15000平方米
• 地上层数：4层
• 图纸设计深度：施工图
• 参考图纸：20张
• 设计年代：近代
• 设计内容：空调,通风,防排烟,冷热源
• 冷热源：电动压缩式冷水机组,锅炉
• 空调系统：全空气系统,空气-水系统
• 水系统：双管制,异程式
• 送风方式：旋流风口送风
• 项目地址：安徽

附件详情

• 空调站房配电平面图
• 地下设备房通风平面图
• 机房剖面图
• 屋顶暖通设备平面图
• 制冷站房系统图
• 一层暖通风平面图
• 一层暖通水平面图
• 空调站房平面图
• 夹层暖通风平面图
• 夹层暖通水平面图
• 地下设备房通风平面图
• ...

附件详情

一、项目概要：
该项目为剧场，地上四层。建筑高度20.5米，总建筑建筑面积约15000m^2，其中地下车库3400m^2...
二、冷热源：
空调夏季由单冷螺杆制冷机组提供空调冷水7°C冷水，回水温度为12°C；冬季由燃气真空锅炉（热水机组）提供60°C热水，回水温度为50°C...
三、空调系统：
1.水系统设计为双管异程式系统。
2.空调风系采用风机盘管加新风或全空气系统。
3.电影院大厅采用旋流风口送风，上送上回...
四、通风系统：
1.无窗卫生间均由管道式换气扇排风，排风量为10次/小时。排风时利用门窗开启及缝隙自然补风。
2.放映室采用壁式轴流风机独立排风，排风量为15次/小时，风机采用防爆风机，补风采用设在门头上的70°c防火风口自然补风。
3.配电房，通风量按排除设备余热计算，换气次数为8次/小时...
五、防排烟系统：
1.放映厅采用屋顶风机排烟，排烟量为放映厅体积*13m^3/h。
2.防烟楼梯采用机械加压送风防烟...

编制于2013年 图纸共20张。

暖通水平面图

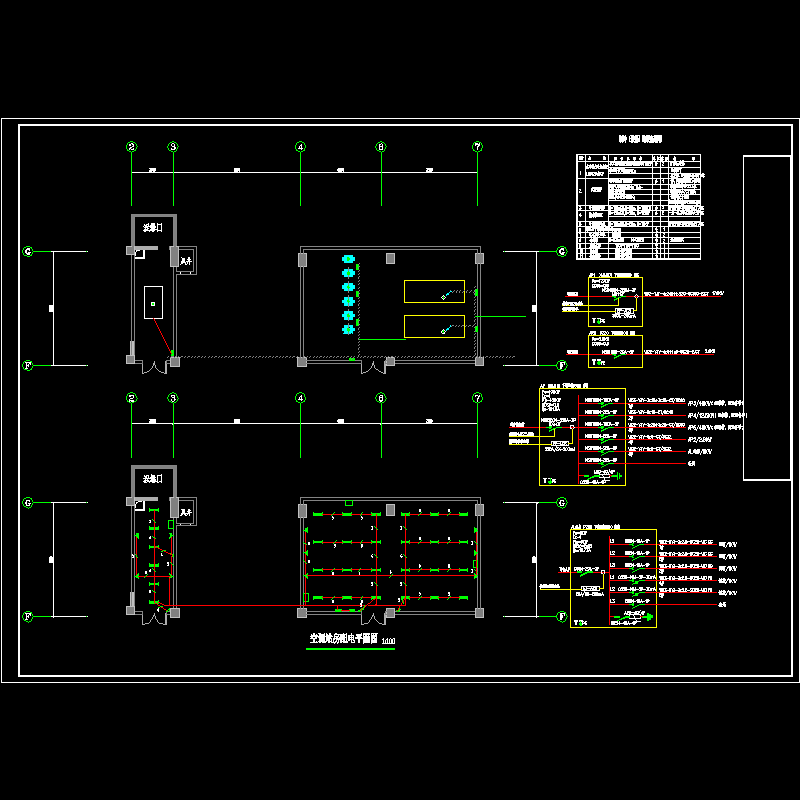

空调站房配电平面图

制冷站房系统图

空调站房平面图

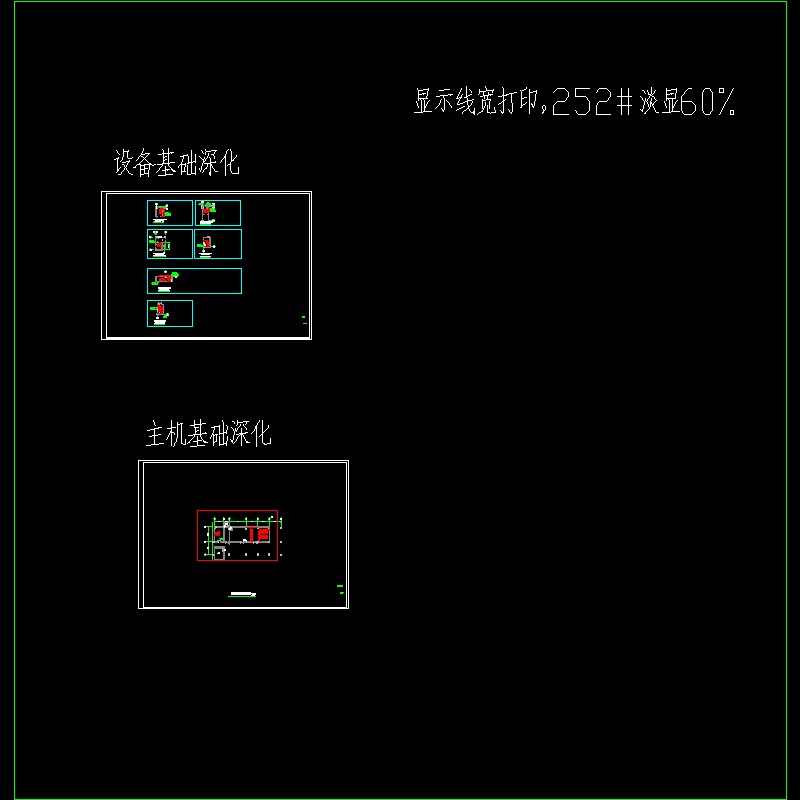

主机、水泵、风柜基础图.dwg

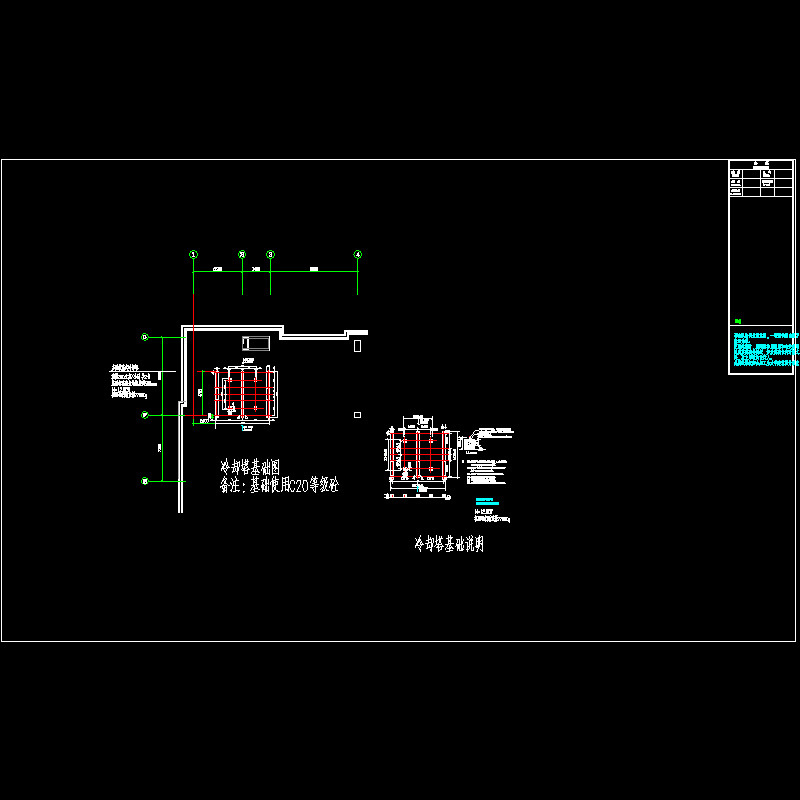

冷却塔基础图.dwg

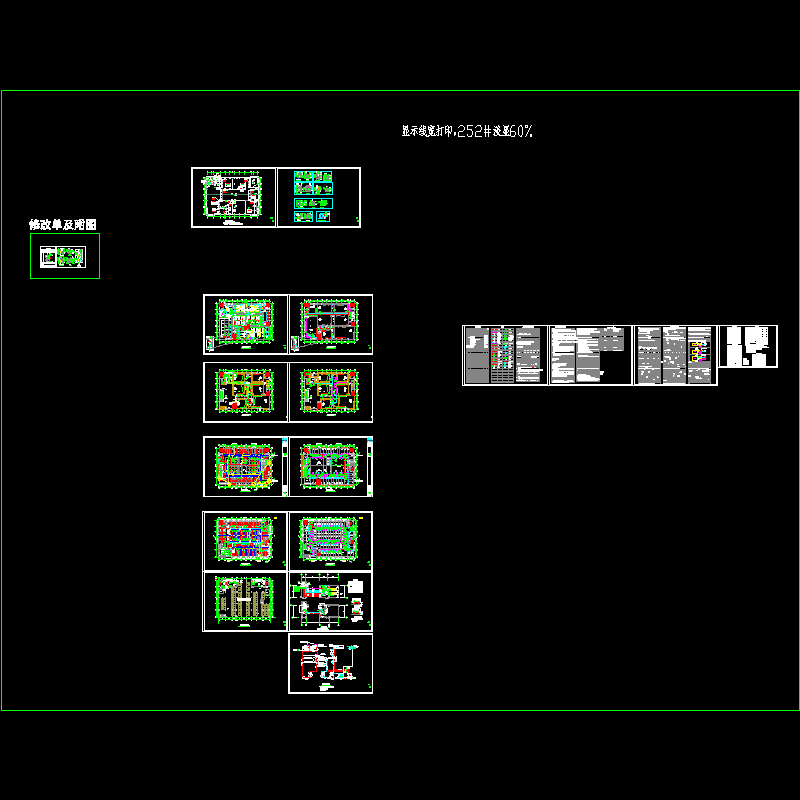

剧场暖.dwg

剧场锅炉房配电.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
