一份8层公共办公建筑空调通风及防排烟系统设计CAD施工图纸（风冷热泵机组）

yy8899

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：办公
• 建筑高度类型：高层建筑
• 建筑设计面积：12800平方米
• 建筑地上层数：8层
• 建筑地下层数：0层
• 图纸设计深度：施工图
• 参考图纸：30张
• 设计内容：空调,通风,防排烟,冷热源
• 冷热源：市政热网,电动压缩式冷水机组
• 空调系统：制冷剂系统
• 采暖系统：散热器供暖
• 送风方式：散流器送风
• 项目所在地：江苏

附件详情

一、项目概要：

本项目为江苏省某公共建筑，总建筑设计面积：12800平方米；建筑层数：地上八层；建筑高度：32.4m。
二、空调系统：

1.冷热源：冷热源选用多台变制冷剂流量空调系统，空调室外机设置于屋面。
2.风系统：档案库房采用VRV+新风空调系统。每层设全热交换新风机组；各办公室采用采用VRV+新风空调系统。每层设新风机组；室内机根据房间的特点选用了嵌入式四面出风、风管出风等型式，室内机均带凝结水泵...

三、通风排烟系统：

1.通风系统：
各层卫生间设机械排风，每层单独外墙排放...

2.防排烟系统：防烟楼梯间及其合用前室采用自然排烟方式防烟，前室自然排烟开窗面积不小于2.0平方米m，无外窗的楼梯间前室设置正压送风系统；分为2个防烟分区，设排烟竖井烟，每个竖井排烟量为60000m3/h...

二层空调通风平面图

三层空调通风平面图

四～六层空调通风平面图

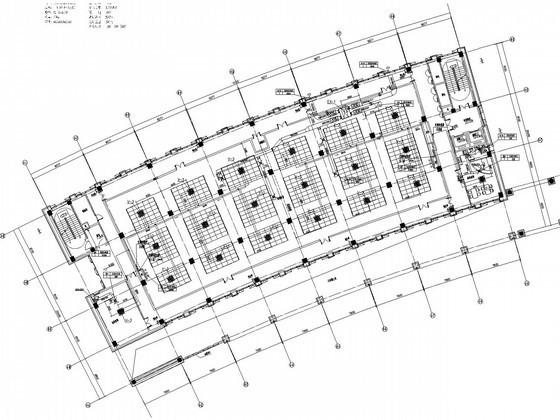

第 1 张图

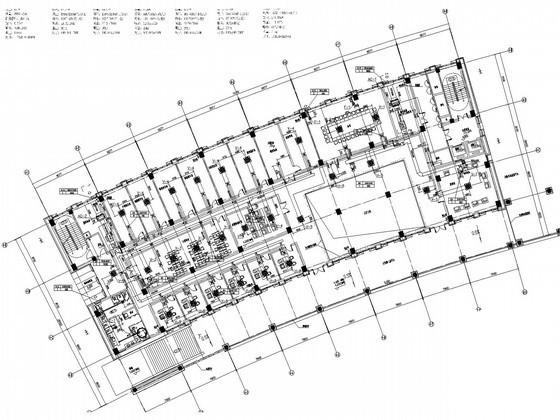

第 2 张图

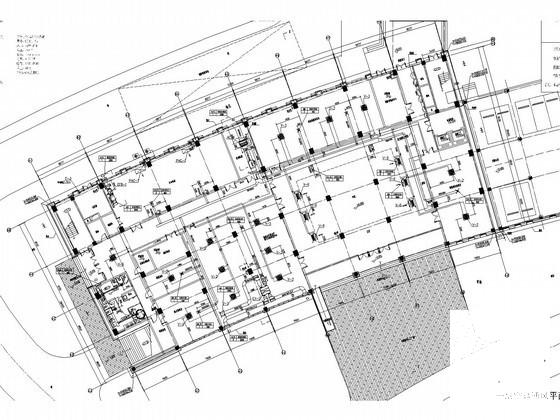

第 3 张图

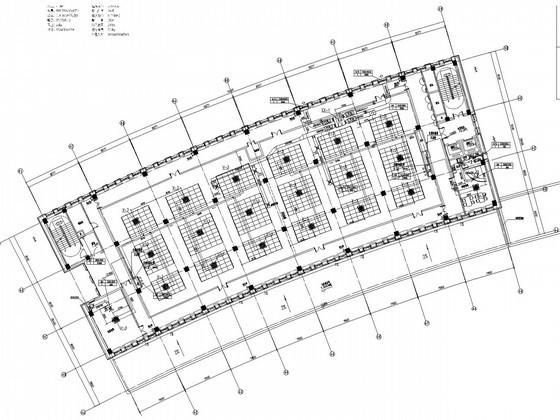

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
