多层公共建筑空调通风系统设计CAD施工图纸（风冷热泵）(dwg)

feilaif

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 设计说明：有
• 建筑类别：办公
• 建筑高度：多层建筑
• 建筑面积：21903.13平方米
• 图纸设计深度：施工图
• 参考图纸：25张
• 设计内容：空调,通风,冷热源
• 冷热源：电动压缩式冷水机组,空气源热泵
• 空调系统：全空气系统,空气-水系统
• 水系统：单式泵,变流量,双管制,同程式,异程式
• 送风方式：散流器送风
• 项目地址：江苏

附件详情

• 空调、通风工程施工图设计说明
• 空调、通风工程安装通用说明
• 公共建筑节能设计专篇说明
• 空调、通风设备一览表
• 空调、通风设计统一图例、统一术语
• 通风、防排烟系统原理图
• 空调水系统原理图
• 空调机房管道大样平面及剖面图
• 地下一层通风平面图
• 地下一层空调水平面图
• 每层空调风平面图
• 每层空调水平面图
• 屋顶通风平面图
• 屋顶空调水平面图
• 屋顶通风平面图

附件详情

一、项目概要：
该项目位于江苏泰州，建筑高度23.90米，属于新建多层公共建筑。总建筑面积21903.13m2...
二、冷热源：
选用全热回收风冷热泵作为热源，另外选择风冷螺杆热泵机组为冷源...
三、空调系统：
1.冷冻水系统为一次泵两管制变流量系统。冷冻水竖管采用两管制异程系统；水平干管采用两管制同程式。
2.空调风系统包括：风机盘管加新风的空调系统，全空气系统...
四、通风系统：
1.变配电房、柴油发电机房全部采用气体自动灭火系统，故只设平时通风系统。
2.卫生间通过天花式排气扇或小型轴流风机集中排至垂直竖向风井，屋面设总排风机排风...

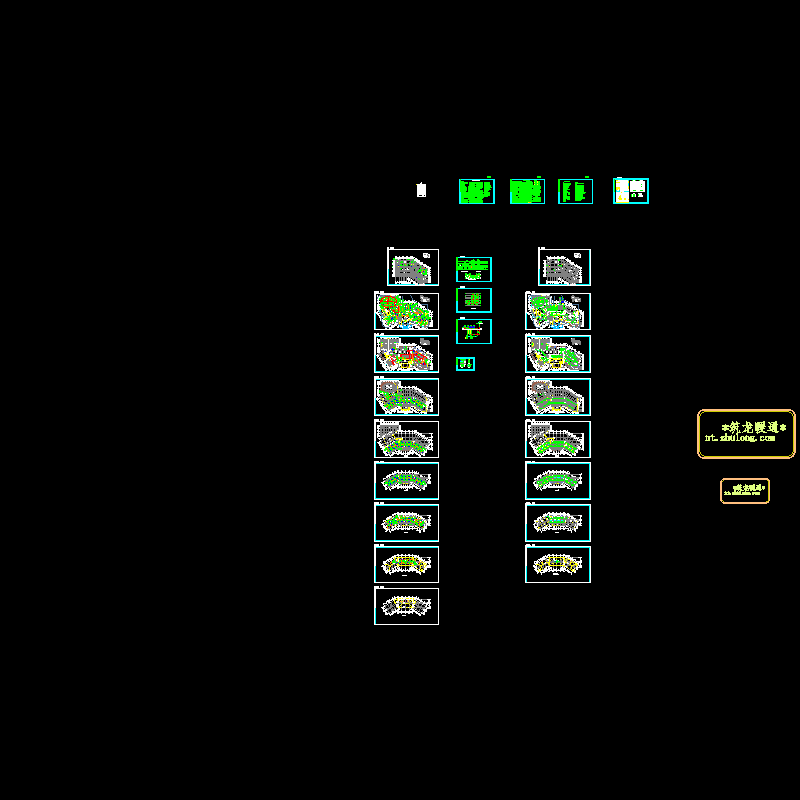

图纸共25张。

空调风平面拆分图

空调水系统原理图

内走道排烟系统原理图

空调水平面图

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
