一份上11层公共建筑空调通风设计CAD施工图纸（地源热泵系统）

yyuu8899

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：办公
• 建筑高度类型：高层建筑
• 建筑地上层数：11层
• 图纸设计深度：施工图
• 参考图纸：28张
• 空调系统：全空气系统
• 水系统：单式泵,变流量,双管制
• 项目所在地：湖南

附件详情

一、项目概要：
地上11层，地下3层，为高层公共建筑...
二、冷热源：
冷热源采用螺杆式地源热泵和燃气一体化直燃机...
三、空调系统：
1.空调水系统采用两管制系统，采用一次泵变流量系统。
2.干管为同程式
3.高大空间设置全空气空调系统。
4.小房间采用风机盘管加新风....
四、通风排烟系统：
1.卫生间均设置独立的机械排风系统...

图纸共28张。

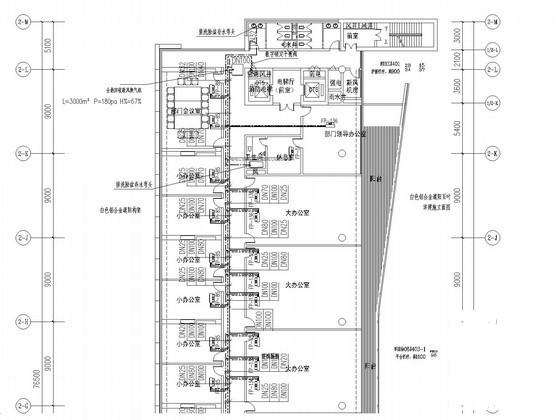

空调平面图

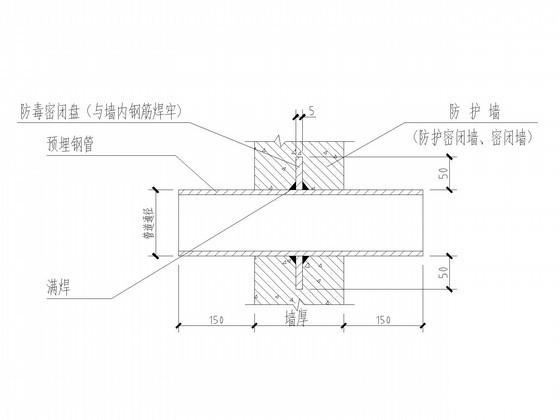

人防战时通风

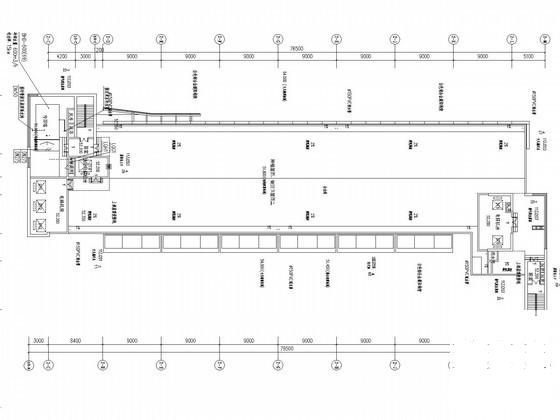

屋顶层空调水管平面图

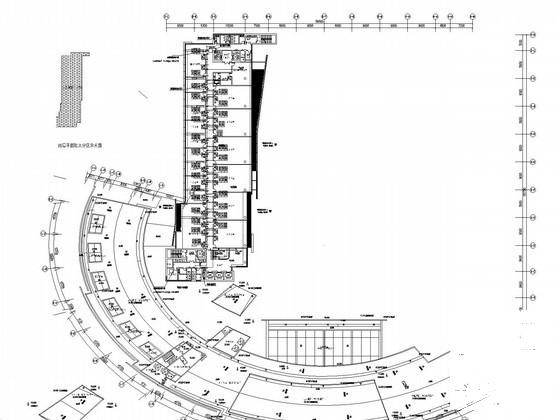

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
