[CAD]五星级酒店地源热泵系统竣工图纸(设计施工说明)

mmyaowolai

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：酒店
• 建筑设计面积：43000平方米
• 图纸设计深度：竣工图
• 参考图纸：13张
• 设计年代：近代
• 设计内容：冷热源
• 冷热源：水地源热泵
• 节点大样：水箱,集分水器
• 项目所在地：贵州

附件详情

• 地源热泵地埋管系统设计施工说明
• 工程施工大样图
• 室外地埋管系统流程图
• 地源热泵地埋管孔位图
• 地源热泵地埋管联箱连管图
• 地源热泵地埋管主管连管图
• 地源热泵地埋管管网图
• 热泵机房设计施工说明
• 地源热泵冷热源机房系统流程图
• 机房设备 平面布置图
• 机房设备管道平面走向图
• 机房设备基础及排水沟剖面图
• 机房配电箱图纸

附件详情

稿件为贵州某五星级酒店地源热泵系统设计竣工图纸；酒店建筑面积43000平米，采用地源热泵设计，提供冬季供暖和夏季供冷。
设计内容：该酒店地源热泵空调系统工程地源热泵地埋管系统以及热泵机房设计。

，图纸共13张。

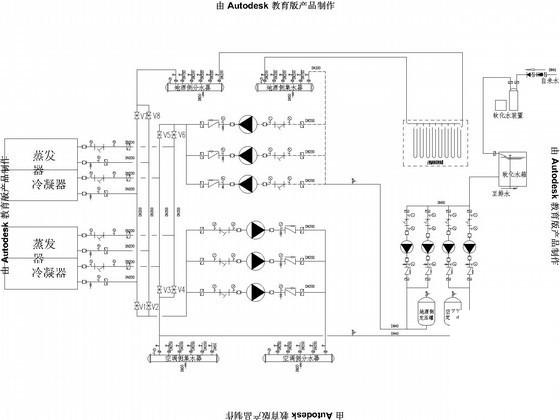

地源热泵冷热源机房系统流程图

供回水联箱大样示意图

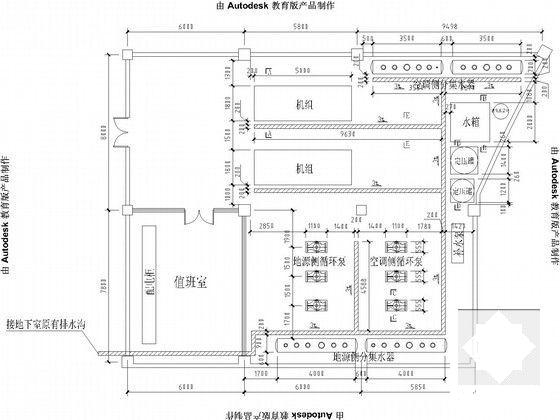

机房设备平面布置图

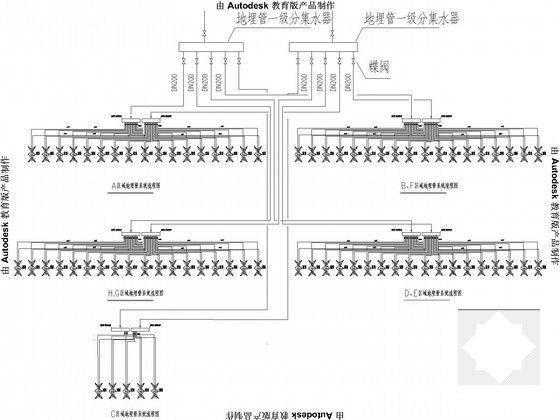

室外地埋管系统流程图

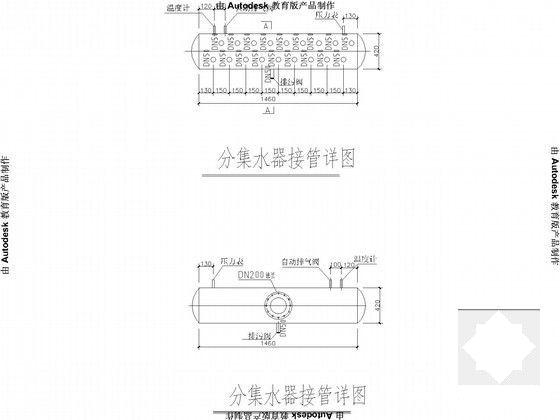

分集水器接管详图

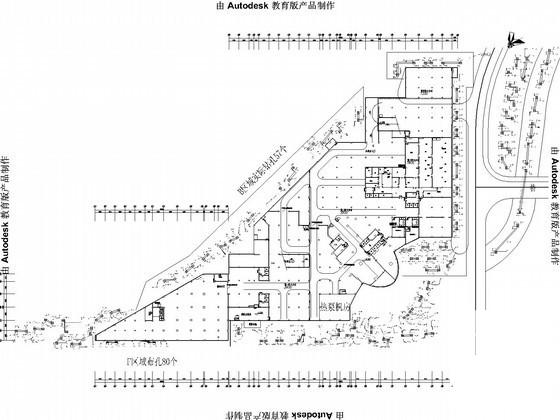

地源热泵地埋管孔位图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

第 6 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
