4层实验室地源热泵空调系统设计施工CAD图纸

附件详情

一、项目概要
本期工程主要服务对象为实验室和办公室，设计为一个地源热泵空调系统，综合冷负荷:3914Kw,综合热负荷:3974Kw，5.4 该项目地埋管换热器系统为竖直埋管换热器系统。钻孔埋管换热器采用双U型埋管方式.....
二、设计内容
空调系统：
（1）一层中试基地、综合实验室采用组合式空气处理机组，空调季节按照人员新风比运行，过渡季节加大新风的引入量直至全新风运行。

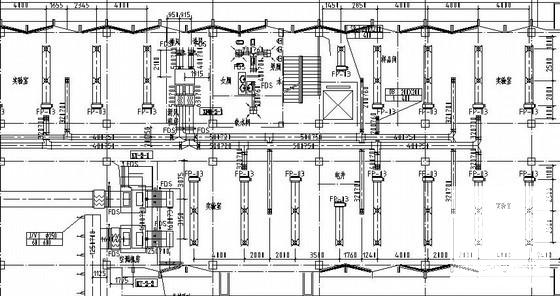

（2）实验室、办公等区域采用风机盘管加新风系统，并设置热回收新风处理机组，保证该项目大于40%的的新风量实现热回收。
通风排烟系统：
（1）地上部分均采用自然排烟，可开启外窗面积不小于该房间面积的2%的且距离最远点不超过30米。
（2）地下部分机械排烟系统设计
地下室走廊排烟口采用多叶排烟口，平时常闭，排烟口与风机连锁，发生火灾时电信号开启排烟风机与着火区域防烟分区内排烟口。排烟量计算：排烟系统.....

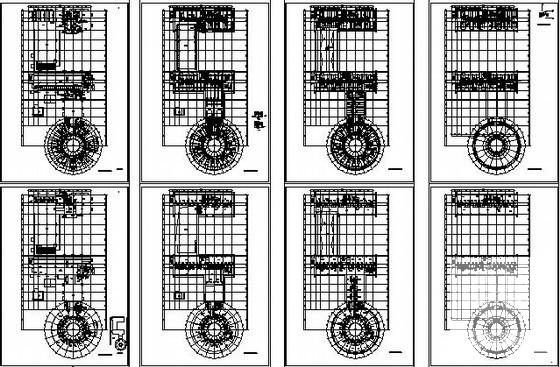

，图纸共16张。
