实验室变频空调工程设计CAD施工图纸(dwg)

yyuu8899

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 设计说明：有
• 建筑类别：办公,科研
• 建筑高度：多层建筑
• 图纸设计深度：施工图
• 参考图纸：8张
• 设计年代：近代
• 设计内容：空调
• 冷热源：空气调节器
• 空调系统：制冷剂系统

附件详情

稿件为某实验室空调工程设计图纸,建筑使用功能是集各种实验室与办公室为一体的大楼,本大楼建筑面积约为5500平方米,空调设计面积约为2500平方米;该资料为为实验室提供舒适性空调，部分洁净空调另由专业公司设计。

编制于2005年，图纸共8张。

机组布置系统图

管道平面大样

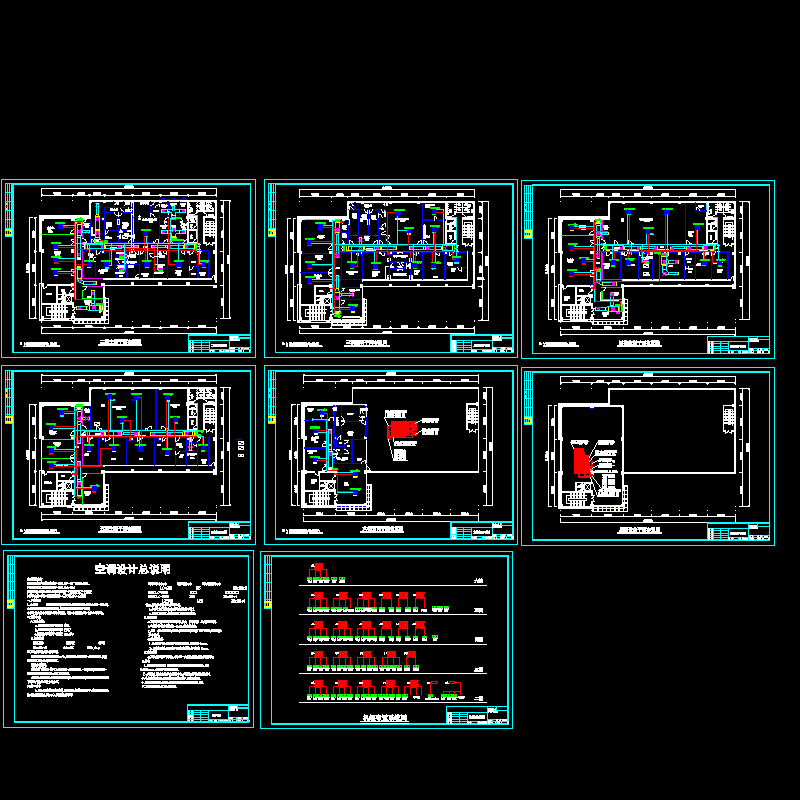

实验室空调通风施工图纸

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
