一份3层实验室给排水CAD施工图纸

fengzhong

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：科研
• 建筑高度类型：多层建筑
• 建筑设计结构形式：钢筋混凝土结构
• 建筑地上层数：3层
• 图纸设计深度：施工图
• 参考图纸：9张
• 设计年代：近代
• 生活供水设计：生活给水系统
• 生产供水设计：纯水系统
• 排水设计：污水系统
• 供水方式：市政供水
• 供水分区：无
• 排水体制：雨污分流
• 大样节点：卫生间
• 项目所在地：湖北

附件详情

• 资料目录
• 给排水设计说明

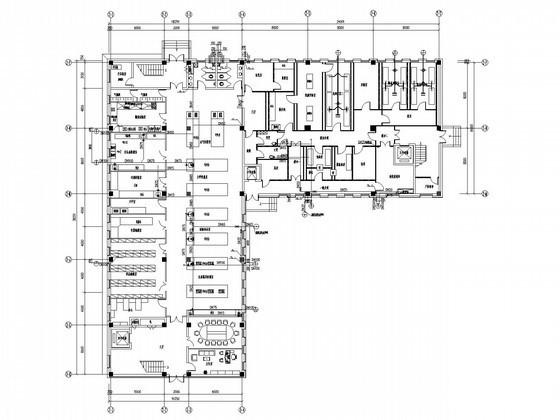

• 一层实验室给排水平面图
• 二层实验室给排水平面图
• 三层实验室给排水平面图
• 给水系统图
• 排水系统图
• 卫生间大样图
• 纯水系统图

附件详情

项目概要：该项目位于湖北,总共有三层实验室，一层为大动物实验室和功能实验室,二层为鼠实验室和功能实验室、三层为功能实验室,每层设相应辅助用房和办公区域；
设计范围：室内给水、排水。
，共计9张图纸

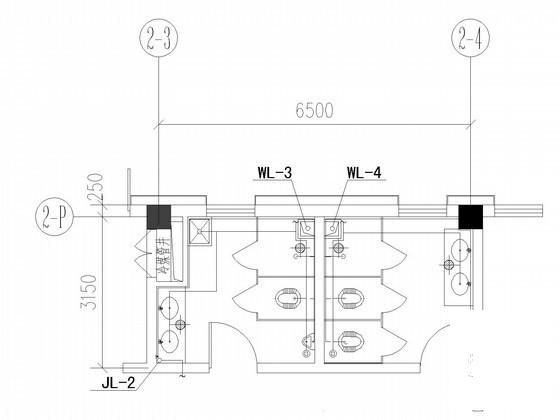

卫生间大样图

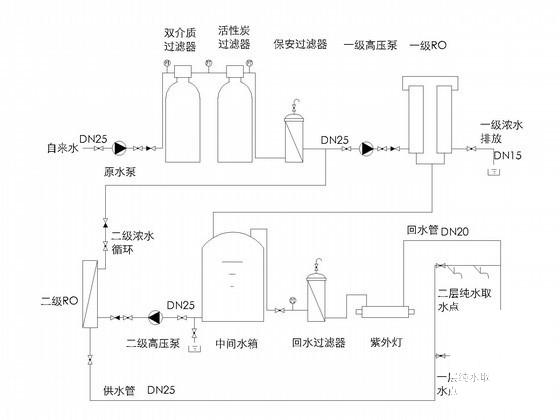

纯水系统原理图
