医院实验室空调通风CAD施工图纸
- 设计阶段：施工图设计
- 出图时间：近代
- CAD版本：CAD2000
- 参考图纸：13张
附件详情
该项目为某医院实验室改造，实验室所在建筑共26层，实验室位于第5、6层。冷源为本建筑的冷冻站，夏季提供7/12℃空调冷冻水，冬季提供55/60℃空调采暖热水。包含设计施工说明，平面图及剖面图。
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

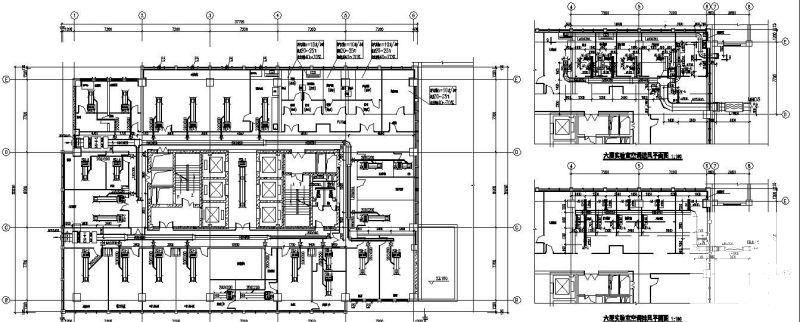

实验室施工图 - 1 -

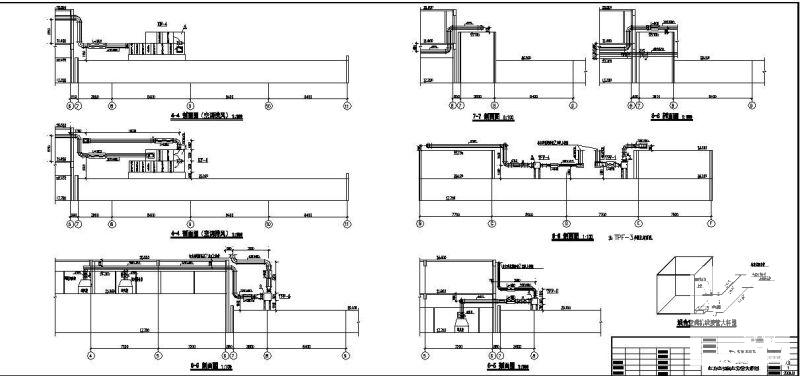

实验室施工图 - 2 -

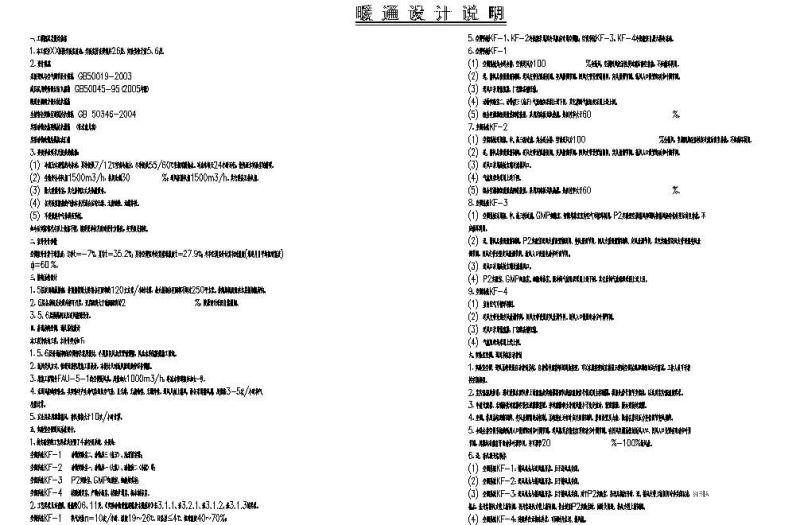

实验室施工图 - 3 -

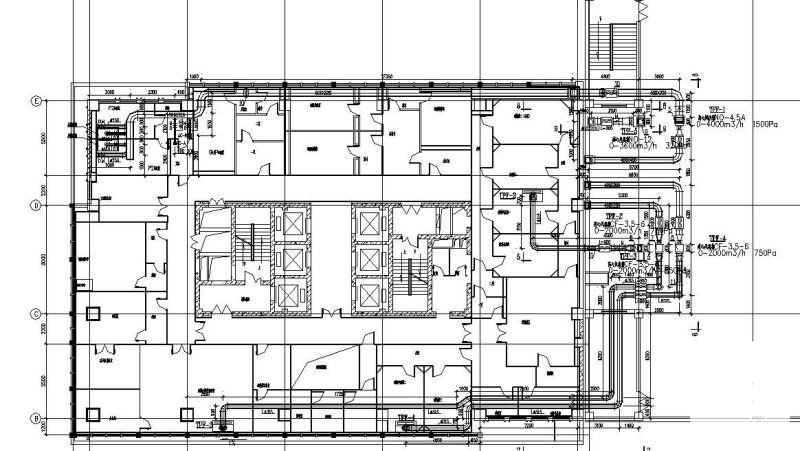

实验室施工图 - 4
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-04-27
- 评论次数：0
- 浏览次数：0
- 文件大小：3.41 MB
- 收藏次数：0
-
文件名称：
附件-995857988788896585750.rar
