一份医院门急诊综合楼空调通风CAD施工图纸

guiqulai

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：医疗
• 建筑高度类型：高层建筑
• 建筑设计面积：13459平方米
• 建筑地上层数：11层
• 建筑地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：25张
• 设计年代：近代
• 设计内容：空调,通风,防排烟,冷热源
• 冷热源：电动压缩式冷水机组
• 空调系统：空气-水系统,制冷剂系统
• 水系统：单式泵,变流量,双管制,闭式
• 节点大样：风机盘管,空气处理机组
• 项目所在地：安徽

附件详情

• 设计施工说明
• 设备材料表及图例
• 地下室 通风防排烟 平面
• 空调风平面
• 空调水平面
• 屋顶空调平面
• 屋顶空调设备基础平面
• 冷热水机组系统原理图
• 空调水系统原理图
• 防排烟系统原理图
• 走道剖面示意图
• 新风机组安装示意图
• 屋面风机安装示意图

附件详情

稿件为安徽某中医院门急诊综合楼空调通风设计施工图，建筑总面积约13459m。地下一层，建筑类别为设备用房、放疗室等，地上共11层，建筑类别为医院诊室、病房、医院办公室等。
设计范围：中央空调系统设计；机械通风系统设计；防排烟系统设计。

，图纸共25张。

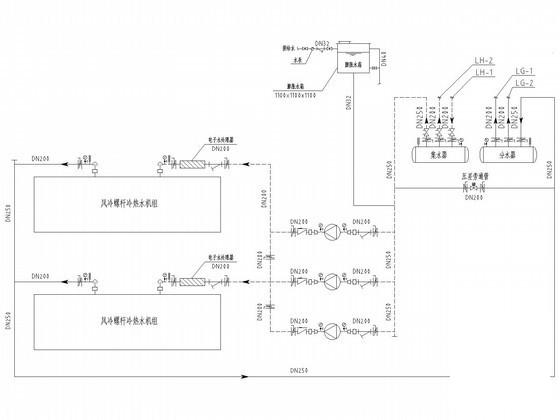

冷热水机组系统原理图

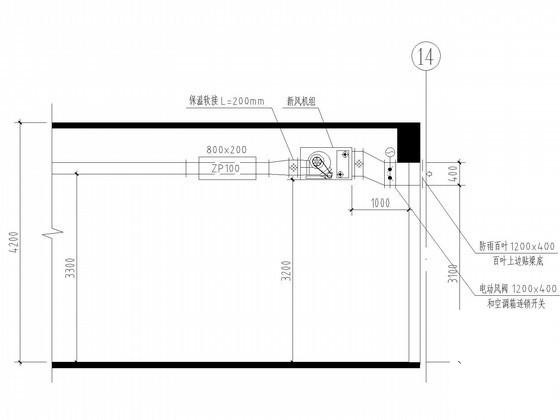

新风机组安装示意图

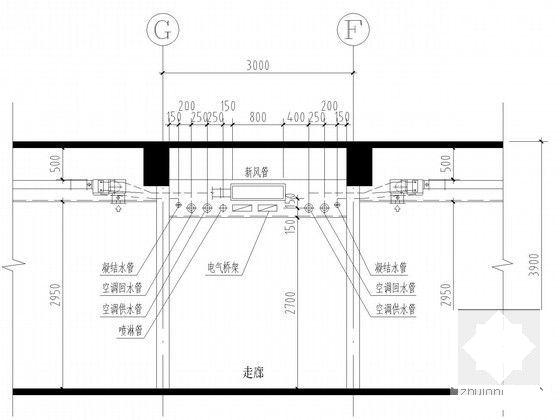

走道剖面示意图

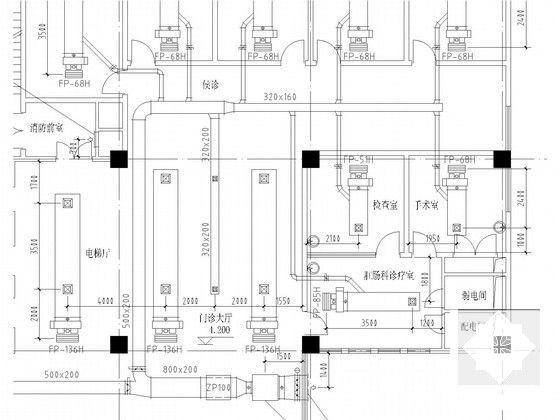

风管布置大样

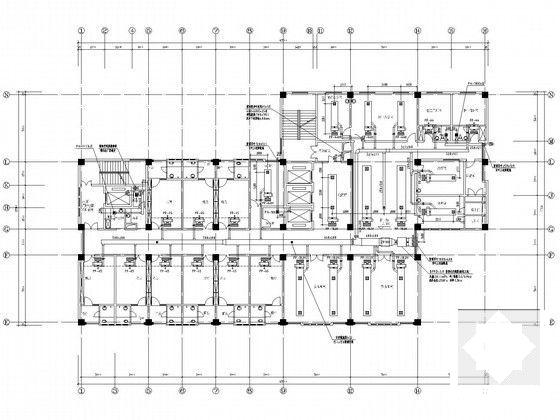

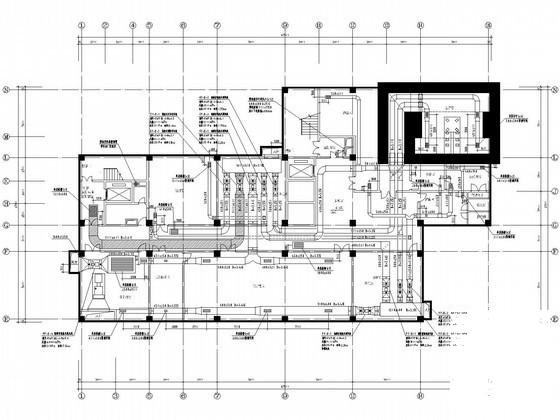

风管平面

空调水系统原理图

屋顶空调平面图

空调水管平面

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

第 6 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-2-18 09:01:32上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在暖通空调专区发帖交流相关知识。
