[CAD]27层商业办公综合楼空调通风设计施工图(大院图纸)

dfgaacc · 发表于 2020-2-25 21:59:37

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

附件设计说明：有
建筑类别：办公,商业
建筑高度类型：高层建筑
建筑设计面积：30000平方米
建筑地上层数：27层
建筑地下层数：1层
图纸设计深度：施工图
参考图纸：21张
设计年代：近代
设计内容：空调,通风,防排烟,冷热源,机房
冷热源：电动压缩式冷水机组,空气源热泵,空气调节器
空调系统：全空气系统,制冷剂系统
水系统：单式泵,双管制
节点大样：水箱,风机盘管,空气处理机组,管道支吊架
项目所在地：上海

附件详情

设计说明
施工说明
空调通风图例
订购设备或材料表
设备选型参数表
通风平面图

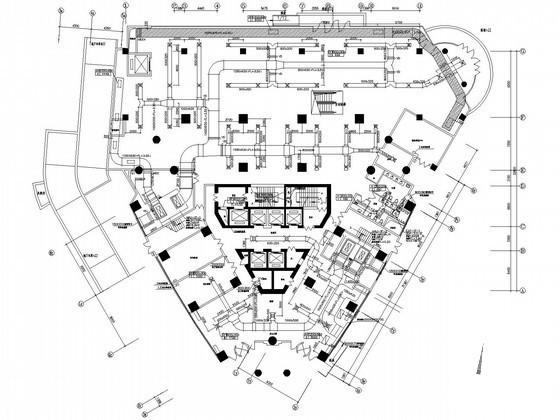

空调平面图
大屋面平面图

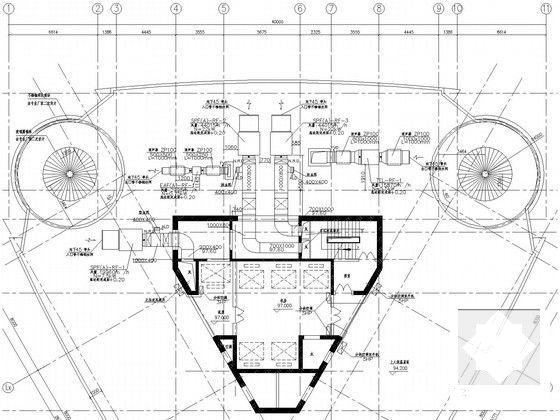

机房层平面图
空调水系统图

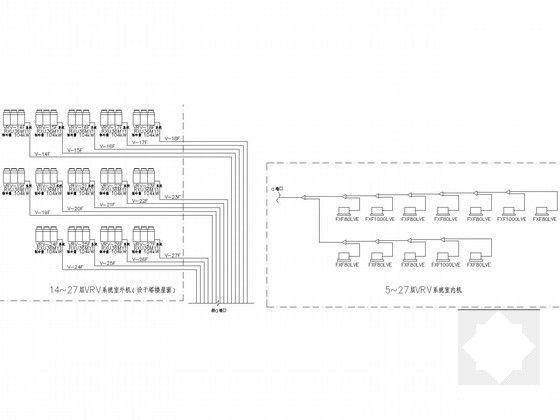

VRV系统流程图
防排烟流程图

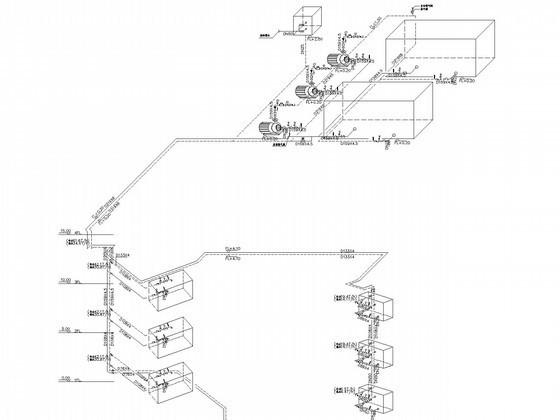

膨胀水箱配管图

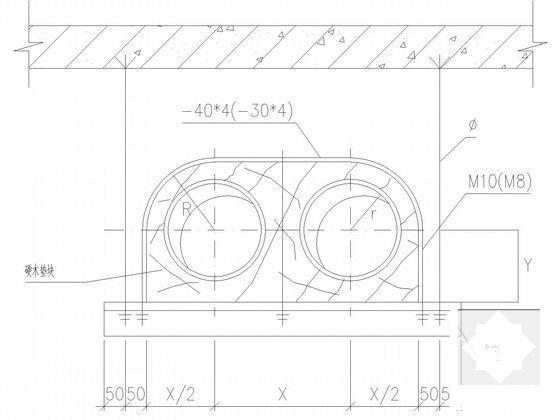

空调水管吊架详图

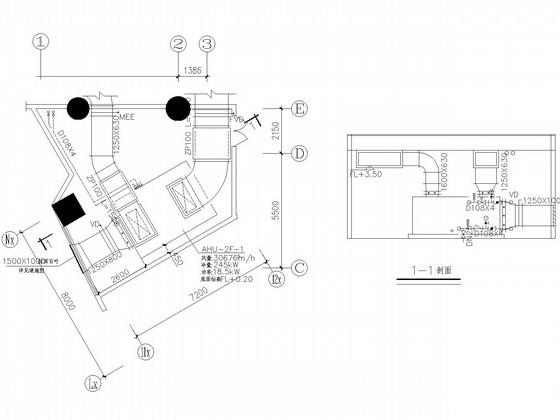

空调机房详图

附件详情

稿件为上海某商场办公综合楼空调通风设计全套施工图纸，国内知名设计院设计。大楼地上建筑面积为26584m2，地下建筑面积为4373m2，建筑高度94.5m。地下1层为汽车库（战时为地下人防，此部分由人防设计单位进行设计），地上1-3层裙房为商场，4-27层为大空间办公用房。

设计内容：
1. 地下汽车库通风兼排烟设计;
2. 裙房商场空调设计及过渡季节通风设计;
3. 办公用房空调设计;
4. 垃圾房、卫生间及开水间的通风设计；
5. 大楼的防排烟设计；
6. 电梯机层预留空调电源；

空调系统：裙房与办公楼分别设置独立的空调系统。裙房为采用风冷热泵机组的中央空调方式，办公楼由于层高缘故采用变频多联机系统。空调方式为裙房商场采用全空气系统，每层分设二个空调机房；办公楼每层设一套变频多联机，可独立控制……

，图纸共21张。
