附件设计说明:有
-
建筑类别:商业
-
建筑高度类型:多层建筑
-
建筑设计面积:106000平方米
-
建筑地上层数:4层
-
建筑地下层数:1层
-
图纸设计深度:施工图
-
参考图纸:15张
-
设计年代:近代
-
设计内容:空调,通风,防排烟,冷热源,机房
-
冷热源:空气调节器
-
空调系统:制冷剂系统
-
送风方式:散流器送风
-
项目所在地:江西
附件详情
一、项目概要:
该项目为江西南昌一商业街,由地下一层、地上四层组成的多层建筑,总建筑设计面积:10600m2,其中地上部分:8194m2,地下建筑:2406m2,建筑总高度:21.100m。图纸内容包含设计施工说明,主要设备材料表及图例,空调及通风平面图, 消防机械排烟系统原理图等...
二、空调系统:
1.冷热源:采用变制冷剂流量空调机组...
2.风系统:采用VRV系统...
三、通风排烟系统:
1.通风系统:地下层变配电室设机械排风系统。换气次数按设备发热量计算,排风通过一层侧墙百叶至室外排放,并设置机械补风系统;地下层水加热机房、车库设置机械排风系统;厕所设置机械排风系统;一层~四层在每层设置机械排风系统...
2.防排烟系统:本项目楼梯间均为封闭楼梯间,并均设置可开启外窗,可开启外窗每五层不小于2.0m2;地下车库设机械排烟系统,其机械排烟系统与机械排风系统合用,由车库入口自然补风;地上面积大于100m2的房间建筑专业均设置可开启外窗自然排烟,可开启外窗面积不小于该房间面积的2%;一层休息区连通二层的门厅并挑层至四层,由建筑专业在突出屋顶的侧墙上设置电动排烟窗自然排烟...
一层空调通风平面图
二层空调通风平面图
四层空调通风平面图
四层空调通风平面图
四层空调通风平面图
屋顶通风平面图
屋顶通风平面图
屋顶通风平面图
三层空调通风平面图

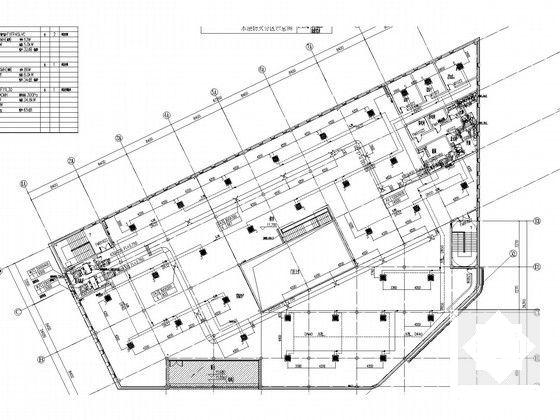

第 1 张图

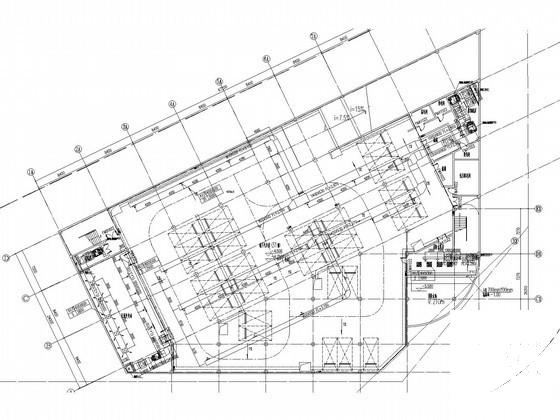

第 2 张图

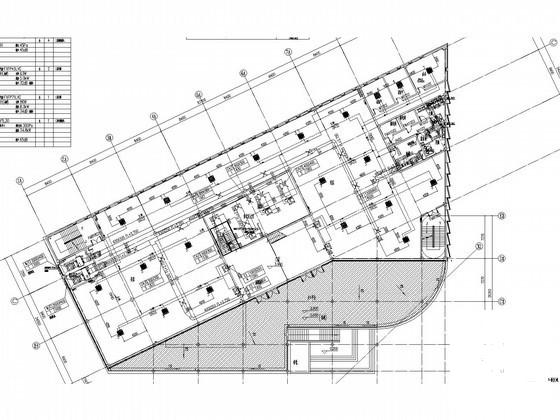

第 3 张图
第 4 张图

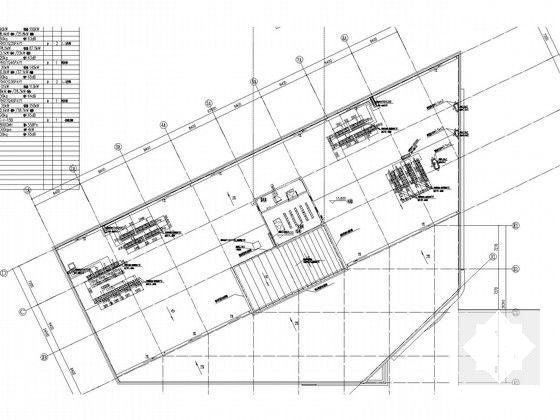

第 5 张图
第 6 张图 以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容
