多层厂房改造空调通风及防排烟系统设计CAD施工图纸（大院设计地源热泵）(dwg)

wulitou22 · 发表于 2020-5-25 22:36:58

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

设计说明：有
建筑类别：工业建筑
建筑高度：多层建筑
建筑面积：17403.2平方米
地上层数：6层
图纸设计深度：施工图
参考图纸：38张
设计年代：近代
设计内容：空调,通风,防排烟,冷热源
冷热源：水地源热泵
空调系统：空气-水系统
水系统：单式泵,定流量,双管制,异程式
送风方式：散流器送风
节点大样：集分水器
项目地址：上海

附件详情

一、项目概要：

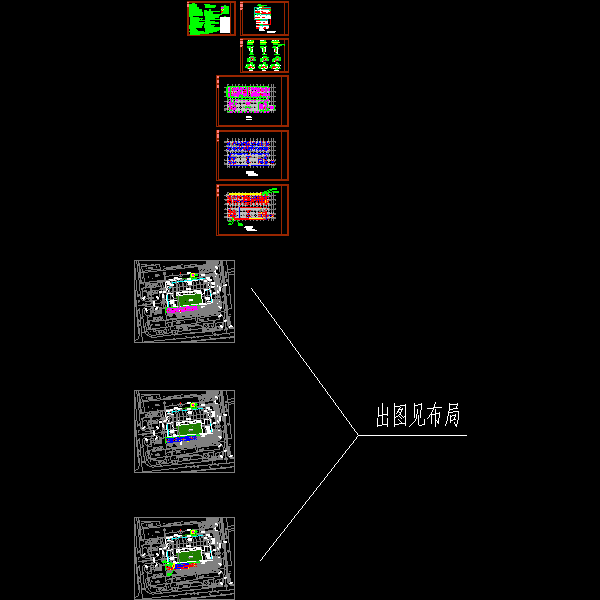

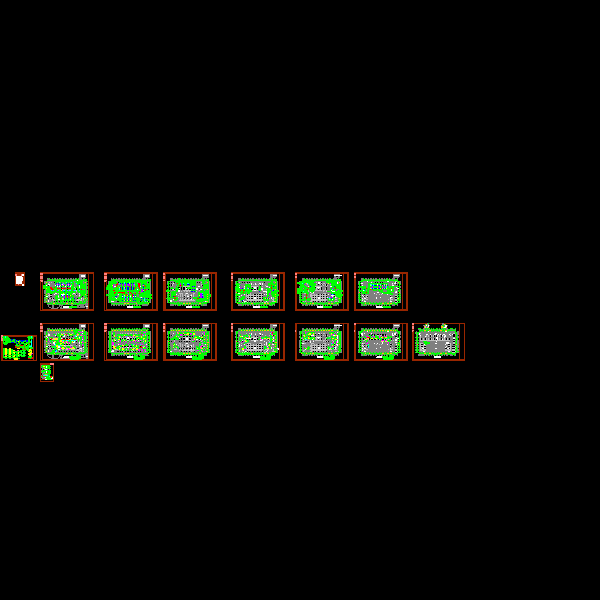

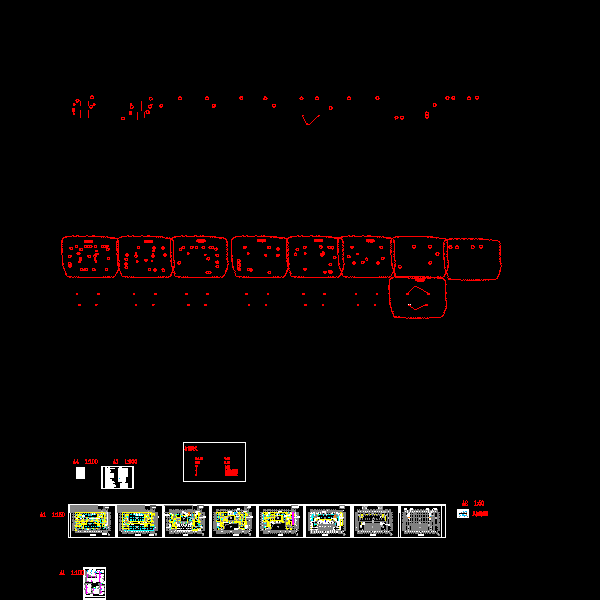

该项目位于上海市，是一厂房改造项目，建筑规模：地上６层,建筑高度２３.５米,总建筑面积17403.2平方米（其中原有建筑面积4900.0平方米，扩建建筑面积12503.2平方米）。图纸内容包含设计施工说明，主要设备材料表及图例，防排烟平面图，正压送风系统图，排烟系统图，空调系统原理图，空调水立管原理图，机组接管详图，空调风管平面图，空调水管平面图，制冷机房设备基础图，制冷机房设备定位图，制冷机房水管平面图，地源热泵地埋管系统图，室外地埋管干管连接平面图等...

二、空调系统：

1.冷热源：采用地源热泵机组...

2.风系统：采用风机盘管加新风系统...

3.水系统：一次泵定流量，两管制异程式系统...

三、通风防排烟系统：

1.该项目南侧疏散楼梯间利用外窗自然排烟，五层内可开启外窗总面积之和均大于2m, 且顶层设有不小于0.8m 的可开启外窗；
2.该项目北侧疏散楼梯间采用机械正压送风系统,送风机设在屋顶；
3.该项目内走道采用机械排烟系统,排烟风机设在屋面上；
4.一层北侧面积超100m 的无外窗的商铺；二层北侧面积超100m 的无外窗的办公室及三层北侧面积超100m 的无外窗的餐厅均采用机械排烟系统，排烟风机安装在四楼庭院的耐火极限超１小时不燃烧体维护的专用小室内；
5.一层南侧商业建筑面积大于500m ,采用自然排烟方式，排烟窗面积根据火灾模型计算；
6.二层南侧大空间办公室采用自然排烟,排烟窗可开启有效面积不小于办公室面积的2％；
7.房间面积大于100m 小于500m 的可对外开窗的房间，采用自然方式排烟，设置可开启有效面积不小于房间面积2％的排烟窗...
