多层丙类厂房空调通风及防排烟系统设计CAD施工图纸（数码涡旋多联机）(dwg)

renrenwa

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 设计说明：无
• 建筑类别：工业建筑
• 建筑高度：多层建筑
• 建筑面积：24118平方米
• 地上层数：3层
• 地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：34张
• 设计年代：近代
• 设计内容：空调,通风,防排烟,冷热源
• 冷热源：市政热网,空气调节器
• 空调系统：全空气系统
• 送风方式：散流器送风
• 特殊系统：数码涡旋多联机
• 项目地址：重庆

附件详情

该项目为重庆一厂房项目，总建筑面积为24118平方米 。建筑层数为地上三层，地下一层；建筑高度为10.8m；抗震设防烈度6度...

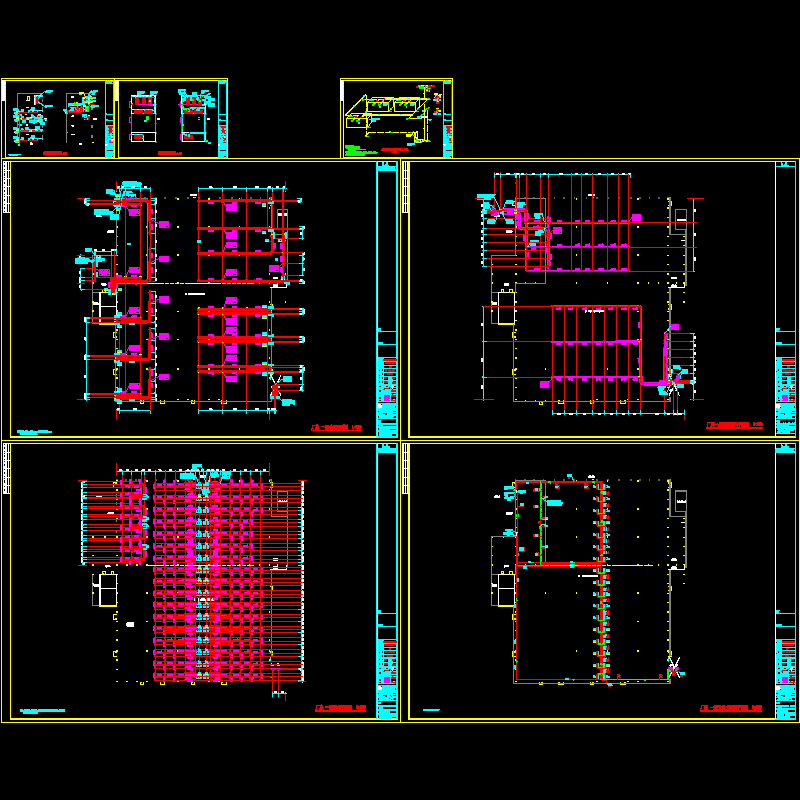

厂房一层空调水系统平面图

厂房一层空调新风平面图

厂房一层通风平面图

[重庆]多层丙类厂房空调及防排烟系统设计施工图（数码涡旋多联机）.dwg

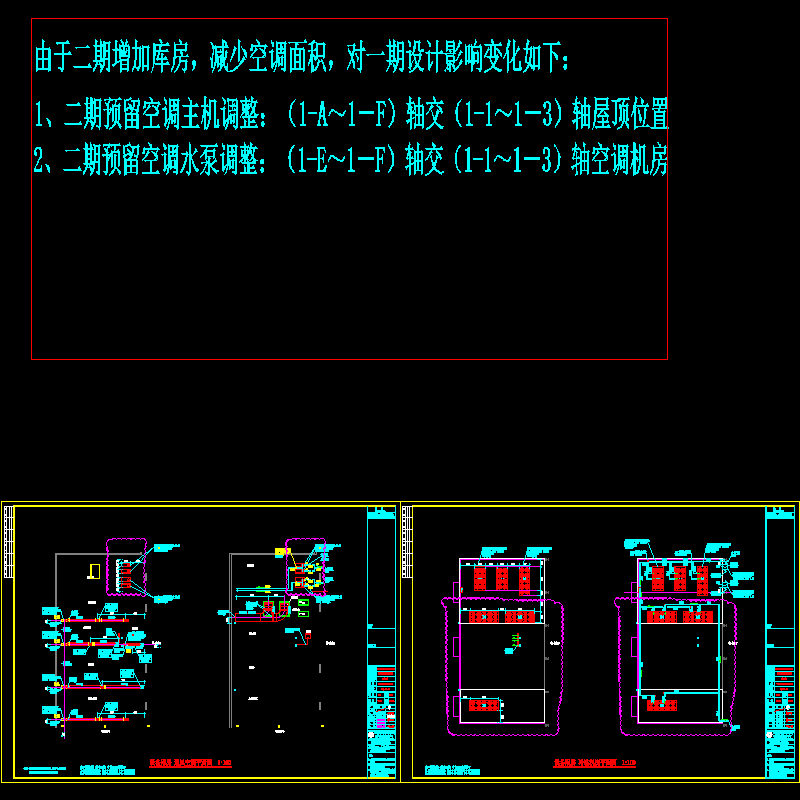

德尔福二期修改对一期影响－暖通_t6.dwg

德尔福通施改-20130425.dwg

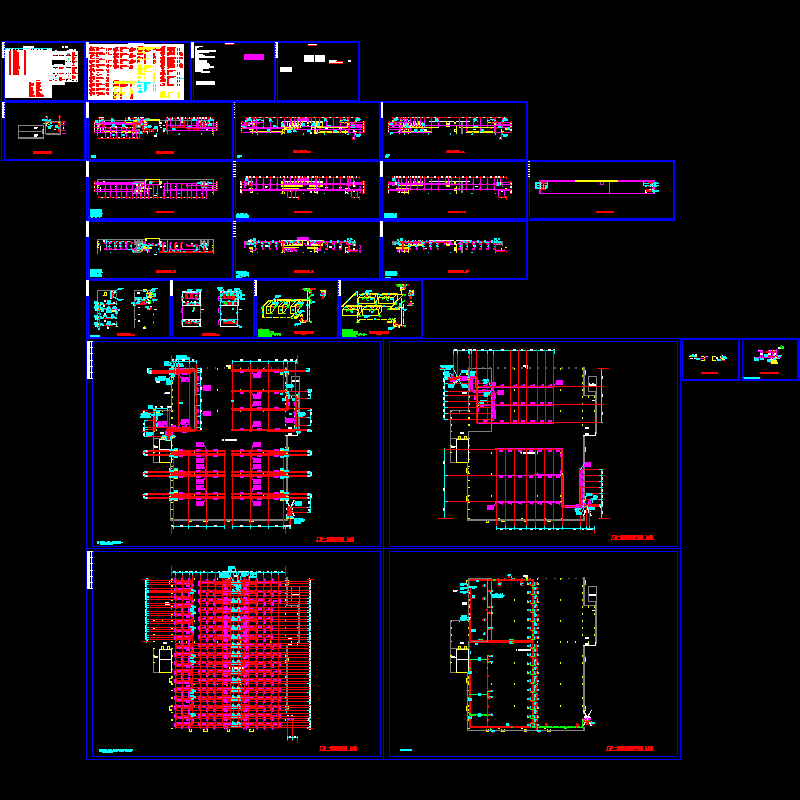

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
