一份交通信息综合办公楼空调通风及防排烟CAD施工图纸（多联机空调系统）

jxyy7788 · 发表于 2020-2-27 16:46:35

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

附件设计说明：有
建筑类别：办公
建筑高度类型：高层建筑
建筑设计面积：104784.09平方米
图纸设计深度：施工图
参考图纸：23张
设计年代：近代
设计内容：空调,通风,防排烟
冷热源：空气调节器
空调系统：制冷剂系统
送风方式：散流器送风
项目所在地：安徽

附件详情

一、项目概要：
总占地面积：104784.09平方米，建筑高度：49.35米...
二、冷热源：

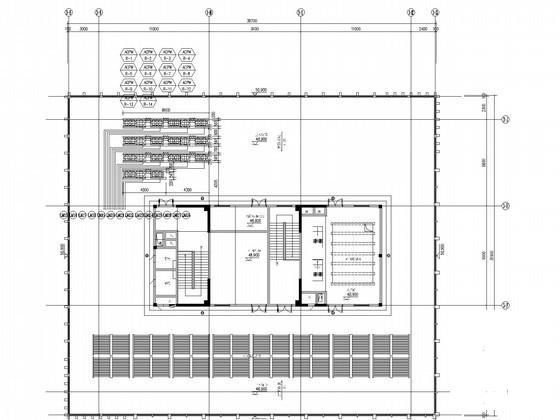

该项目采用多联机空调系统。多联机空调室外机设置在裙房和主楼屋顶...
三、空调系统：
1.该项目采用室内机加独立新风系统，新风由新风处理机处理后送入房间内。
2.部分房间采用分体式空调，预留分体空调电源...
四、通风排烟系统：

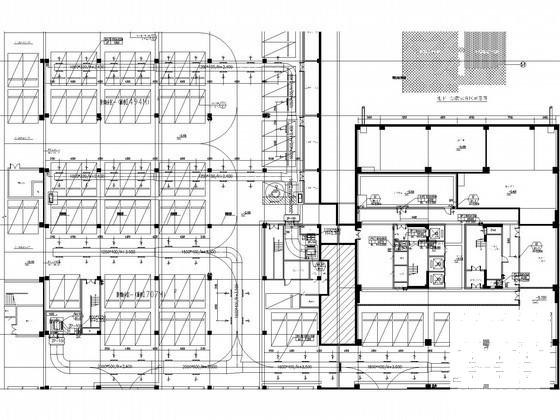

1.地下车库采用机械通风，与机械排烟共用一套系统，设双速风机，平时风机低速运行进行机械排风。
2.消防泵房设机械排风系统，自然补风。换气次数按不低于8次设计。
3.每个防烟分区单独设置一套排风兼排烟系统，其中无通室外车道或车道处设有防火卷帘的部分采用机械补风，补风量不小于排烟量的50%...

图纸共23张。
