一份5层科技服务办公楼空调及通风系统设计CAD施工图纸(多联机系统)

[复制链接]

0

主题

0

帖子

927

积分

超级版主

Rank: 8Rank: 8

积分
927
发表于 2020-2-27 16:34:22 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


  • 附件设计说明:有
  • 建筑类别:商业
  • 建筑高度类型:多层建筑
  • 建筑设计面积:13560 平方米
  • 建筑地上层数:5层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:9张
  • 设计年代:近代
  • 设计内容:空调,通风,防排烟,冷热源
  • 冷热源:空气调节器
  • 空调系统:制冷剂系统
  • 送风方式:散流器送风
  • 项目所在地:安徽

附件详情

  • 空调、通风工程施工图设计总说明
  • 主要设备材料表
  • 多联机空调系统示意图
  • 空调水管平面图
  • 消防及空调水管平面图
  • 空调机房大样图
  • ...

附件详情

一、项目概要:
项目位于安徽省,为一科技服务综合楼建筑,地下1层,地上5层,总建筑面积13560 m2,建筑高度为23.95m...
二、冷热源:
选用变制冷剂流量多联分体式空调机组...
三、空调系统:
1.方案设计室、客房、休息厅等采用多联机空调系统。
2.新风系统按楼层合理就近设置。
3.放映室、传达室等采用分体立柜式或壁挂式空调,便于独立控制...
四、通风排烟系统:
1.水泵房、变配电所设置机械通风系统。进风通过竖井从室外取风,排风也通过竖井出地面排放。
2.卫生间设置机械排风系统,排风经竖井出屋面或通过外百叶排放。
3.洗衣房设置独立的机械排风系统,排风通过外百叶排放。
4.会议室、学术报告厅等设置机械排风系统,维持系统压力平衡。排风通过外百叶排放。
5.地下车库通风采用自然通风方式,由建筑专业设置通风窗井...

图纸共9张。

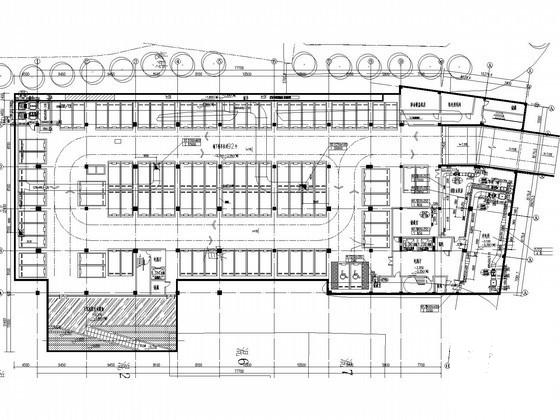

地下一层平面图

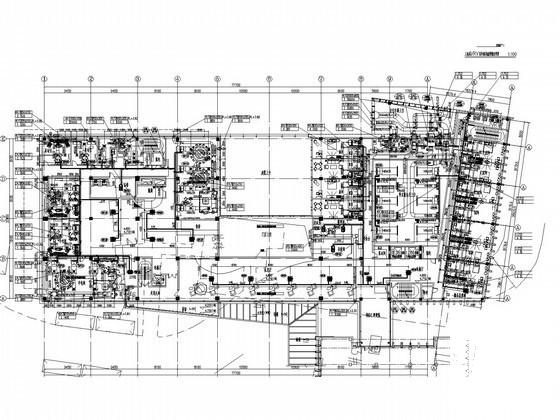

三层空调系统平面图

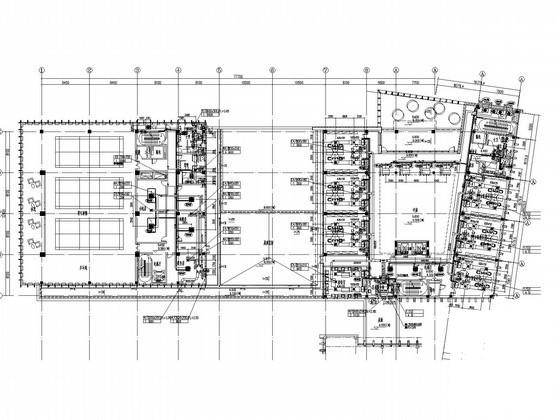

设备夹层和机房平面图

第 1 张图
第 1 张图
第 2 张图
第 2 张图
第 3 张图
第 3 张图

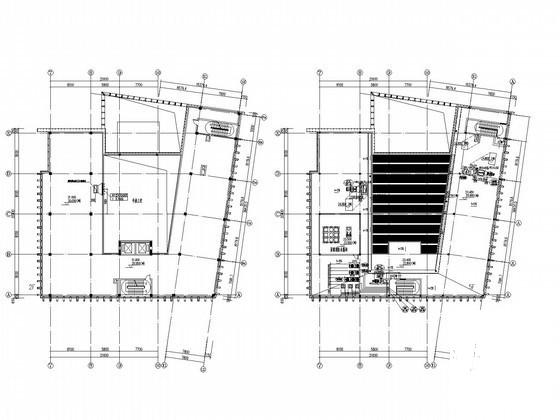

第 4 张图
第 4 张图
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容
