一份商业办公塔楼及裙楼空调通风系统设计CAD施工图纸（负荷计算）(直流变频多联机)

kkll9988

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：办公
• 建筑高度类型：高层建筑
• 建筑设计面积：196660.28平方米
• 图纸设计深度：施工图
• 参考图纸：44张
• 设计内容：空调,冷热源
• 冷热源：电动压缩式冷水机组
• 项目所在地：重庆

附件详情

一、项目概要：
该项目总建筑面积为196660.28m2，其中8#/9#楼在本次的设计范围内空调净面积为38746m2....
二、冷热源：
采用全直流变频多联机组提供冷热源...
三、空调系统：
1.空调室内机：采用天花板内藏风管式。
2.各房间采用室内机＋中央预设新风风道...
四、新风系统：
1.所有空调面积内换气次数按1次/h计。
2.个人人均占有新风量按20m2/h计。
3.该项目采用中央集中引进新风，设置新风土建立管井自楼顶将新风引至各个功能区域...

图纸共44张。

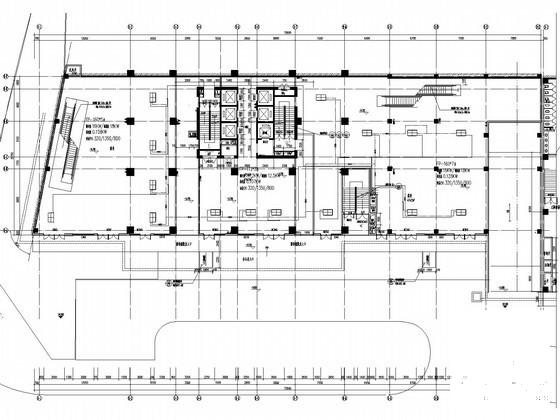

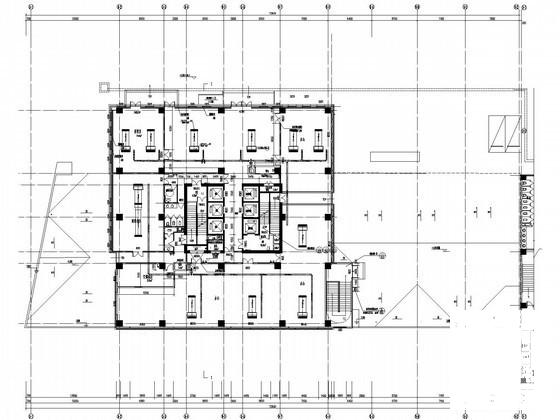

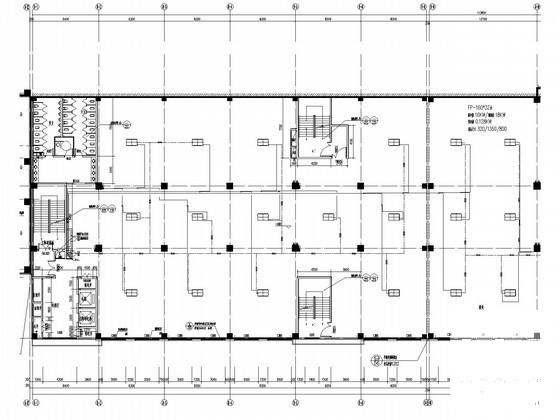

空调平面图

水管平面图

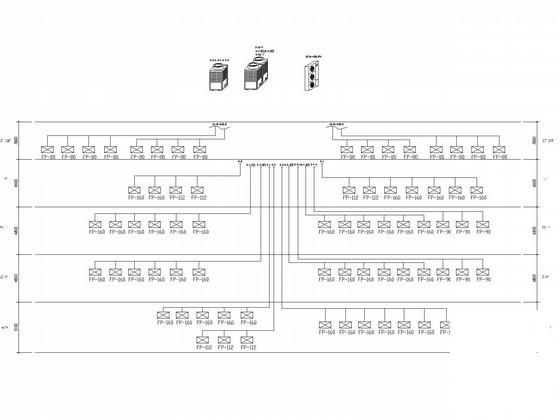

系统图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-2-26 09:50:22上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在商业建筑专区发帖交流相关知识。
