一份11层办公楼多联机空调系统设计CAD施工图纸

kack5566

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：办公
• 建筑高度类型：高层建筑
• 建筑设计面积：14716平方米
• 建筑地上层数：11层
• 建筑地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：24张
• 设计年代：近代
• 设计内容：空调,通风,防排烟
• 冷热源：空气调节器
• 空调系统：制冷剂系统
• 送风方式：散流器送风
• 项目所在地：江西

附件详情

• 设计施工说明
• 空调通风图例
• 空调平面图
• 空调通风平面图
• 主要设备性能参数一览表
• ......

附件详情

一、项目概要：
综合楼总建筑面积为14716m2，共地下一层，地上十一层，建筑总高度为43.96m......
二、空调系统：
本楼空调面积约为11350m2。夏季冷负荷约1485KW，冬季热负荷约1150KW。
本楼空调系统全部采用变制冷剂流量的多联机空调系统
局部重要的楼层设置新风系统，新风机选用全热交换新风机组......
三、通风排烟系统：
1.卫生间： 10次换气量/小时。
2.地上各层公共卫生间、吸烟室设独立机械排风系统。
3.各层走道长度均小于60米，考虑自然排烟,走道两头的开窗面积满足规范要求......

图纸共24张。

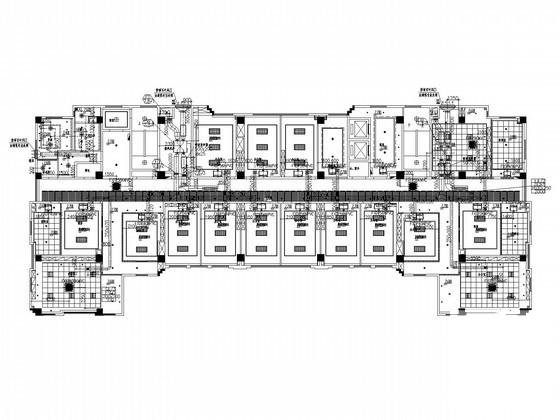

风管平面图

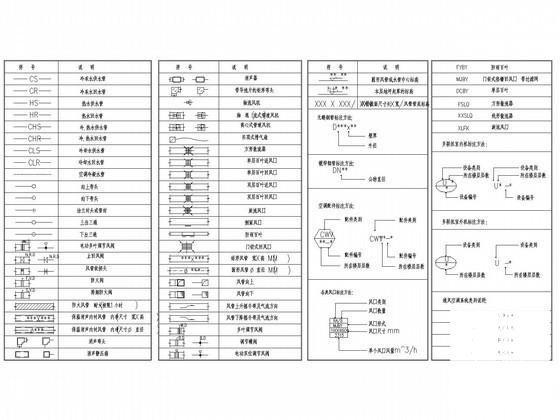

空调通风图例

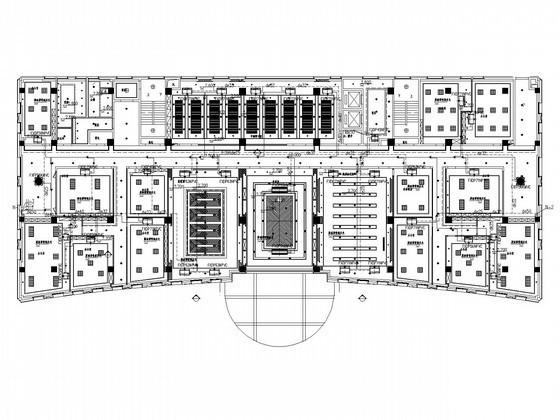

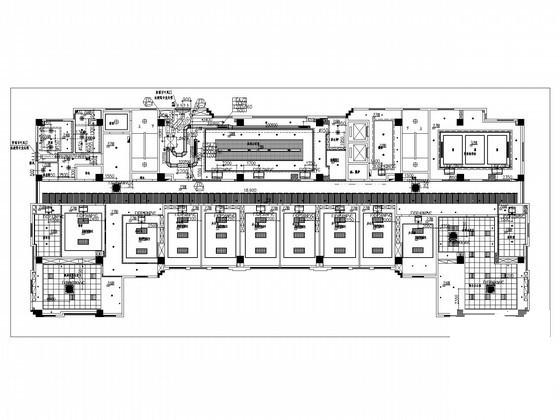

通风平面图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
