一份7层CAD施工图书馆多联机加新风系统(暖通空调专业)

bb5566

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 设计说明：有
• 建筑类别：文化
• 建筑高度：多层建筑
• 建筑面积：3328平方米
• 地上层数：7层
• 图纸设计深度：施工图
• 参考图纸：13张
• 设计内容：空调,通风
• 冷热源：空气源热泵
• 空调系统：制冷剂系统
• 送风方式：侧面送风,散流器送风

一、设计内容

该项目是针对XX图书馆博物馆XX分馆，XX区文联XX街道服务中心XX区青年中

心XX书苑二期改扩建工程进行暖通空调专业的设计。工程建筑面积3328平方米。

二、空调系统

该项目采用多联机空调系统。空调的室外机设设置在每层的窗外，室内机采用风管式室内机，1-3层空调室内机下送风，利用吊顶回风。4-7层空调室内机侧送风，下回风。风管式室内机与室内装饰相配合。该项目使用新风换气机提供新风，每层设置一台新风换气机。1-3层的新风送风形式为下送下回。4-7层的新风换气机吊装在楼道内，新风送入各房间后和空调室内机共用一个风口送风，新风换气机的排风口设置在楼道内。

图片展示：

一层空调平面图

二层空调平面图

五层空调平面图

二层空调风平面图

空调系统图

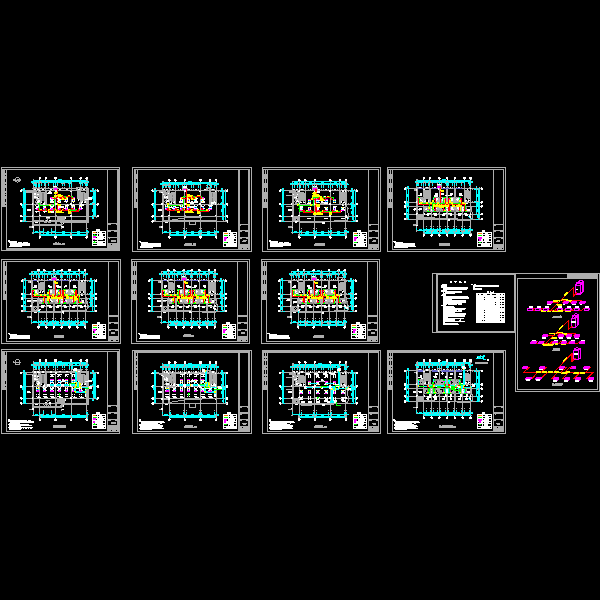

缩略图

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
