茶楼通风空调CAD图纸(风机盘管加新风系统)(dwg)

ttffdd7788

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

该项目空调设计内容: 　　(1)地下室及设备用房平时通风,火灾时排烟设计. 　　(2)一至三层集中空调设计. 　　地下室设备用房采用机械送排风方式,换气次数为8次/h. 　　冷热源由设于地下车库的冷冻站提供7/12°c低温冷冻水和50/45°c空调热水.夏季空调设计冷负荷为200kw冬季空调设计热负荷为160kw. 　　(1) 大厅采用全空气空调系统，设组合式空调机组，气流组织采用接散流器顶送顶回方式. 　　(2) 房间采用风机盘管加新风系统，采用高静压卧式暗装风机盘管接散流器顶送顶回;新风系统每层均设.

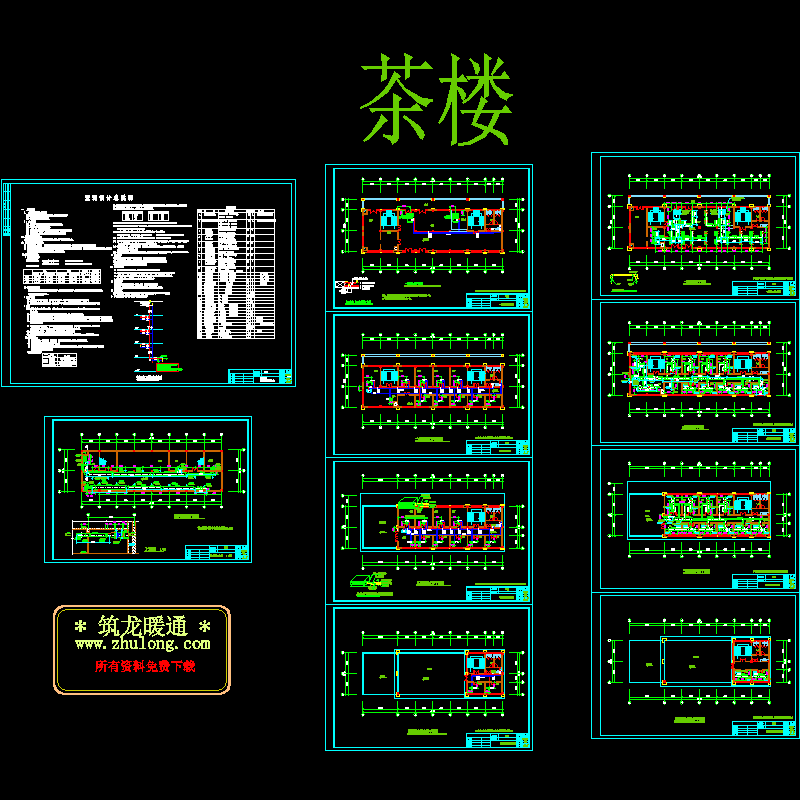

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
