净化车间空调系统设计CAD施工图纸(风机盘管)(dwg)

jxyy7788

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 设计说明：有
• 建筑类别：工业建筑
• 建筑高度：多层建筑
• 图纸设计深度：施工图
• 参考图纸：20张
• 设计年代：近代
• 设计内容：空调, 洁净
• 洁净等级：十万级
• 项目地址：广东

附件详情

一 、工程概述
厂房为多层建筑物，五层高。施工在2楼，洁净车间及更衣换鞋室面积约为2530m2，洁净等级为十万级，设计温湿度25±3℃，60±10%，建筑物层高4.1米, 大粱底高3.1 米; 洁净车间设计天花高度2.5米。

二、空调系统
背光车间、车间办公室和老化室洁净等级位为十万级，设计温湿度25±3℃，60±10%；设计换气次数为18次/h；系统空调设二台新风量11000CMH，冷量170kw，加热60kw、加湿量70kg/h的恒温恒湿洁净全新风风柜把经过风柜处理的新风送入车间静压层。
更衣室、缓冲间、办公室，成品包装室为普通空调，设风机盘管系统送风。
三、系统温度控制：
根据室内温湿度值优先控制新风柜冷、热水阀门开度；若室内温度超过设定值而新风柜已满负荷，则启动干表冷泵，开通干表冷器水系统，并根据板换热端设定出水温度值来调节冷端冷水流量从而控制出水温度。通过控制板换出水温度来降温；板换出水温度要设置下限值，其值通过室内温湿度计算所得（16～19℃），以防止干表冷器结露；

编制于2011年，图纸共20张。

二楼洁净车间空调布置图

二楼洁净车间水管布置图

第 1 张图

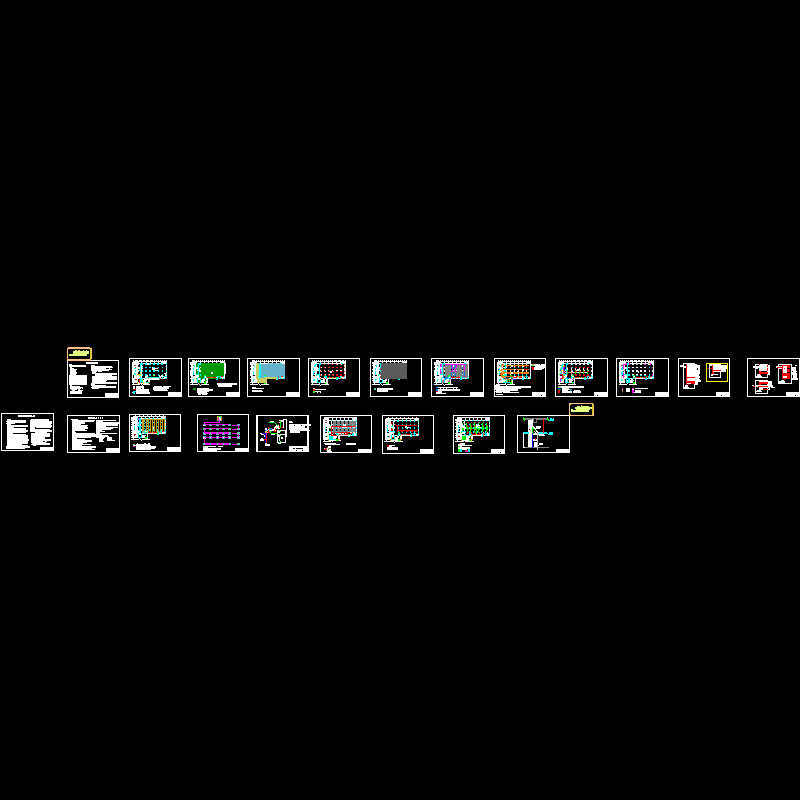

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
