口服液车间净化空调设计CAD图纸(dwg)

bb5566

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 设计说明：有
• 建筑类别：工业建筑
• 参考图纸：16张
• 设计内容：通风,洁净

附件详情

该工程项目为一个糖浆、口服液车间，根据工艺生产要求,生产车间洁净区空调系统净化等级为十万级。
洁净空调系统空气处理流程:一次回风与新风混合后,经初效过滤器,表冷器,离心通风机,蒸汽加热器 ,蒸汽加湿器,中效过滤器,高效保温送风口,最后洁净空气被送至净化房间.
洁净空调系统气流组织:洁净空气经吊顶上高效保温送风口上送风.回风采用回风柱房间下侧对角回风方式.

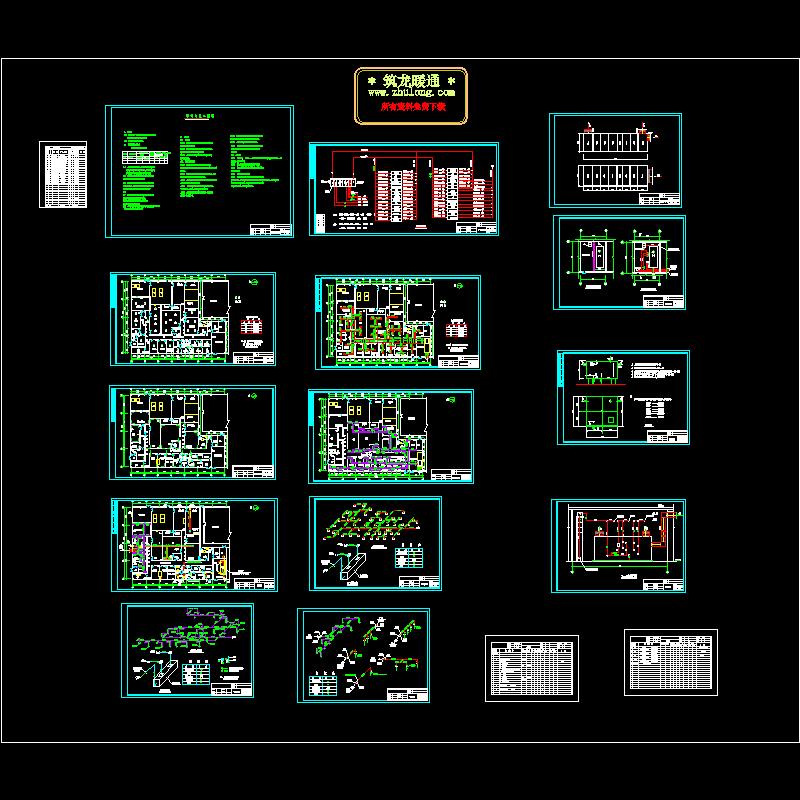

第 1 张图
