2层医药车间净化空调CAD施工方案图纸

[复制链接]

0

主题

0

帖子

1217

积分

超级版主

Rank: 8Rank: 8

积分
1217
发表于 2020-3-30 16:34:55 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


  • 设计说明:有
  • 建筑面积:4500平方米
  • 地上层数:2层
  • 图纸设计深度:施工图
  • 参考图纸:20张
  • 设计内容:空调,通风,洁净
  • 空调系统:全空气系统
  • 洁净等级:万级
  • 全空气系统:定风量
  • 送风方式:散流器送风
1.该资料是根据GMP及生产工艺要求进行的,洁净区设净化空调系统,一般区设舒适性空调系统,空压、制水、空调机房设热水采暖。
净化空调系统采用定新风、定风量集中式空调系统,洁净级别为万级,洁净空调房间气流组织均采用顶送风侧下回风或排风与顶
送风顶回风或排风相结合的气流组织形式,空气经过初、中、高效三级过滤器送入房间,房间换气次数为25次/小时。洁净区相对
一般区保持>15Pa的正压,排风房间相对其它洁净房间保持负压。洁净空调系统空调室内温湿度参数:夏季:室内温
度:24±2℃,相对湿度:55±10%;冬季:室内温度:20±2℃,相对湿度:55±10%
舒适性空调系统:定新风、定风量、集中式空调系统。空调室内参数:夏季:室内温度:24±℃,
相对湿度:55±10%;冬季:室内温度:20±℃,相对湿度:55±10%。
2. 本车间空调系统最大小时用冷量:880kW,最大小时用热量:570kW;冷冻水供回水温度为:7/12℃,
空调系统用冷由车间制冷系统供应,空调系统用蒸汽由市政蒸汽管网提供。
3. 空调系统最大小时用汽量为:1.3t/h,所需蒸汽压力为:0.2MPa(由厂区蒸汽管网0.6MPa减压后制备)。

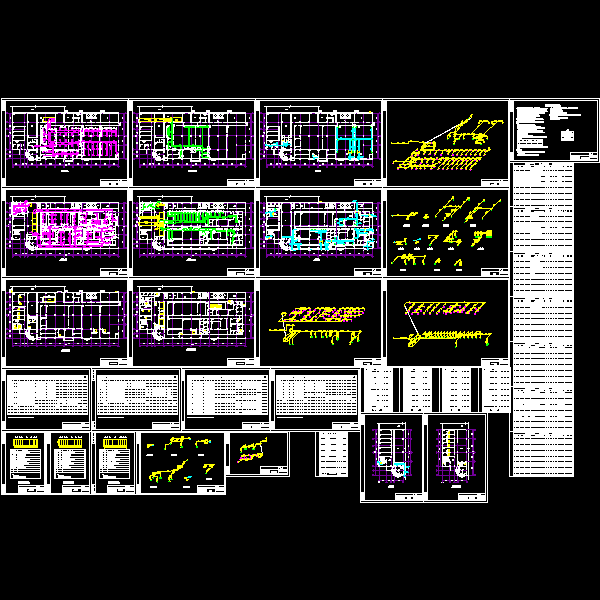

图片展示
一层空调送风平面图
一层空调回风平面图
二层空调送风平面图
二层空调新、回风平面图
二层屏风平面图
空调风系统图
三层设备布置平面图


净化车间施工方案 - 1
第 1 张图
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

温馨提示:该资料由网友于2020-3-30 16:34:55上传分享,您可以下载该资料进行学习和参考,如有侵权内容或者违法行为,请及时联系站长删除,如有疑问,您可以在暖通空调专区发帖交流相关知识。

附件2099v11e2e0c1edffefsc02.dwg

2.43 MB

下载  售价: 100 积分    赚积分
