[CAD]药厂GMP改造净化空调图纸(固体制剂车间).dwg

ttyyuukl1

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情 本项目空调总面积为923m ，夏季设计冷负荷为310KW，冬季设计热负荷为110KW,建筑平面平均冷指标为336w/m ,建筑平面热负荷为120W/m .空调系统的划分如下： 　　 （1）综合制剂车间一层（液体制剂车间）为JK-1系统；洁净级别为10万级； 　　 （2）综合制剂车间四层（丸剂车间）为JK-2系统；洁净级别为30万级； 　　 （3）综合制剂车间五层（固体制剂车间）为JK-3系统；洁净级别为30万级； 　　 （3）前处理车间送风控制区为JK-4系统，无洁净级别； 　　 （3）其余部分房间为一般区域，局部房间排风。

2002-001-04-001(003~004).dwg

2002-001-04-002.dwg

2002-001-04-005~007.dwg

2002-001-04-008~011.dwg

2002-001-04-012,14,16.dwg

2002-001-04-013,15,17.dwg

2002-001-04-024.dwg

2002-001-04-025(027~029).dwg

2002-001-04-026.dwg

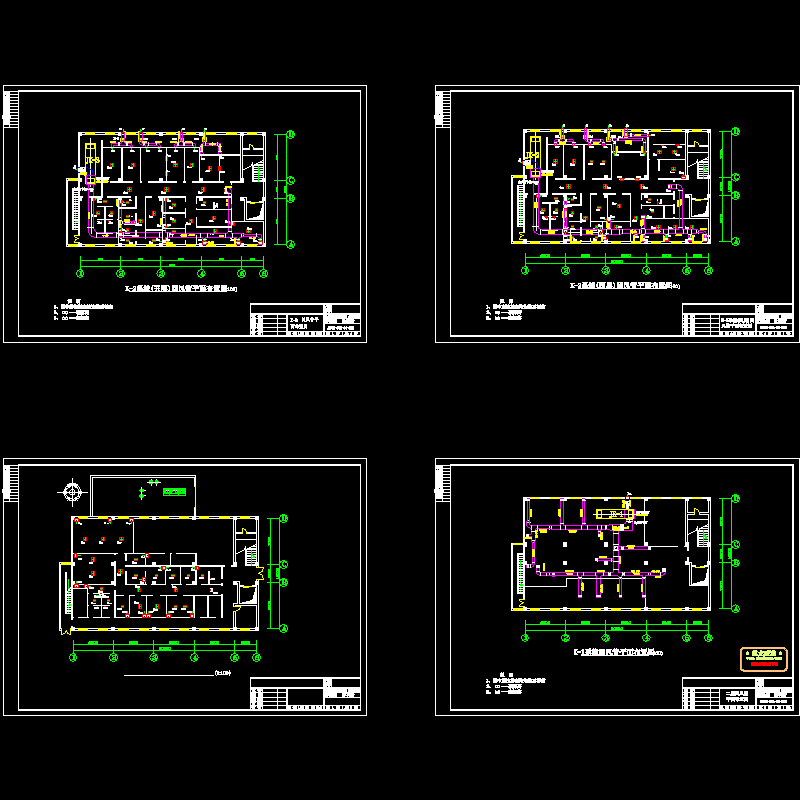

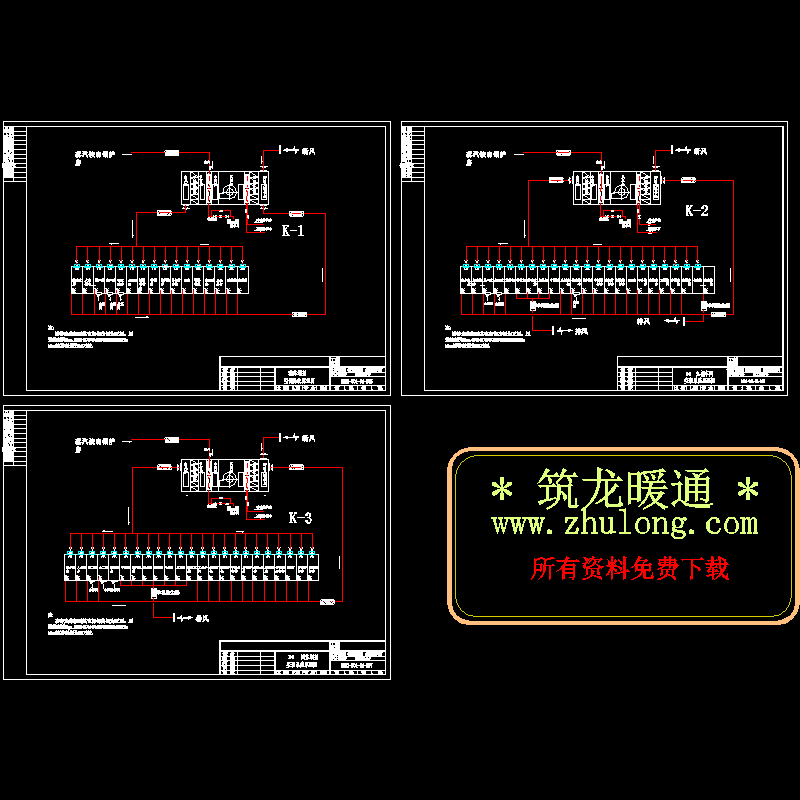

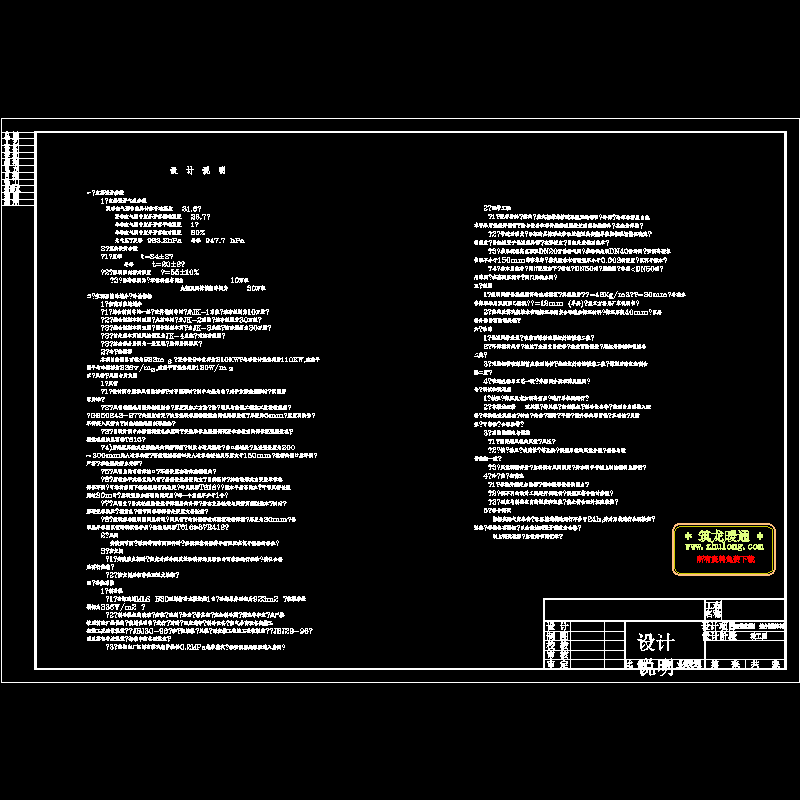

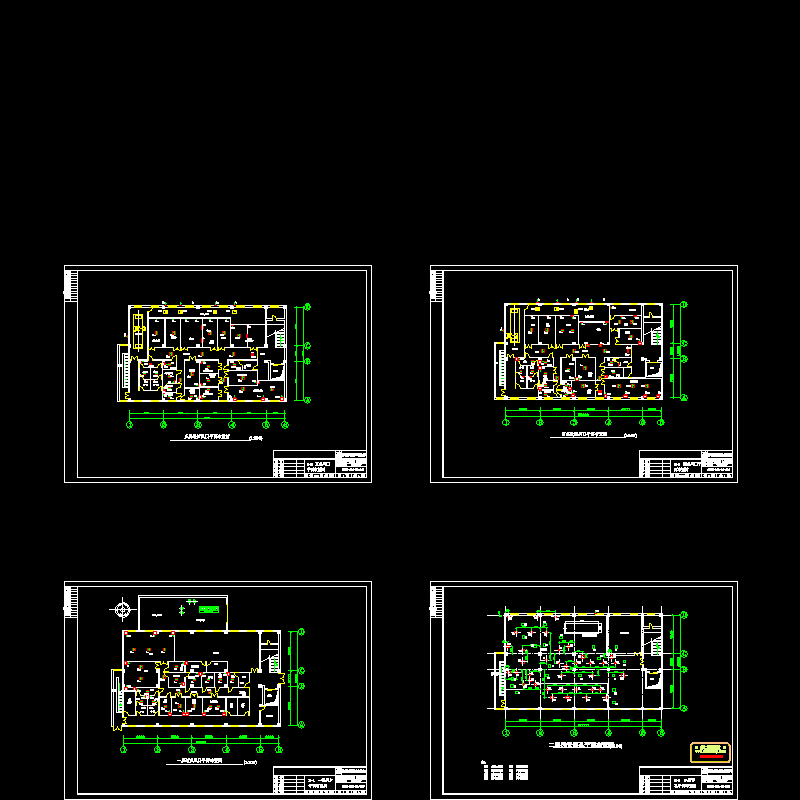

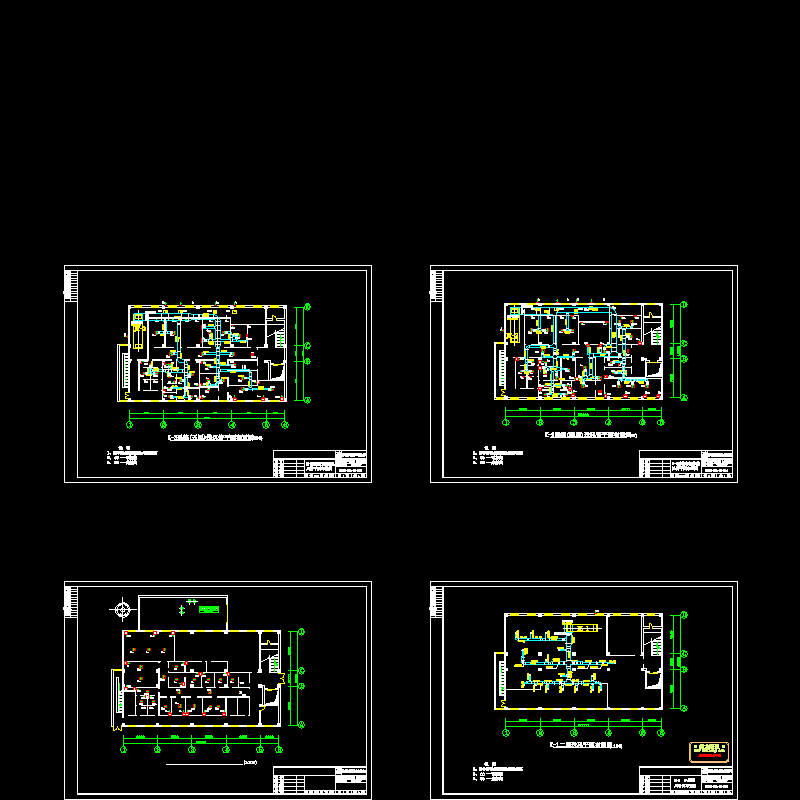

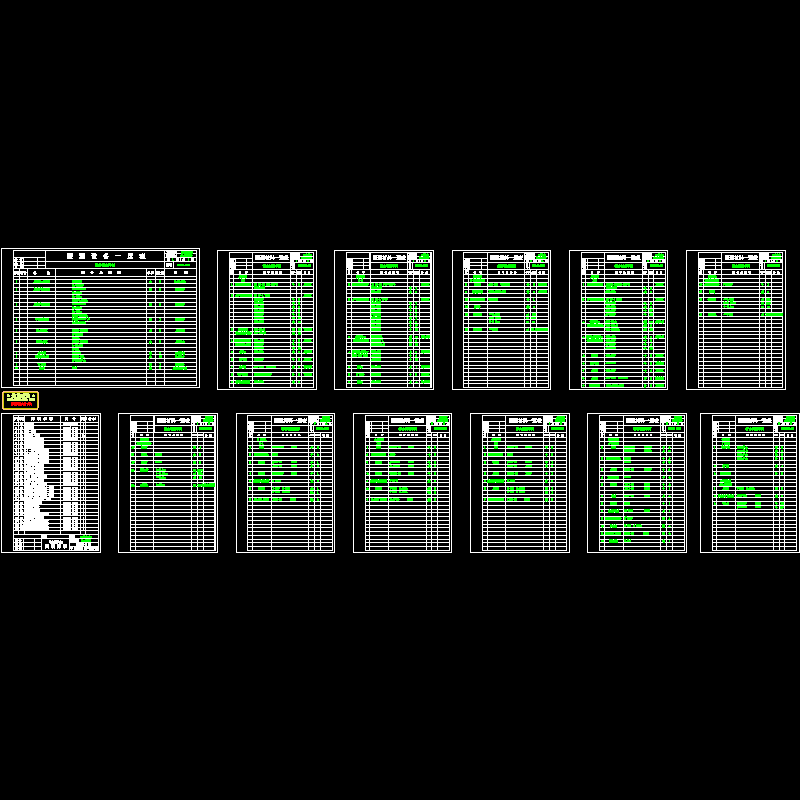

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
