米酒生产车间净化空调CAD初设图纸

[复制链接]

0

主题

0

帖子

1188

积分

超级版主

Rank: 8Rank: 8

积分
1188
发表于 2021-3-26 20:49:17 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


  • 设计说明:有
  • 建筑类别:工业建筑
  • 图纸设计深度:方案(初设图)
  • 设计内容:空调,通风,洁净
  • 空调系统:全空气系统
  • 洁净等级:万级,十万级

附件详情

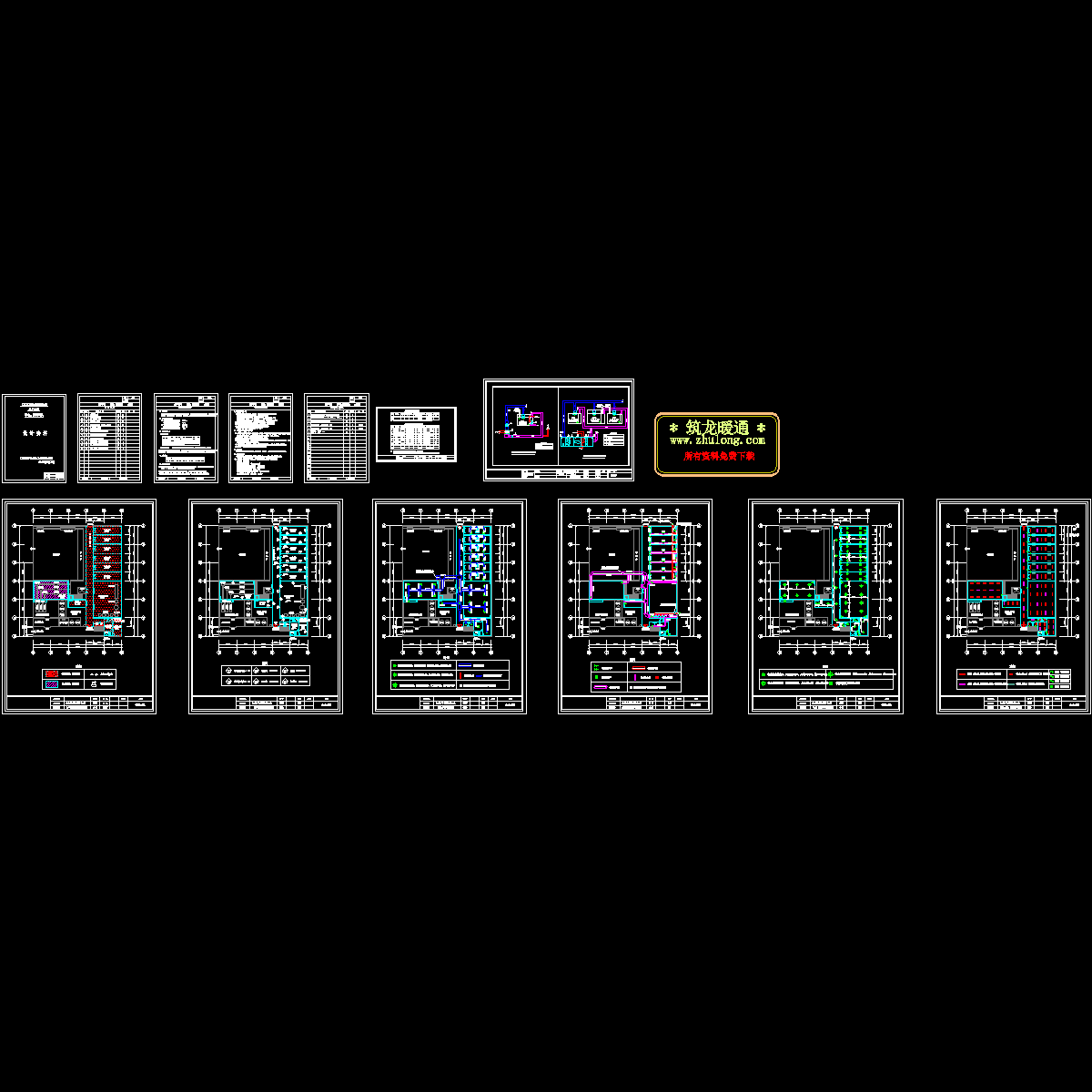

某米酒生产车间净化空调图
该资料是根据GMP及食品行业生产工艺要求进行,生产车间净化区域主要包括男、女更衣室、清洗消毒室、清洗浸泡车间、蒸饭车间、拌曲车间、灌装车间以及发酵车间等。其他区域暂不考虑。
冷热媒来源 : 整个净化区空调设置大体分为两个区。其中发酵间单独为一个区域。发酵间采用管道机加加压风机的形式,每个可单独控制。另外的净化区域采用风冷净化空调处理机组提供冷热源。其中发酵间区域空调机组为吊挂式,另外区域空调机组为落地式,放置于二层夹层。

2

3

车间净化空调 - 1
第 1 张图
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

附件2099v11eww1dwewwcce2fce.rar

304.88 KB

下载  售价: 100 积分    赚积分
