生产基地室外工程电气初设CAD初设图纸

搜索更多资源
  • 建筑类别：其他
  • 建筑设计结构形式：其他结构
  • 图纸设计深度：方案（初设图）
  • 图纸设计格式：CAD2000
  • 设计年代：近代
  • 接地方式：TT
  • 项目所在地：重庆
  • 强电设计：供配电系统,电气照明,其它
  • 弱电设计：其它

该附件为生产基地室外工程电气初设图纸。

概况：
该附件为重庆汽车座椅生产基地建设项目室外工程。
该项目中室外线路若穿建筑物台阶，施工中应注意施工顺序，即先进行室外管线预埋，再做室外台阶。
各单体进线处预埋的入户管均已各单体标注为准。

设计范围：
室外电力、弱电、照明平面布置

部分图纸摘录：

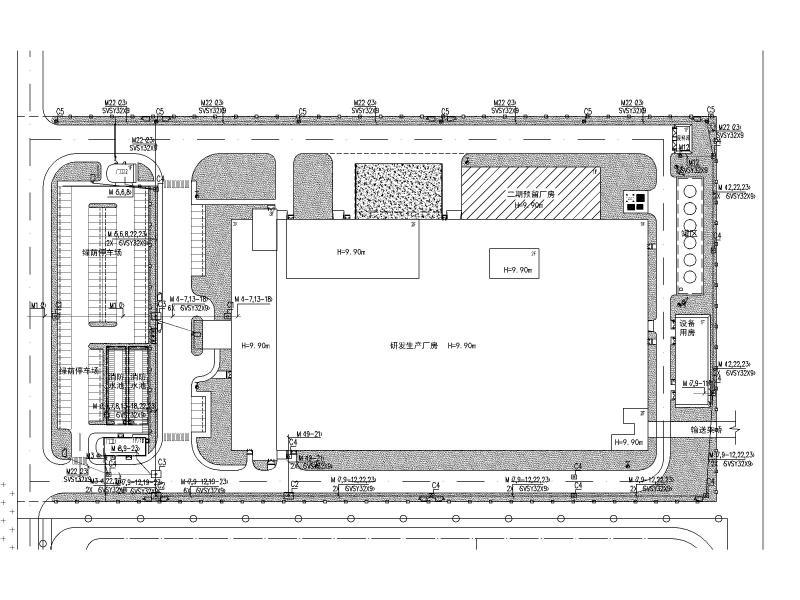

室外电力平面图

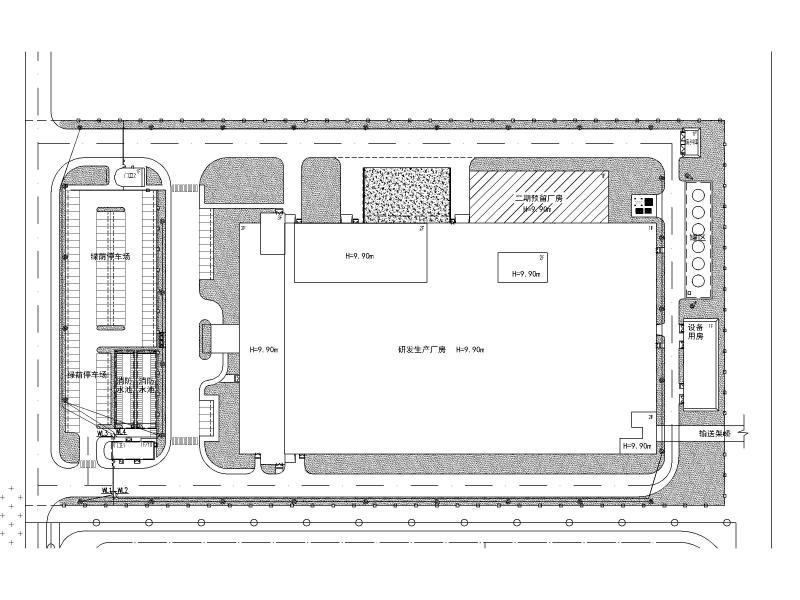

室外弱电平面图

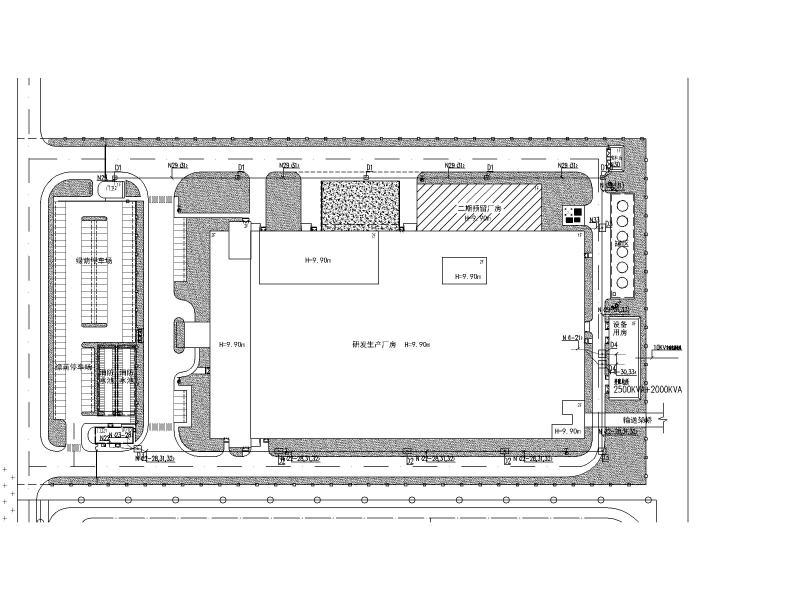

室外照明平面图

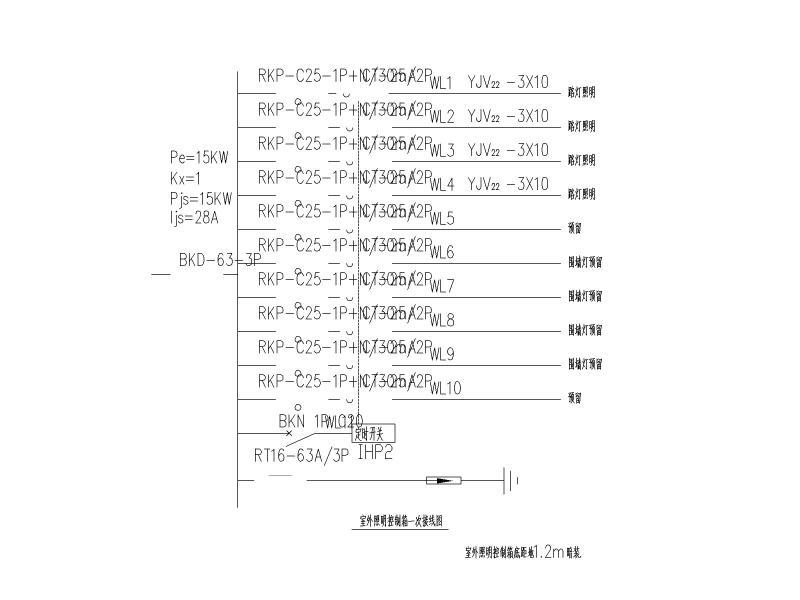

配电系统图

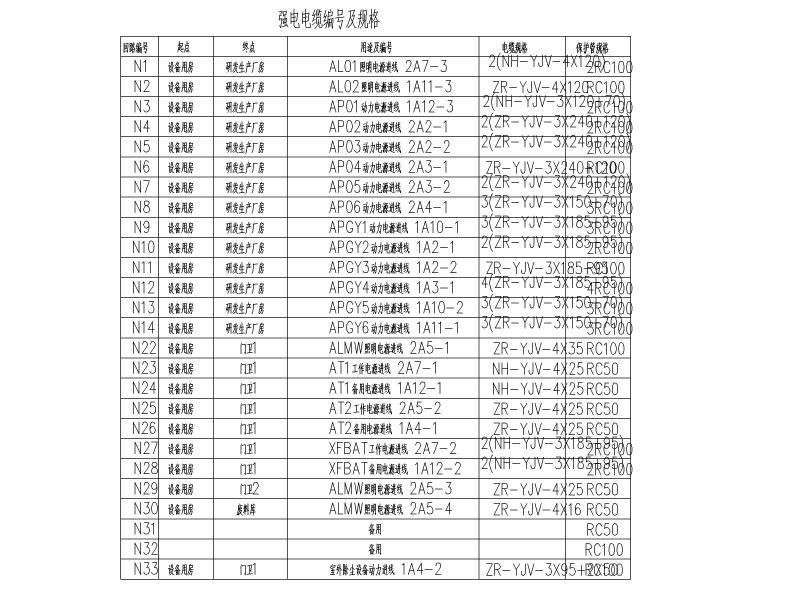

电缆编号及规格


以下是附件的其中一部分截图，共5张，您也可以 搜索 更多您想要的资源
  • 工程电气图纸 - 1
    工程电气图纸 - 1
  • 工程电气图纸 - 2
    工程电气图纸 - 2
  • 工程电气图纸 - 3
    工程电气图纸 - 3
  • 工程电气图纸 - 4
    工程电气图纸 - 4
  • 工程电气图纸 - 5
    工程电气图纸 - 5
以上是部分截图，请下载附件后查看完整高清内容
