2层知名大学体育场电气初设CAD初设图纸

搜索更多资源
  • 建筑类别：体育
  • 建筑高度类型：多层建筑
  • 建筑设计面积：6128平方米
  • 建筑地上层数：2层
  • 图纸设计深度：方案（初设图）
  • 图纸设计格式：CAD2000
  • 负荷等级：二级,三级
  • 防雷等级：第三类
  • 接地方式：TN-C-S
  • 项目所在地：江苏
  • 强电设计：供配电系统,电气照明,建筑物防雷,接地安全,其它
  • 弱电设计：综合布线系统,通信系统,有线电视和卫星接收系统,广播系统,会议系统,公共信息显示系统,其它

该附件为南京知名大学体育场电气初设图。

概况：
该项目为南京知名大学新校区体育场，为丙级体育建筑。体育场规模为6752座，东西侧设看台。总建筑面积6128m。建筑主体2层，建筑高度42.9m。

设计范围：
供配电系统；照明系统；防雷、接地系统；
通信及综合布线系统；有线电视接收系统；
公共广播兼紧急广播系统；安全防范系统；
电子公共显示及多媒体查询系统；信息发布系统；
多媒体会议系统/视频会议系统；防雷保护与信息接地系统。

部分图纸摘录：

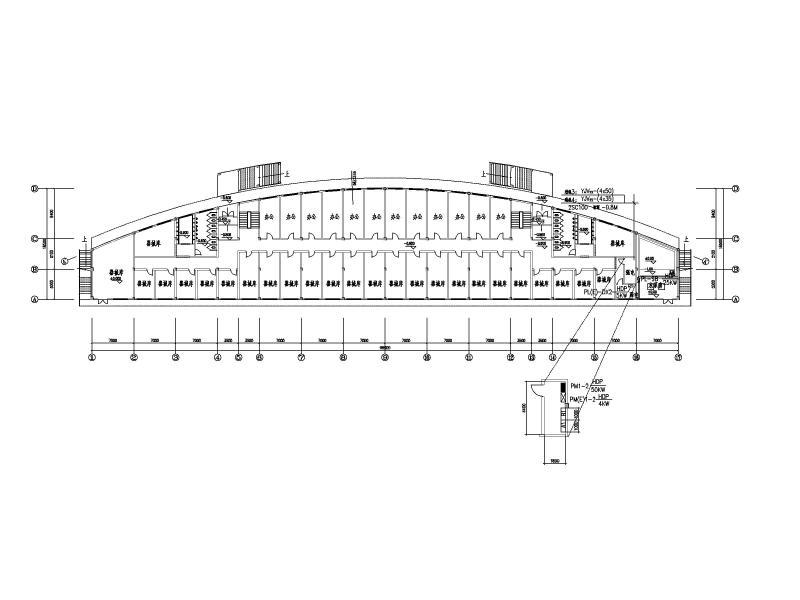

配电箱柜平面布置图

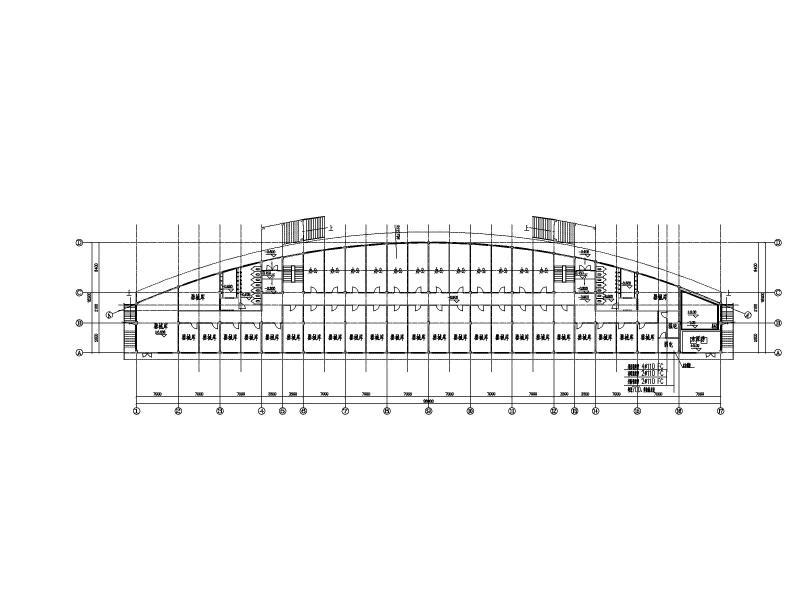

弱电进线平面图

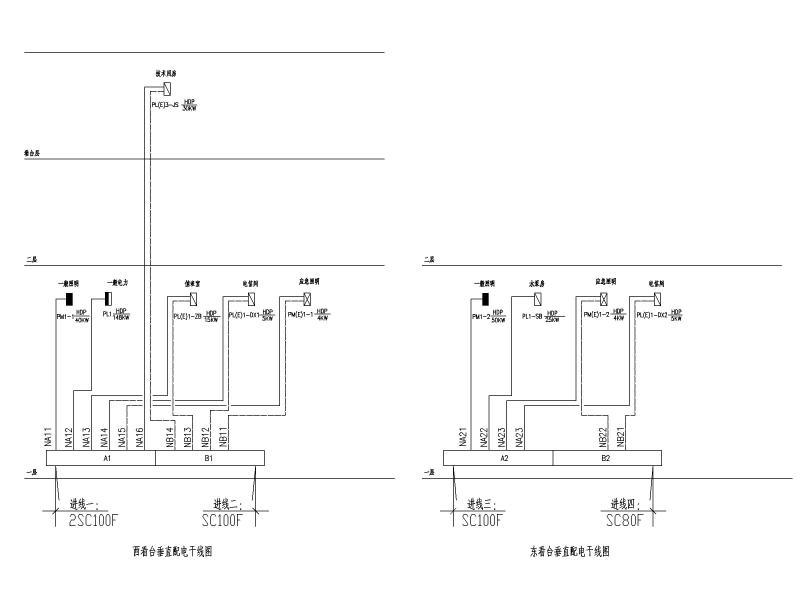

配电干线图

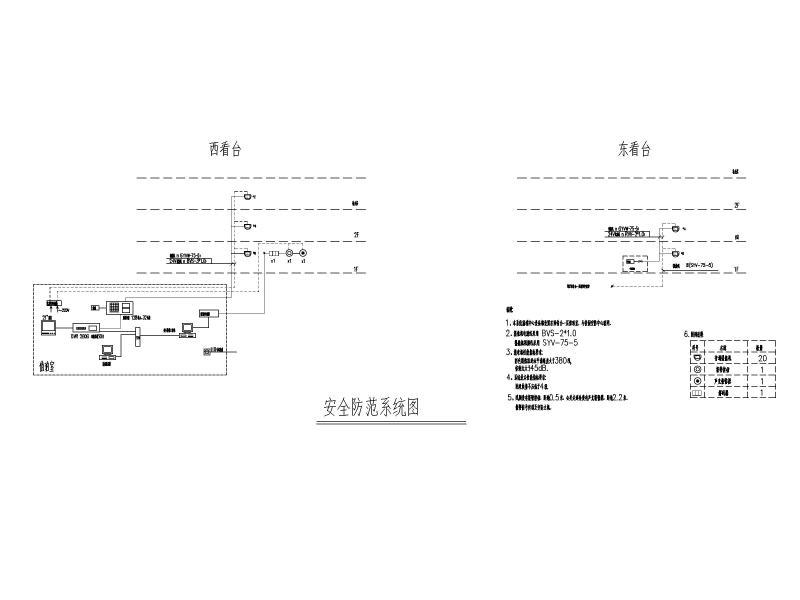

安全防范系统图

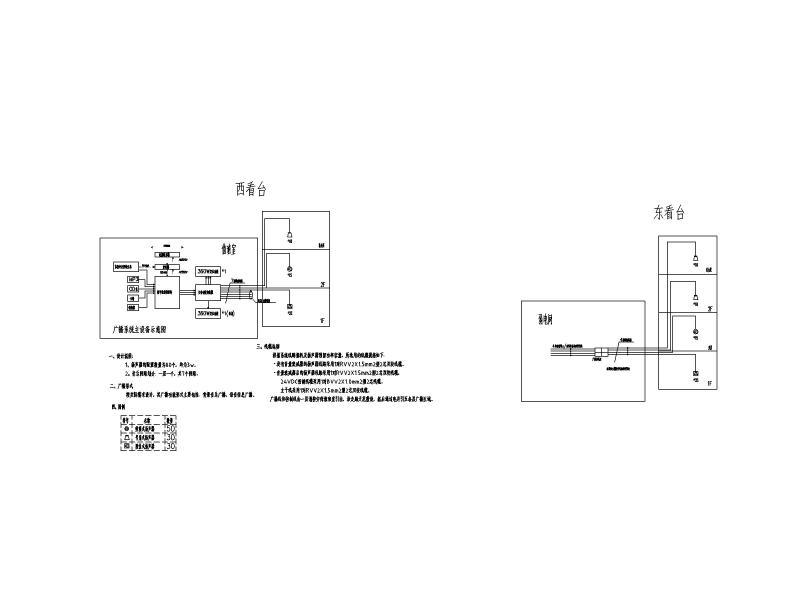

公共广播系统图
通信及综合布线系统图
有线电视系统图


以下是附件的其中一部分截图，共7张，您也可以 搜索 更多您想要的资源
  • 体育场电气 - 1
    体育场电气 - 1
  • 体育场电气 - 2
    体育场电气 - 2
  • 体育场电气 - 3
    体育场电气 - 3
  • 体育场电气 - 4
    体育场电气 - 4
  • 体育场电气 - 5
    体育场电气 - 5
  • 体育场电气 - 6
    体育场电气 - 6
  • 体育场电气 - 7
    体育场电气 - 7
以上是部分截图，请下载附件后查看完整高清内容
