10层停车楼电气初设CAD初设图纸（2020.11）

搜索更多资源
  • 建筑类别：交通建筑
  • 建筑高度类型：高层建筑
  • 建筑设计结构形式：其他结构
  • 建筑地上层数：10层
  • 建筑地下层数：3层
  • 图纸设计深度：方案（初设图）
  • 图纸设计格式：天正建筑CAD 7.0
  • 设计年代：近代
  • 地下室用途：车库
  • 项目所在地：贵州
  • 强电设计：供配电系统,配变电所,低压配电,电气照明,其它
  • 弱电设计：火灾自动报警系统,其它

该项目为贵州省某停车楼建设项目。该建筑地上10层，地下3层。

设计范围：
高压配电系统
低压配电系统
疏散应急照明系统
火灾自动报警系统
照明系统
动力系统

部分图纸摘录：

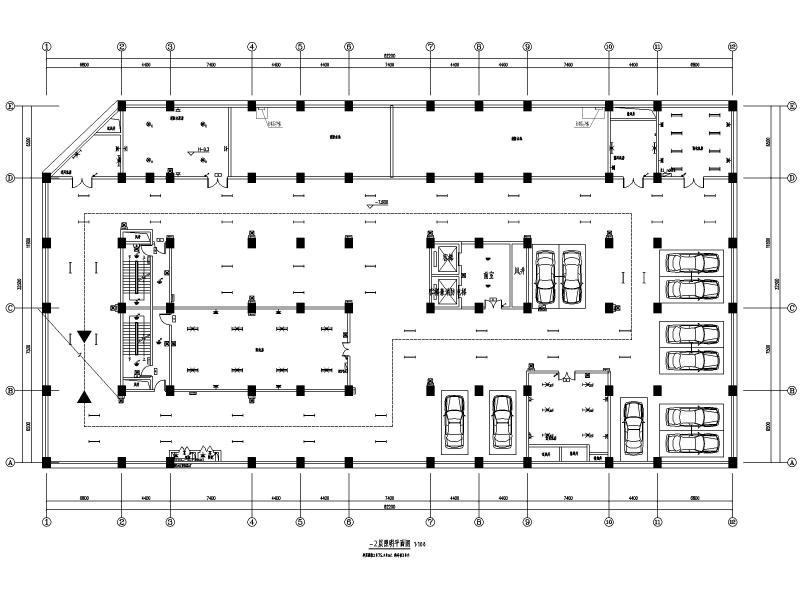

照明平面图

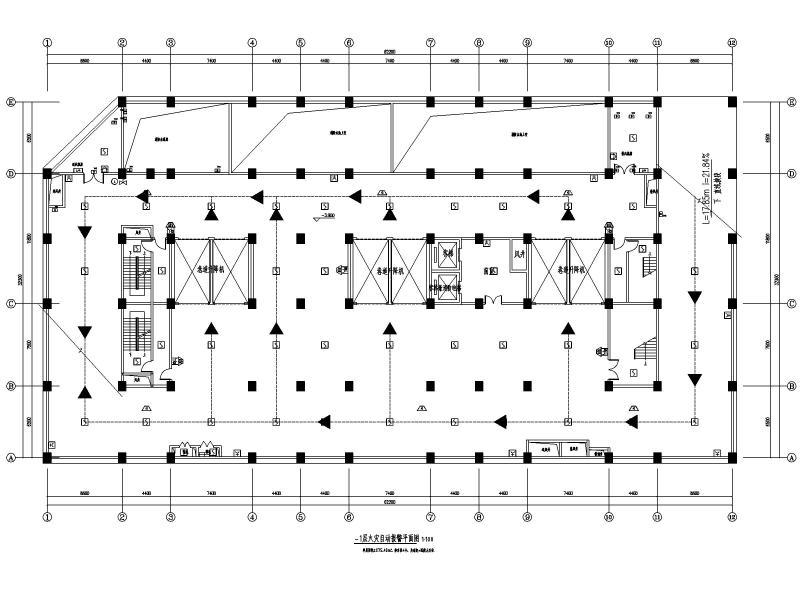

火灾自动报警平面图

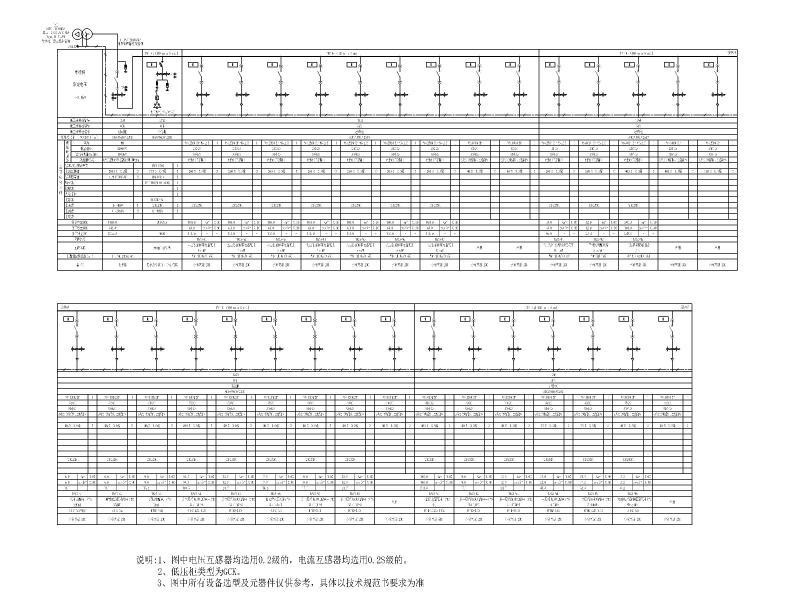

低压配电系统图

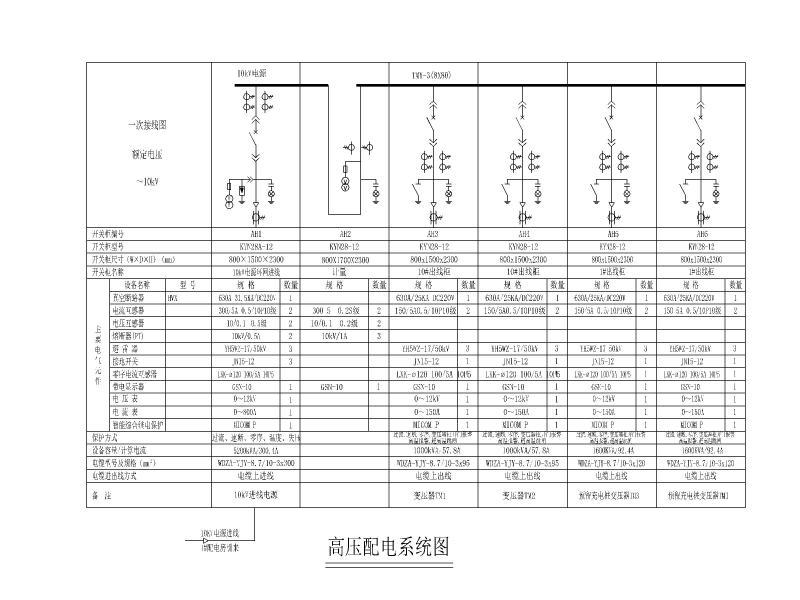

高压配电系统图

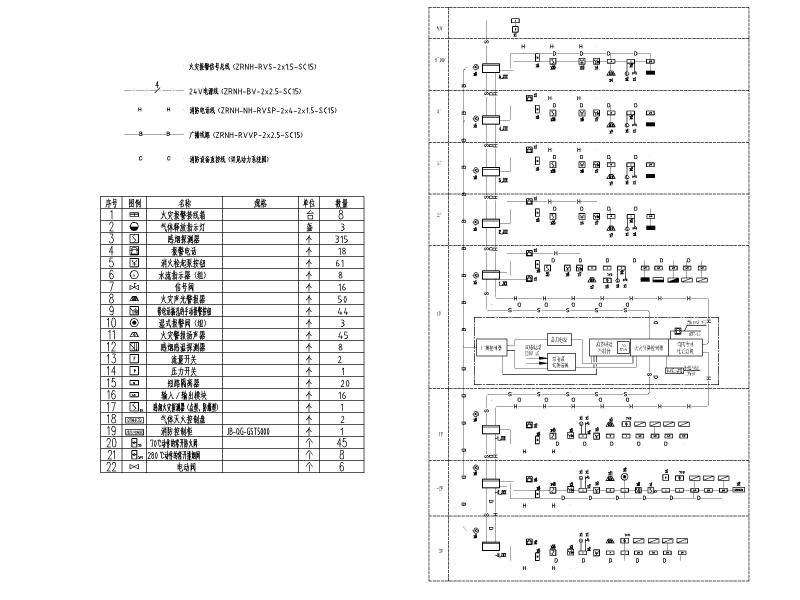

火灾自动报警系统图



图纸内容全览

以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
  • 停车楼图纸 - 1
    停车楼图纸 - 1
  • 停车楼图纸 - 2
    停车楼图纸 - 2
  • 停车楼图纸 - 3
    停车楼图纸 - 3
  • 停车楼图纸 - 4
    停车楼图纸 - 4
  • 停车楼图纸 - 5
    停车楼图纸 - 5
  • 停车楼图纸 - 6
    停车楼图纸 - 6
以上是部分截图，请下载附件后查看完整高清内容
