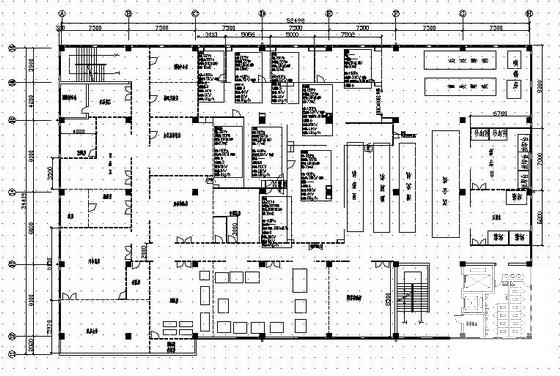

2层车间净化工程设计CAD初设图纸

附件详情

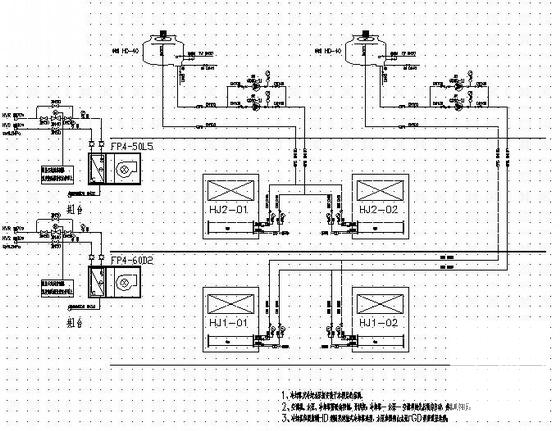

空调供冷、供热系统采用水冷恒温恒湿机，一楼采用普通式恒温恒湿机，经过加压风机加压后送出，二楼采用洁净式恒温恒湿机直接送风，制冷量、加热量及加湿量详见图纸；冷却塔以及水泵置于二楼楼顶。
洁净室的空气在空调器内集中处理。空气经过冷、热、湿及初效、中效过滤处理后经过末端送到洁净室内。100K级区域末端采用1000m3/h的高效过滤风口;10K级区域末端采用1500m3/h的高效过滤风口;1K级区域末端采用2000m3/h的高效过滤风口;． 送风扩散的孔口风速小于1.2M/S，回风口速度小于2.5M/S。
