1890平米综合制剂车间净化工程设计施工CAD图纸
- 设计详细说明：有
- 建筑类别：工业建筑
- 建筑高度类型：单层建筑
- 建筑设计面积：1890平方米
- 建筑地上层数：1层
- 图纸设计深度：施工图
- 参考图纸：11张
- 设计年代：近代
- 设计内容：空调,通风,洁净,冷热源
- 冷热源：电动压缩式冷水机组
- 空调系统：全空气系统
- 全空气系统：定风量
- 水系统：单式泵,定流量,闭式
- 项目所在地：江西
附件详情
- 空调、通风设计说明
- 空调、通风施工说明
- 风口 平面布置图
- 新风管、送风管平面布置图
- 回风管平面布置图
- 排风管、除尘管平面布置图
- 空调机房管道平面布置图
- 空调制冷系统流程图
- 空调风系统原理图
- 夏季空气处理过程
- 冬季空气处理过程
附件详情
稿件为江西南昌某医药工业厂房综合制剂车间净化工程设计施工图，建筑面积1890平米，其中净化区域面积约为1032平米。
设计范围：洁净生产车间的空调通风设计
，图纸共11张。

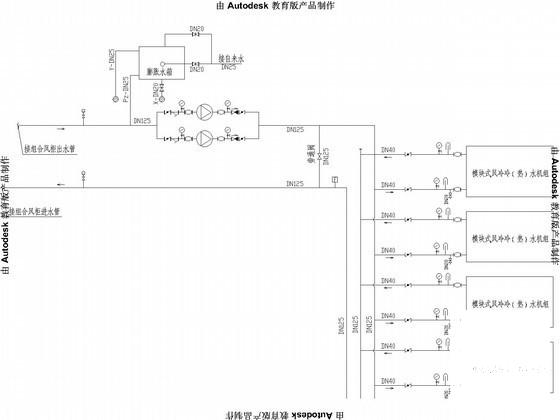

空调制冷系统流程图

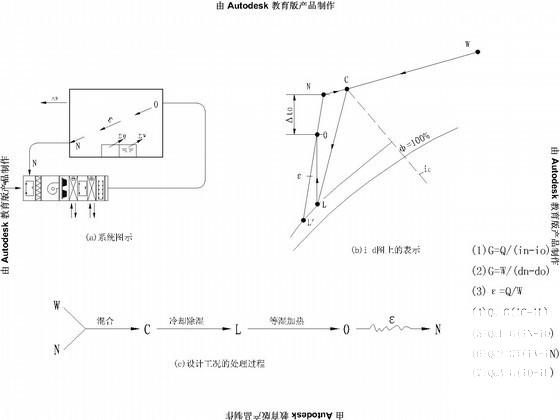

一次回风系统的等夏冬风量夏季空气处理过程

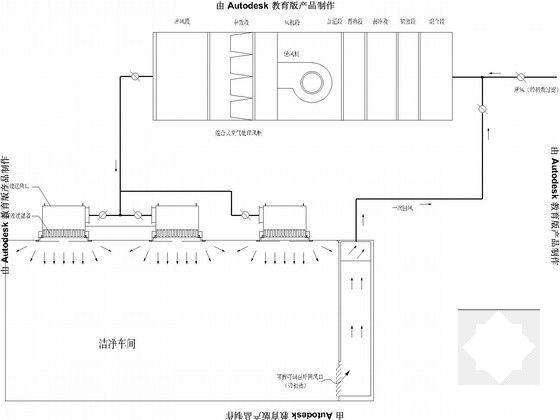

空调风系统原理图

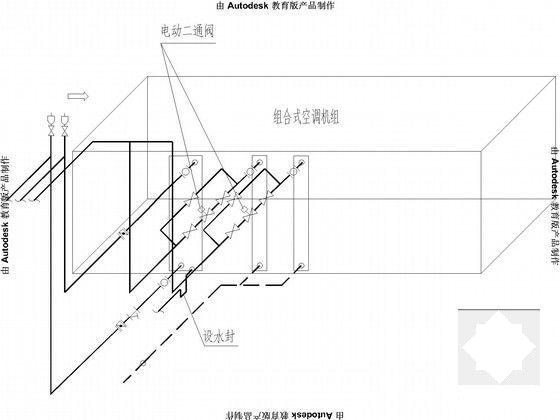

组合式空调机组配管示意图

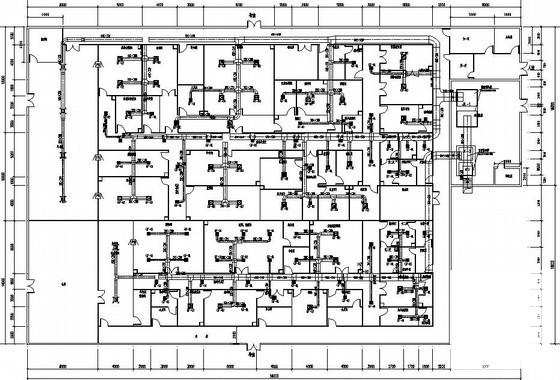

空调机房管道布置平面图
以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
-
净化车间设计施工 - 1 -
净化车间设计施工 - 2 -
净化车间设计施工 - 3 -
净化车间设计施工 - 4 -
净化车间设计施工 - 5 -
净化车间设计施工 - 6
以上是部分截图，请下载附件后查看完整高清内容
