2层6000平制剂医药车间净化空调CAD施工图纸(全空气系统)

mmyaowolai

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 设计说明：有
• 建筑类别：工业建筑
• 建筑面积：6000平方米
• 地上层数：2层
• 图纸设计深度：施工图
• 设计内容：空调,通风,采暖,机房
• 洁净等级：十万级以上
• 全空气系统：定风量
• 送风方式：散流器送风

本车间洁净区空调系统最大小时用冷量：517kW，最大小时用热量：269kW；冷冻水供回水温度为：7/12℃，

空调系统用冷由厂区冷冻站供应，空调系统用蒸汽由厂区锅炉房提供。

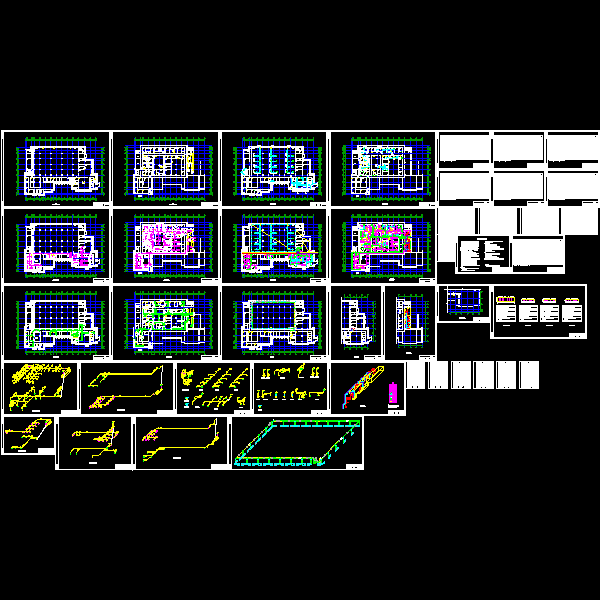

图片展示：
